Menghina de precizie cu strangere rapida Dasqua 0-100mm, latime 150mm, precizie 0.005mm

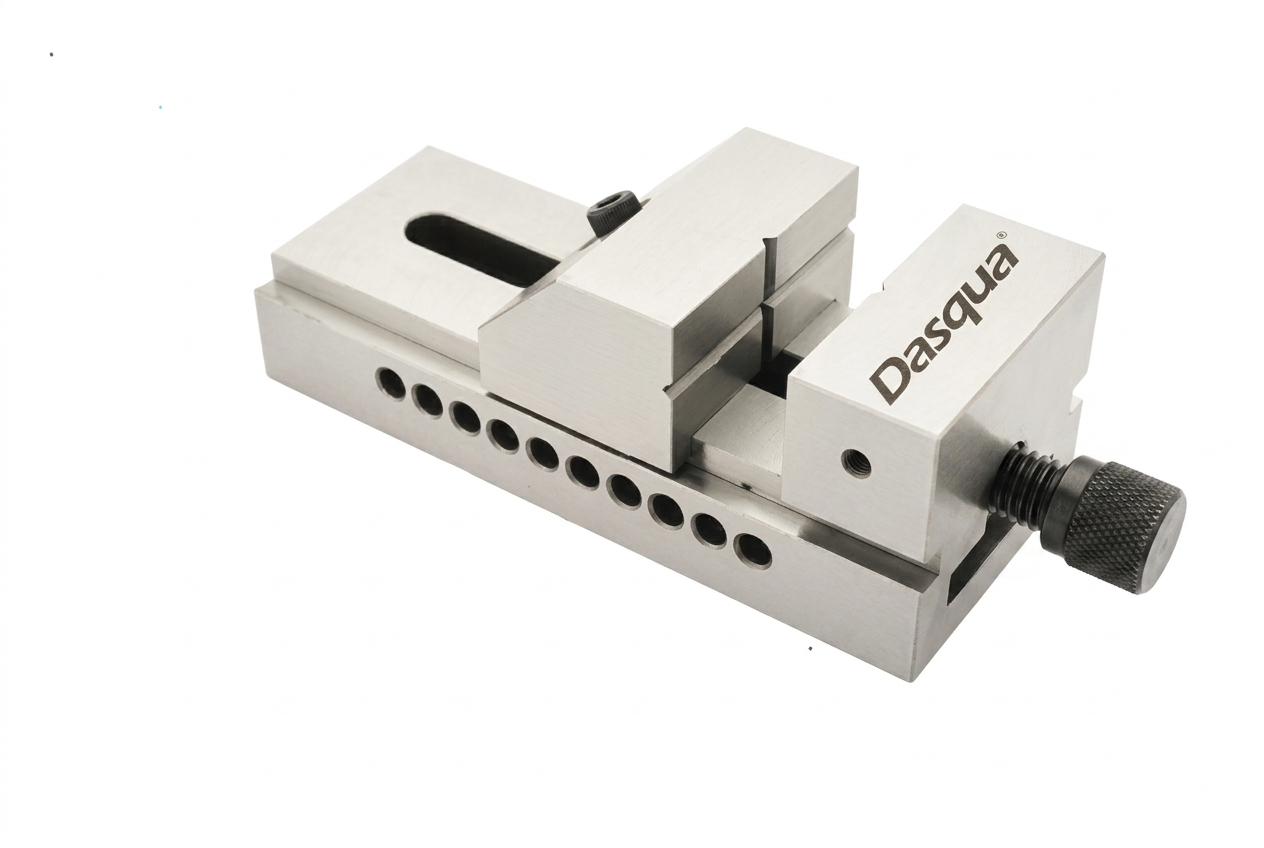

Menghina de precizie Dasqua latime bac 73mm rapida este un dispozitiv mecanic de fixare de inalta performanta din seria Quick Action Type, dezvoltat special pentru operatiuni de sculerie, rectificare de precizie, electroeroziune (EDM), frezare si control al calitatii. Echipamentul asigura o strangere extrem de ferma, o ajustare rapida pe piesa si o pozitionare repetabila, fiind indispensabil in atelierele de prelucrari mecanice de inalta acuratete.

Fabricata din otel aliat de inalta calitate, calit si stabilizat structural, menghina este rectificata fin pe toate suprafetele active pana la un finisaj tip oglinda. Aceasta ofera o toleranta stricta de perpendicularitate de 0.005 mm si un paralelism excelent de 0.003 mm pe toate laturile critice. Sistemul cu crestaturi transversale permite deplasarea si blocarea rapida a bacului mobil in pozitia dorita cu ajutorul unei chei imbus. De asemenea, bacul mobil prezinta canale V orizontale si verticale pentru prinderea sigura a pieselor cilindrice, exercitand o presiune orientata spre inainte si in jos pentru a preveni ridicarea piesei in timpul prelucrarii.

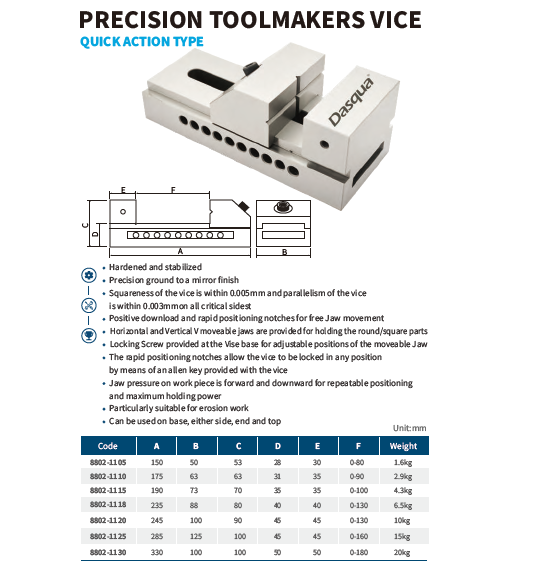

Specificatii tehnice:

• Producator / Brand: Dasqua

• Cod produs: 8802-1115

• Tip ghidaj: Pozitionare si blocare rapida (Quick Action Type)

• Latime bac (B): 73 mm

• Deschidere maxima bacuri (F): 0 ~ 100 mm

• Lungime corpul menghinei (A): 190 mm

• Inaltime totala (C): 70 mm

• Inaltime baza (D): 35 mm

• Lungime bac fix (E): 35 mm

• Perpendicularitate: Sub 0.005 mm

• Paralelism suprafete: Sub 0.003 mm

• Material: Otel aliat tratat termic, calit si stabilizat

• Suprafete: Rectificate de precizie (mirror finish)

• Greutate net: 4.3 kg

• Ambalare: Cutie lemn / carton rezistent

Dimensiuni:

• Dimensiuni gabarit: 190 x 73 x 70 mm (A x B x C)

Aplicatii:

• Operatii de rectificare si finisare: Fixarea rapida si precisa a pieselor pe masini de rectificat plan sau profilat.

• Electroeroziune (EDM): Utilizabila in cuva masinilor de electroeroziune cu fir sau cu electrod masiv datorita geometriei versatile.

• Control si masurare metrologica: Pozitionarea precisa a pieselor pe mese de trasat sau echipamente CMM.

• Sculerie si prelucrari fine: Frezarea si gaurirea pieselor de mici si medii dimensiuni cu tolerante foarte stranse.

Functionalitati si avantaje:

• Sistem Quick Action: Crestaturile de pozitionare rapida permit potrivirea instantanee a bacului mobil pe dimensiunea piesei.

• Precizie ridicata (0.005mm / 0.003mm): Garanteaza perpendicularitatea si paralelismul pe toate laturile active de fixare.

• Fixare universala pe 5 fete: Poate fi asezata si utilizata pe baza, pe oricare dintre cele doua laturi, pe capat sau pe partea superioara.

• Mecanism anti-ridicare a piesei: Presiunea exercitata pe piesa este dirijata spre inainte si in jos, asigurand o pozitionare repetabila si stabila.

• Bac mobil cu canal V: Prevazut cu canale V orizontale si verticale pentru prinderea facila a barelor rotunde sau patrate.

Continut pachet:

• 1x Menghina de precizie Dasqua latime bac 73mm rapida (8802-1115)

• 1x Cheie imbus pentru blocare

• 1x Cutie de protectie si transport

Descriere detaliata: Menghina de precizie Dasqua 8802-1115 din seria Precision Toolmakers Vice - Quick Action Type reprezinta o solutie excelenta pentru eficientizarea timpilor de pregatire in atelierele de sculerie. Spre deosebire de modelele clasice cu surub lung, acest sistem permite tragerea si fixarea bacului mobil direct in crestaturile corpului, strângerea finala facandu-se rapid cu cheia imbus. Designul plat pe toate laturile permite intoarcerea si pozitionarea menghinei pe oricare dintre fetele sale rectificate.

Mod de utilizare si intretinere:

• Operare: Curatati suprafata de asezare si ghidajul menghinei. Deblocati surubul superior cu cheia imbus, glisati bacul mobil in pozitia dorita pe piesa si blocati-l ferm. Asigurati-va ca presiunea exercitata coboara piesa pe baza menghinei.

• Intretinere: Dupa utilizare, curatati spanul si lichidul de racire/aschiere. Stergeti toate suprafetele rectificate cu o laveta moale si aplicati o pelicula subtire de ulei protector anticoroziv. Depozitati menghina intr-un mediu uscat, ferita de socuri mecanice.
