Micrometre cu disc

Cauti micrometre cu disc profesionale capabile sa determine cu inalta acuratete cota peste dinti la angrenaje sau grosimea materialelor deformabile? Din catalogul complet de micrometre de la METROTECH, gama de instrumente de exterior prevazute cu fete circulare late tip disc reprezinta solutia metrologica ideala pentru productia de roti dintate, sculerii, prelucrari mecanice CNC, industria hartiei, cauciucului, maselor plastice si laboratoare de control dimensional (CTC).

Ce este un micrometru cu disc si cand este necesar?

Micrometrul cu disc inlocuieste contactele cilindrice standard cu doua talere circulare plate, cu diametre uzuale de 20 mm sau mai mult, rectificate si lepuite fin pentru a atinge o planeitate si un paralelism riguros. Spre deosebire de modelele din categoria de micrometre pentru caneluri a caror lama subtire este orientata strict pentru fante adanci, discurile plate permit asezarea tangenta pe flancurile opuse a doi sau mai multi dinti la o roata dintata (cota peste dinti W sau distanta de baza tangenta). In plus, suprafata marita de contact disperseaza forta de strangere a axului, prevenind strivirea sau amprentarea materialelor moi si elastice.

Caracteristici constructive si avantaje operationale:

• Fete de contact tip talere plane (discuri): discuri din otel de scule aliat calit sau armate cu carbura metalica, prelucrate la tolerante stricte de planeitate si paralelism conform normei DIN 863-3;

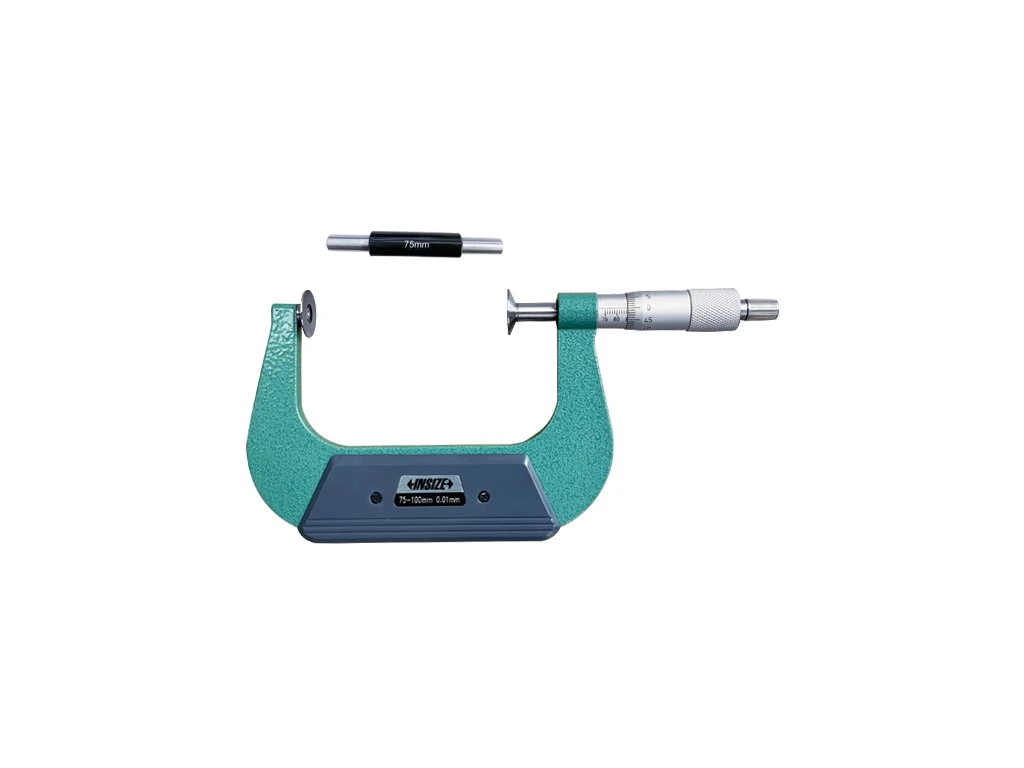

• Tija micrometrica necilindrica / fara rotatie: axul mobil culiseaza strict axial inainte si inapoi fara a roti discul, impiedicand frecarea circulara pe suprafata piesei si prevenind deformarea materialelor delicate;

• Mecanism de forta constanta cu clinchet: clichet integrat in tambur care asigura o presiune uniforma si controlata la strangere, esentiala pentru masuratori identice indiferent de operator;

• Cadru forjat rigid si termoizolat: corp masiv din otel tratat termic, prevazut cu placute termoizolante din plastic pentru a stopa transferul caldurii din mana tehnicianului catre cadrul instrumentului;

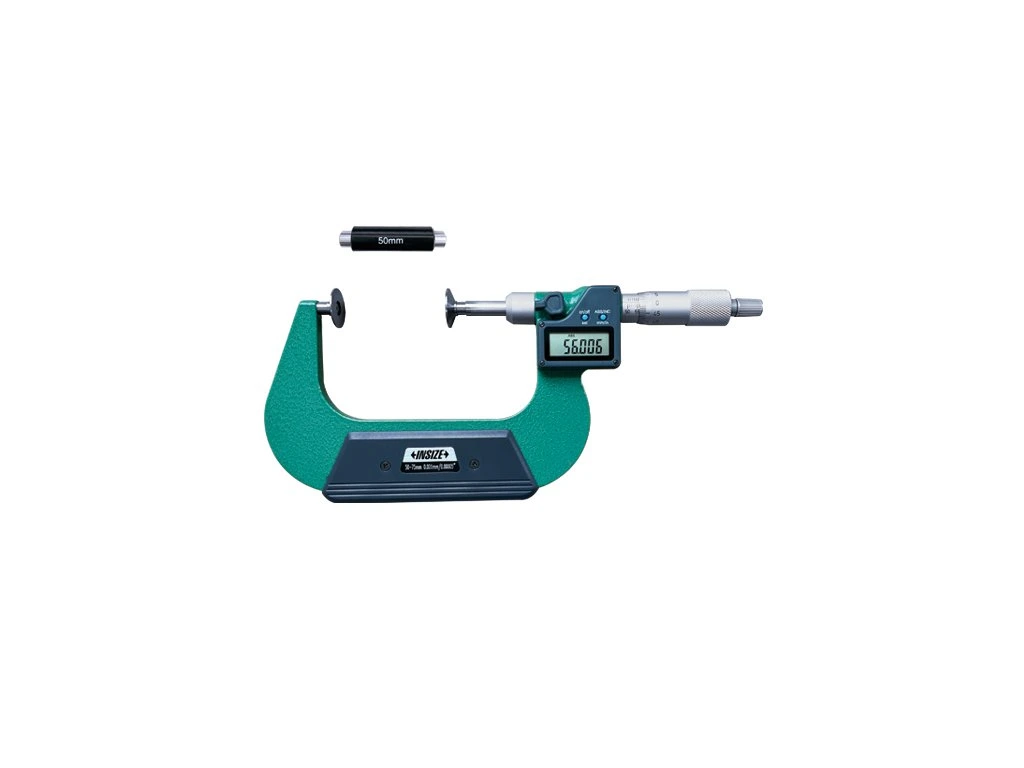

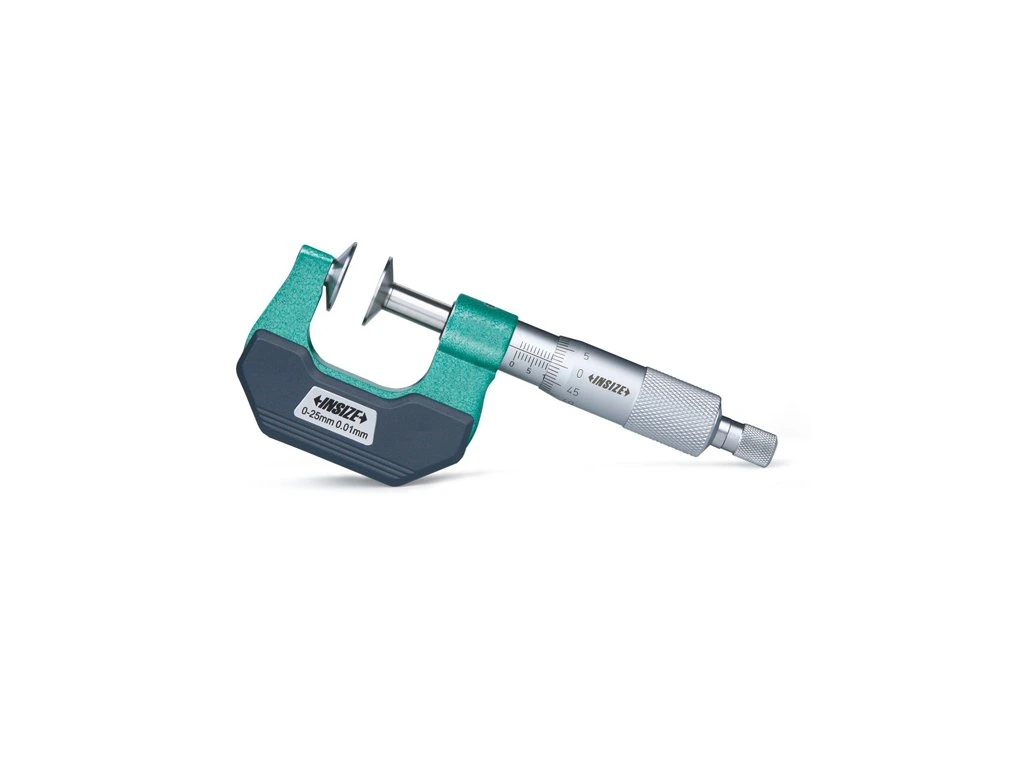

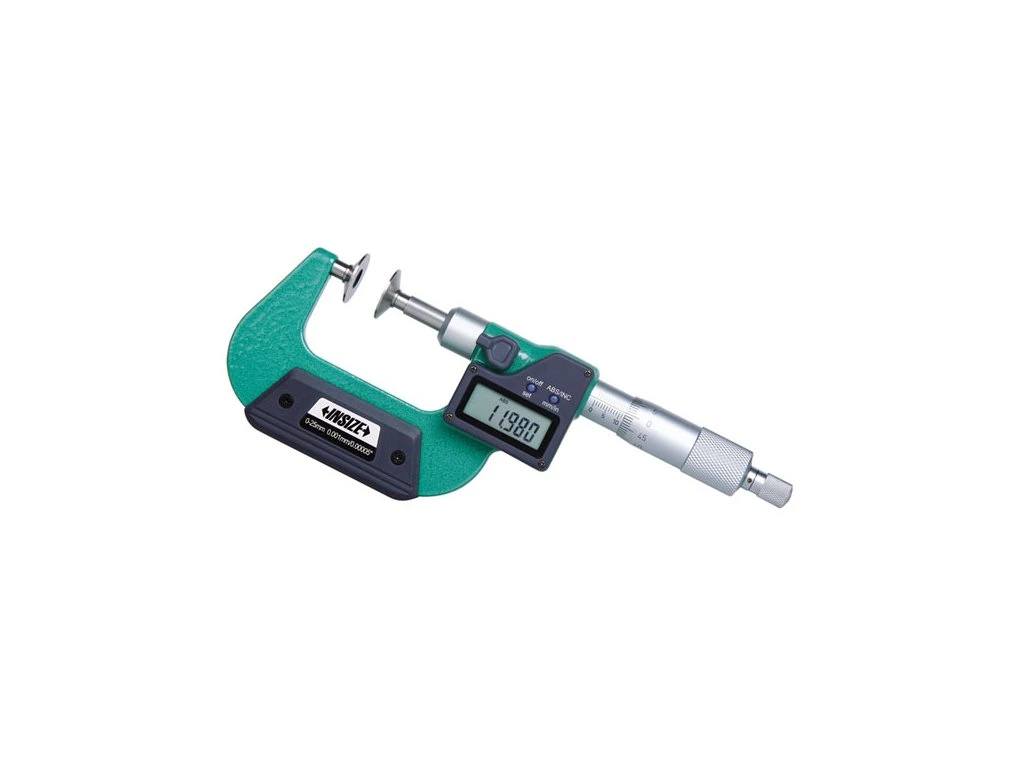

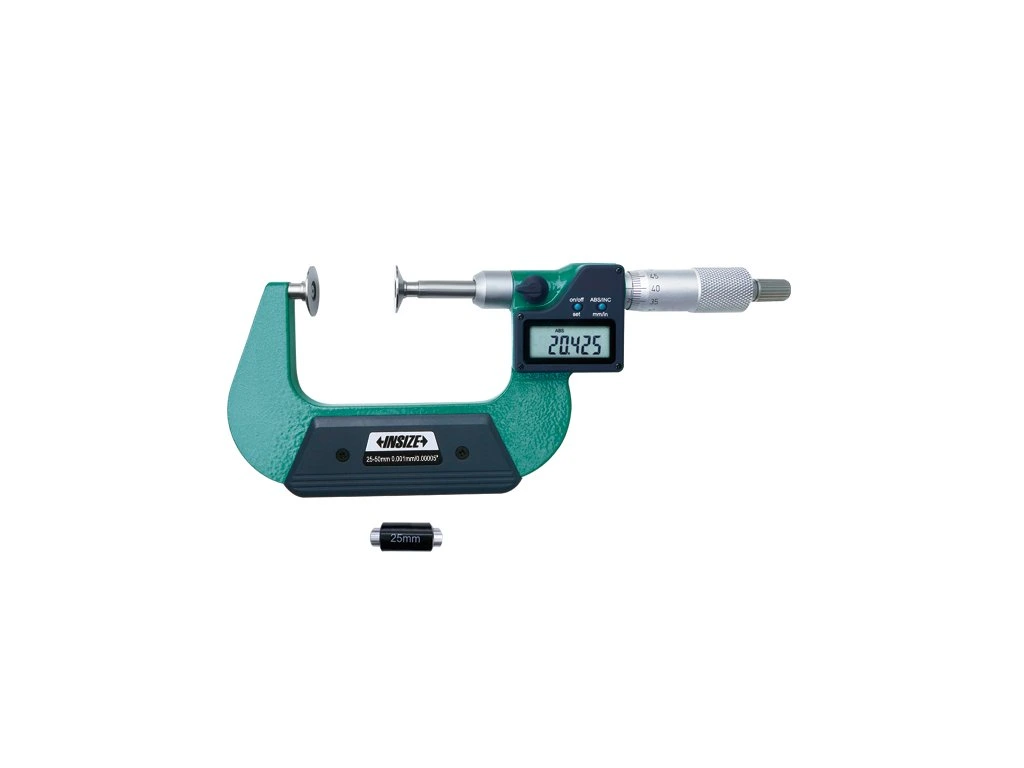

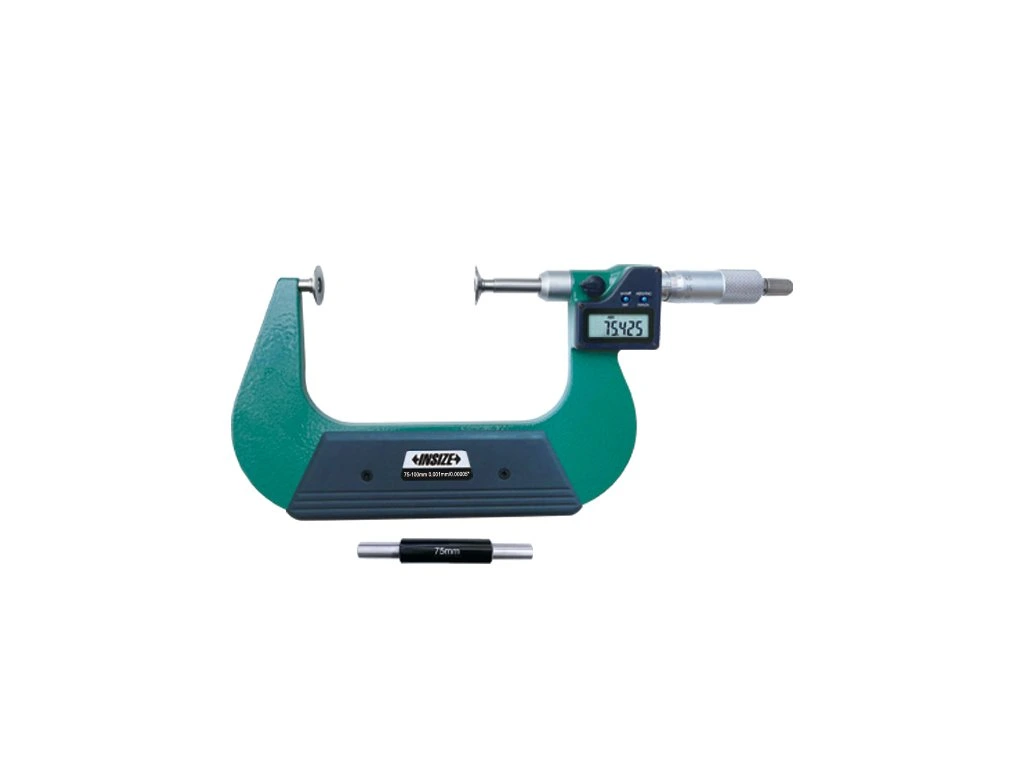

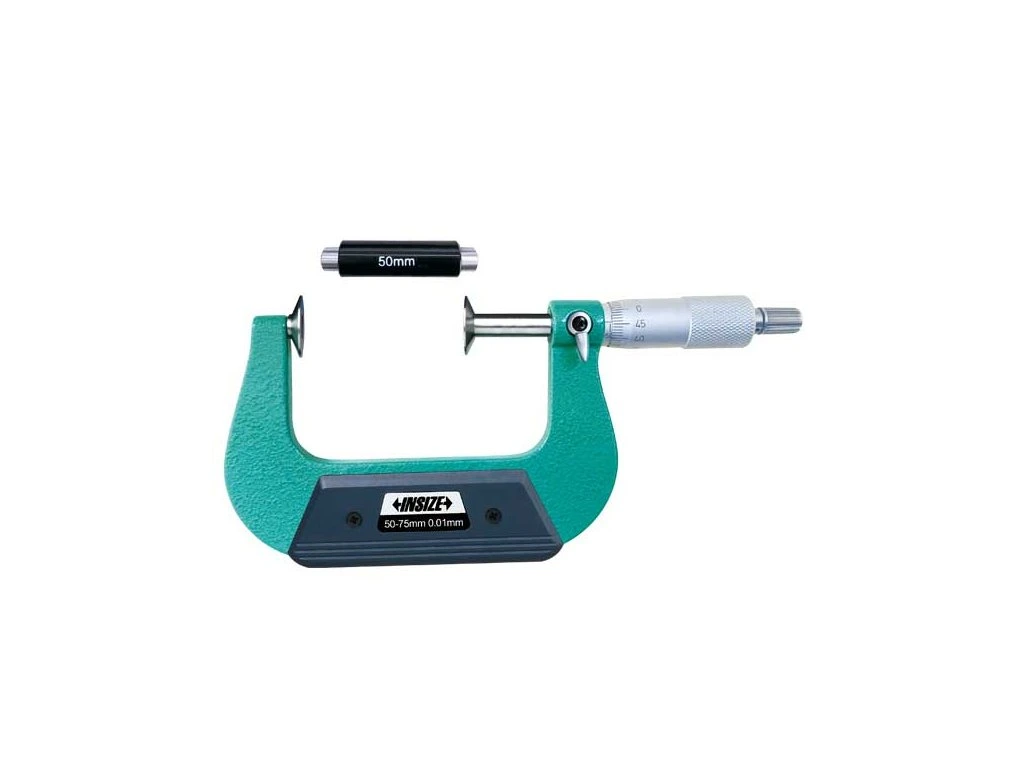

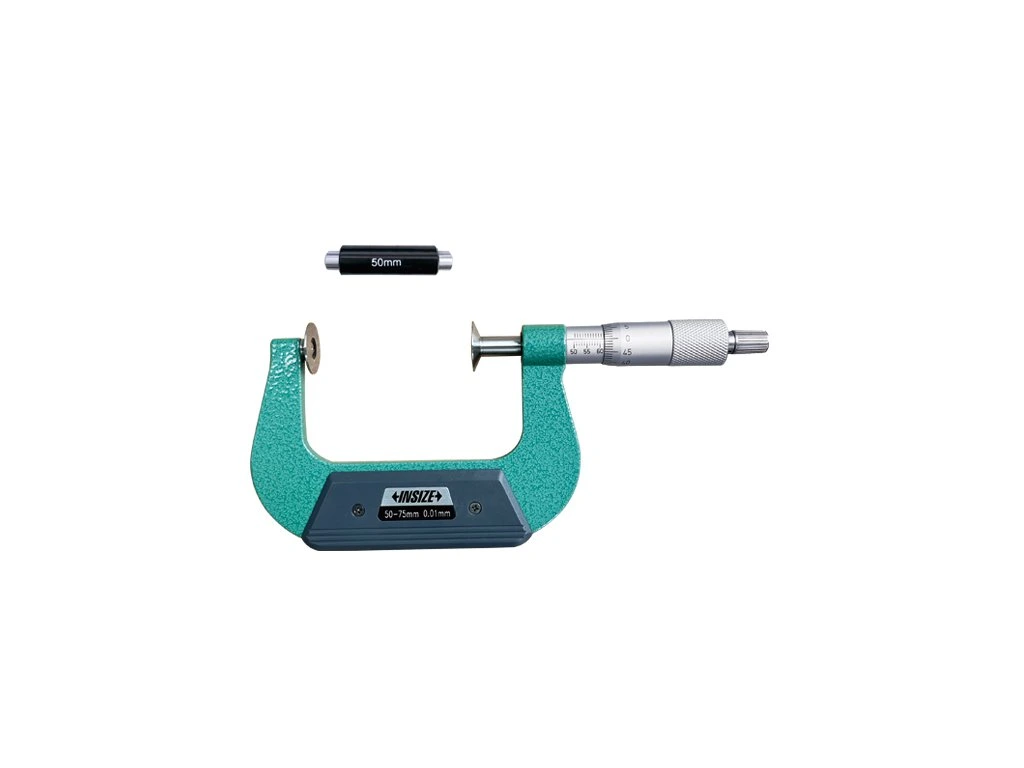

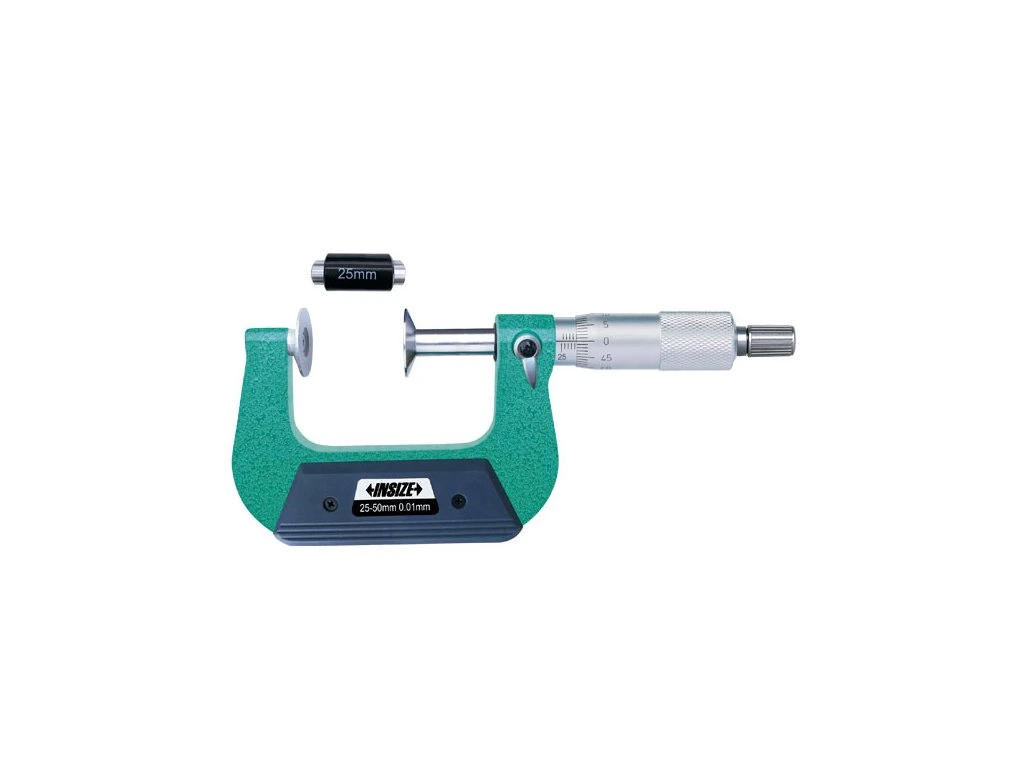

• Optiuni de citire analogica si digitala: modele clasice cu tambur gradat cromat mat anti-reflexie (rezolutie 0.01 mm) sau versiuni electronice cu afisaj LCD (rezolutie 0.001 mm), functii Zero, ABS, conversie directa mm/inch si iesire de date SPC pentru integrare in procese statistice de calitate.

Aplicatii principale si domenii de masurare:

Micrometrele cu disc sunt utilizate pe scara larga pentru:

• Masurarea cotei peste dinti (cota Wildhaber) la roti dintate cilindrice cu dinti drepti sau inclinati, direct pe masina de danturat sau la bancul de control;

• Masurarea grosimii foliilor de plastic, a membranelor de cauciuc, pielii, textilelor, placilor de fetru si cartonului, unde contactele punctuale ar penetra materialul;

• Verificarea nervurilor, aripioarelor subtiri de racire si a degajarilor paralele.

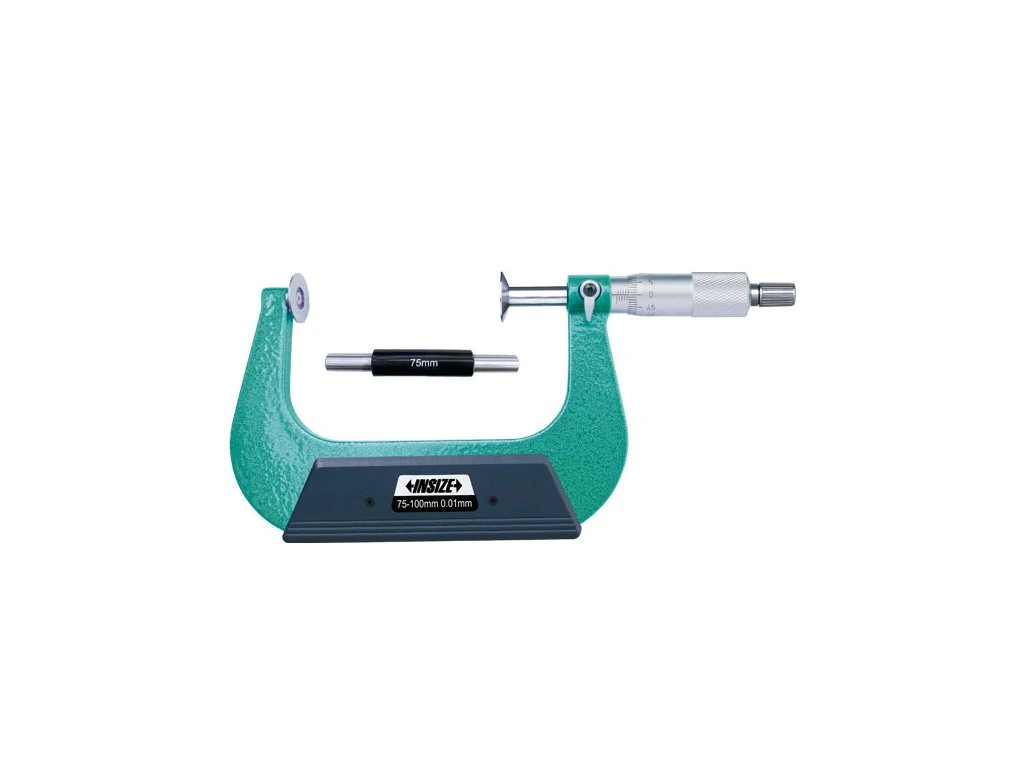

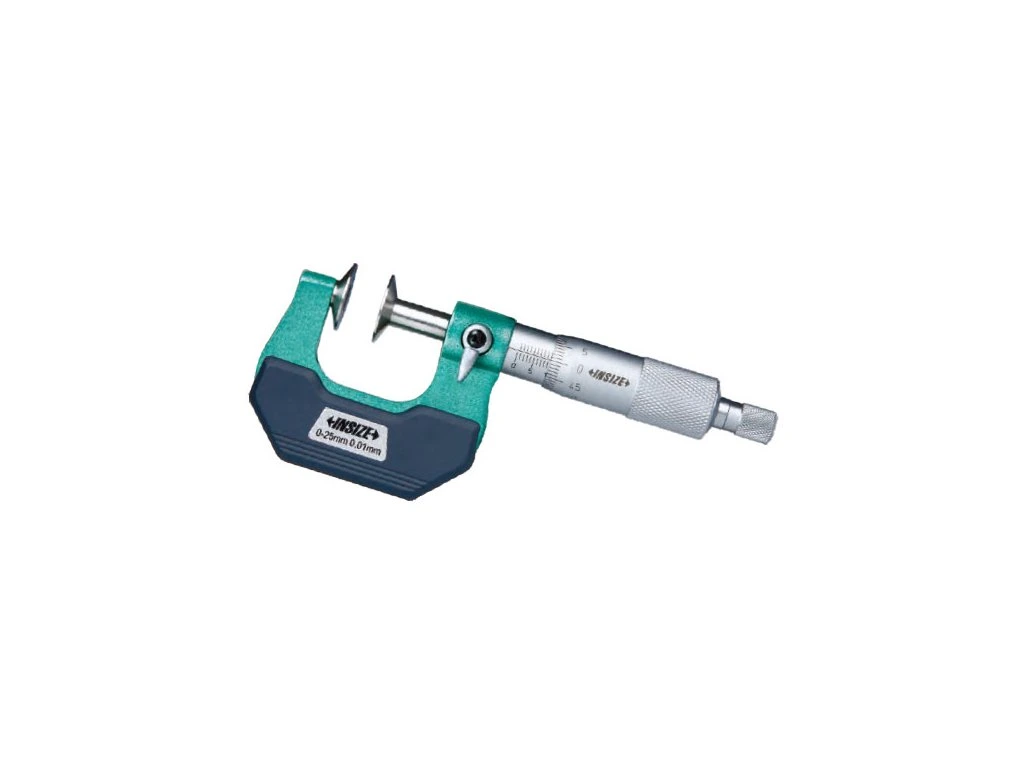

Gama METROTECH acopera trepte standard din 25 in 25 mm: de la 0-25 mm, 25-50 mm, 50-75 mm pana la 175-200 mm. Pentru intervalele cu limita inferioara peste 25 mm, setul include bara etalon de reglaj pentru calibrarea punctului de zero.

Pentru asigurarea trasabilitatii metrologice cerute de standardele de calitate ISO 9001, IATF 16949 si procedurile tehnice de receptie, asiguram Certificat de Etalonare Metrologica la cerere sau inclus in setul de livrare, in functie de produs.

Ai nevoie de asistenta tehnica pentru calculul cotei peste dinti sau doresti o oferta de volum pentru atelierul tau de danturare? Contacteaza echipa METROTECH pentru suport dedicat si comenzi corporate B2B.
