Menghine de precizie

Fixarea rigida si pozitionarea geometrica exacta a pieselor pe mesele masinilor-unelte reprezinta factorul hotarator pentru eliminarea vibratiilor, mentinerea cotelor stranse si obtinerea unei repetabilitati perfecte la fiecare ciclu de aschiere. In oferta tehnica METROTECH punem la dispozitia atelierelor de frezare CNC, sculeriilor de matrite, operatorilor de rectificare plana si atelierelor de electroeroziune (EDM) o gama completa de menghine de precizie, executate din oteluri aliate tratate termic si rectificate fin pe toate fetele functionale.

Ce rol au menghinele de precizie in eliminarea erorilor de prelucrare?

O menghina obisnuita de lacatuserie sau un dispozitiv de strangere cu tolerante mari permite bascularea falcii mobile in timpul strangerii (efectul de ridicare a piesei), compromitand paralelismul si perpendicularitatea reperului fata de axele masinii. In prelucrarile de inalta finete, o abatere de strangere de cativa microni duce la rebutarea intregului lot de piese complexe. Menghinele de precizie calibrate integreaza mecanisme speciale de tragere in jos (pull-down) sau suruburi rectificate fara joc axial, mentinand piesa perfect lipita de baza de asezare si garantand alinierea unghiulara stricta chiar si sub fortele mari de aschiere.

Tipuri de menghine de precizie si configuratii disponibile in catalog:

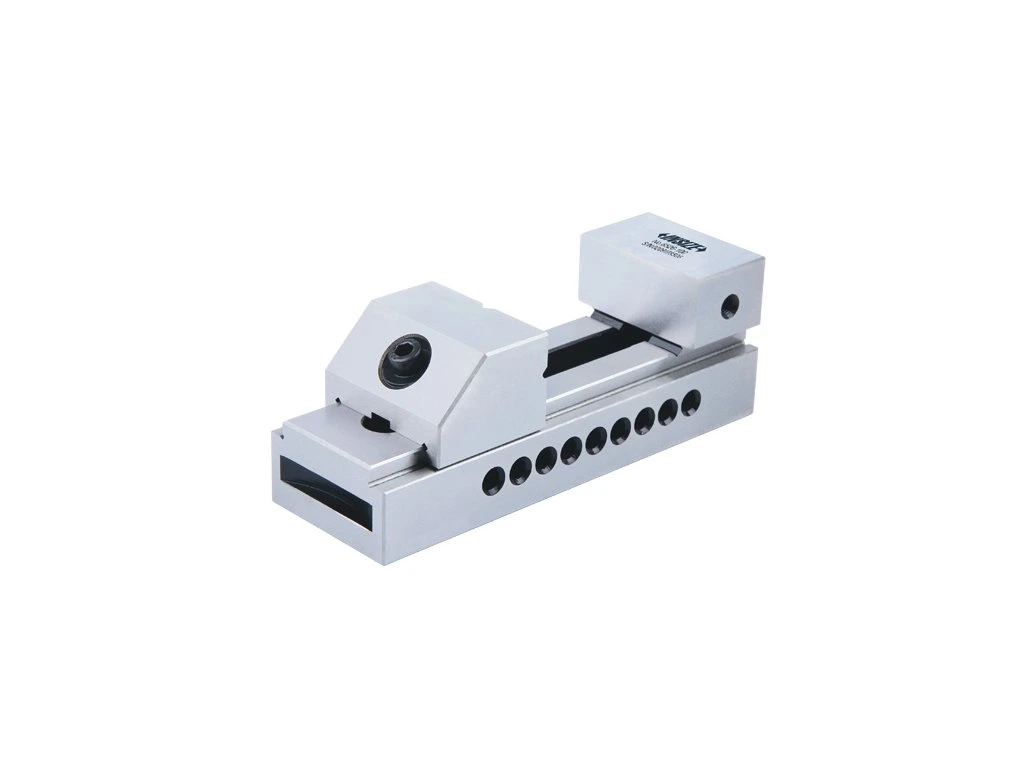

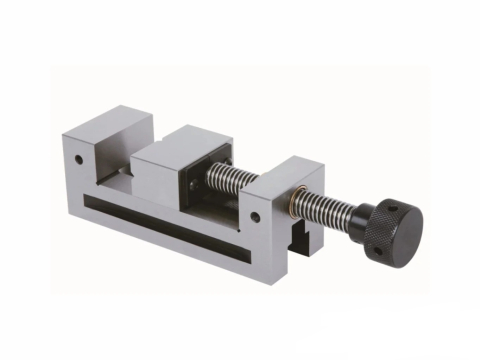

• Menghine de precizie pentru sculerie si rectificare (fara surub sau cu surub rapid): dispozitive monobloc compacte cu strangere manuala prin tija filetata interioara sau pana de blocare, rectificate pe toate fetele cu paralelism si perpendicularitate sub 0.005 mm;

• Menghine modulare de mare forta pentru centre de prelucrare CNC: sisteme modulare robuste prevazute cu falci ghidate prismatic si forta de strangere de zeci de kN, proiectate pentru aschiere grea si prelucrari de serie;

• Menghine de precizie cu sinus (monoaxiale sau biaxiale): dispozitive unghiulare etalonate cu role calibrate pentru asezarea pieselor la unghiuri exacte prin utilizarea calelor plan-paralele, indispensabile la rectificarea prismelor si a poansoanelor;

• Menghine inoxidabile pentru electroeroziune cu fir si penetrare (EDM): unelte din otel inoxidabil special tratat anticoroziune, rezistente la apa deionizata si fluide dielectrice agresive.

Pentru verificarea perpendicularitatii falcilor si asezarii piesei poti utiliza instrumente etalon din gama echere vincluri, pentru calarea si reglarea unghiulara pe masina poti alege aparate din categoria nivele digitale, iar pentru strangerea conforma a suruburilor de fixare pe masa utilajului poti apela la scule dinamometrice.

Performante constructive si trasabilitate metrologica:

• Oteluri aliate superioare calite integral: constructie robusta din otel de scule aliat cu crom (20CrMnTi sau oteluri similare), calit prin inductie la 58 - 62 HRC pentru rezistenta extrema la uzura si deformatii;

• Rectificare plana de mare finete pe toate fetele de baza: abateri de paralelism si perpendicularitate garantate sub 0.003 - 0.005 mm pe 100 mm lungime, permitand asezarea menghinei pe oricare dintre fete;

• Sisteme anti-ridicare (Pull-Down Mechanism): transmiterea fortei oblice catre baza la strangere, impiedicand deplasarea verticala sau inclinarea piesei in timpul strangerii. Pentru etaloanele si dispozitivele care necesita atestarea conformitatii in cadrul sistemelor de management al calitatii ISO 9001 sau IATF 16949, asiguram Certificat de Etalonare Metrologica conform ISO 9001 sau ISO/IEC 17025, in functie de autorizarea si domeniul laboratorului metrologic partener pentru instrumentul respectiv. Ai nevoie de configurarea unui set complet de etaloane sau de echipamente dedicate pentru inspectia tehnica a productiei tale? Contacteaza echipa METROTECH pentru consultanta de specialitate si oferte comerciale personalizate B2B.
