Ceasuri comparatoare cu levier

Cauti ceasuri comparatoare cu levier profesionale (comparatoare tip Pupitas) capabile sa determine cele mai mici abateri geometrice in spatii inguste, canale si alezaje greu accesibile? Din catalogul complet de ceasuri comparatoare de la METROTECH, gama de comparatoare cu parghie oscilanta reprezinta instrumentul de electie pentru reglori, sculeri-matriteri, operatori CNC si inspectori de control tehnic al calitatii (CTC).

Ce este un ceas comparator cu levier (Pupitas) si prin ce se distinge?

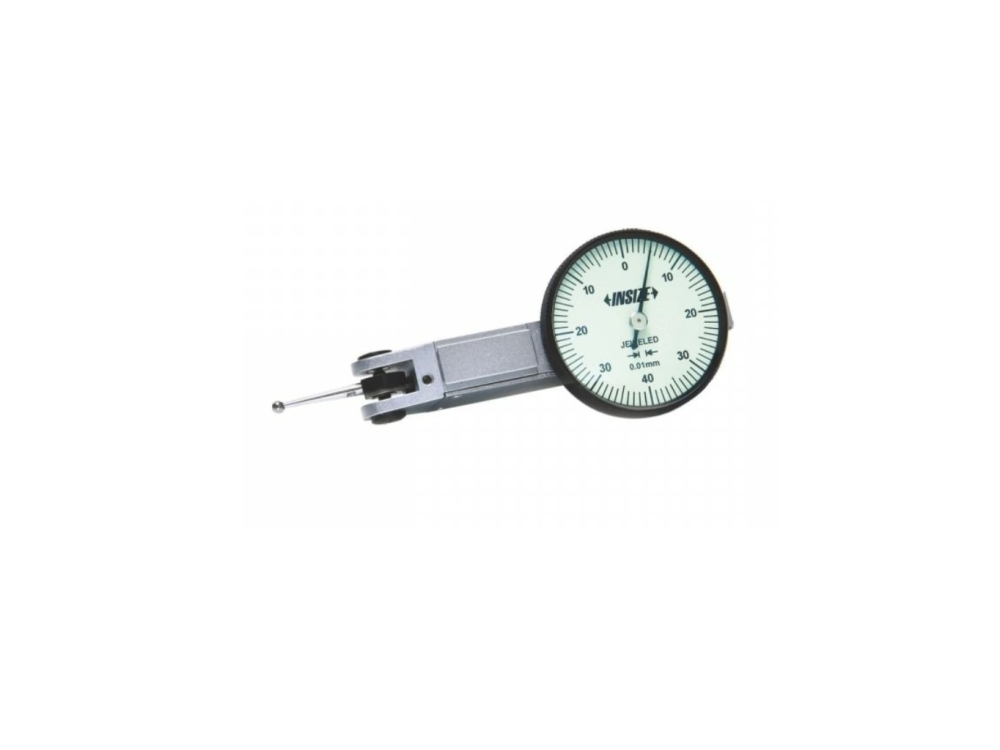

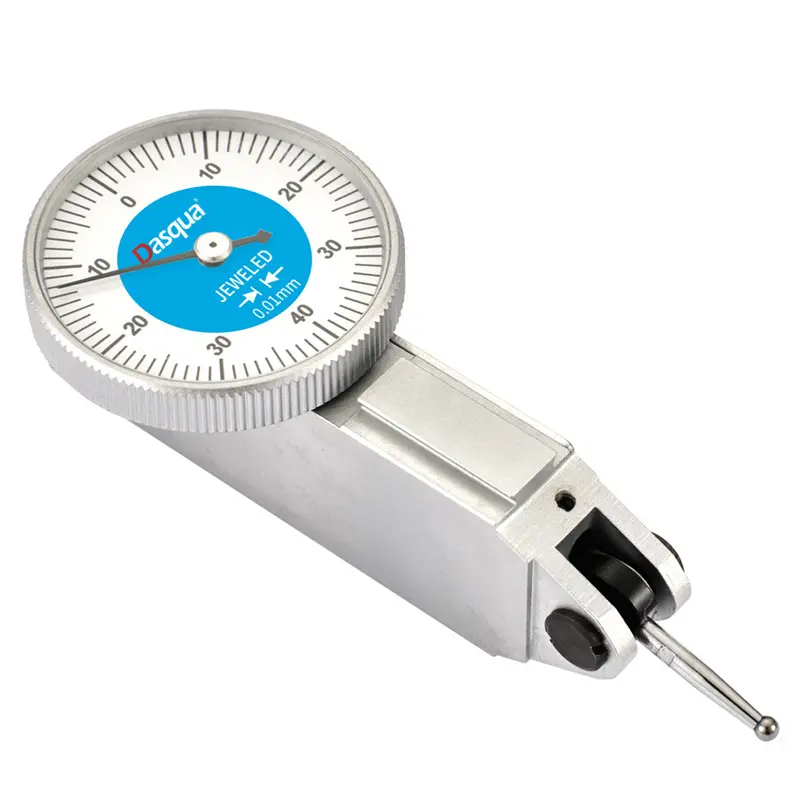

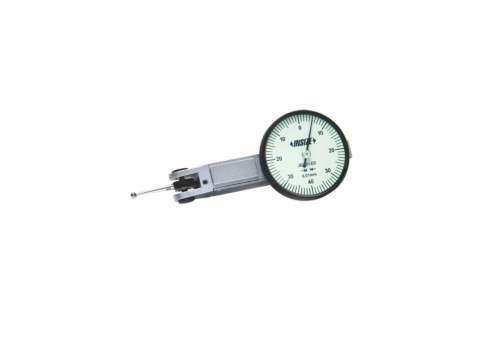

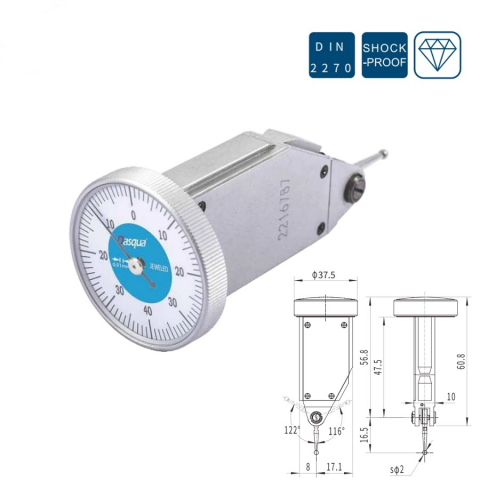

Ceasul comparator cu levier inlocuieste tija culisanta liniara a unui comparator clasic cu o parghie mobila (levier) prevazuta la capat cu o bila de palpare din carbura de siliciu, vidia sau rubin sintetic. Miscarea unghiulara oscilanta a parghiei este transmisa printr-un mecanism de parghii si roti dintate catre acul cadranului circular. Spre deosebire de instrumentele din categoria de ceasuri comparatoare mecanice standard a caror forta de apasare si gabarit limiteaza accesul, comparatorul Pupitas are o forta de palpare extrem de mica (sub 0.3 N), nu agata suprafetele delicate si poate fi orientat liber sub orice unghi pe masa masinii-unelte.

Caracteristici constructive si avantaje operationale:

• Mecanism de inalta sensibilitate pe rubine sintetice: asigura o frecare interna minima, raspuns instantaneu la cele mai fine oscilatii si eliminarea histerezisului mecanic conform normei metrologice DIN 2270;

• Inversor automat de sens: mecanismul intern inteligent permite miscarea acului pe cadran in aceeasi directie pozitiva indiferent daca parghia este actionata in sus sau in jos;

• Bila de palpare din carbura metalica (vidia) sau rubin: rezistenta maxima la uzura abraziva prin frecare pe piese din otel tratat termic, neferoase sau materiale ceramice;

• Palpator reglabil si orientabil la 240 de grade: tija parghiei poate fi inclinata manual pentru a patrunde facil in canale de pana, pe flancurile canelurilor sau in alezaje conice;

• Fixare universala tip coada de randunica (Dovetail): caneluri speciale integrate pe trei laturi ale carcasei (sus, fata si spate) compatibile cu tijele de prindere standard de 6 mm si 8 mm incluse in set;

• Cadran orientabil anti-reflexie: scala galbena sau alba cu contrast ridicat, cu coroana rotativa lina pentru aducerea exacta la zero din orice unghi de vizualizare;

• Variante mecanice si electronice: modele analogice clasice cu rezolutie de 0.01 mm sau 0.002 mm (2 microni) si versiuni digitale ultra-precise cu rezolutie de 0.001 mm si ecran orientabil.

Aplicatii uzuale in atelierul de aschiere si CTC:

• Alinierea rapida si paralelizarea pieselor lungi prinse in menghine sau pe masa centrelor de frezare CNC;

• Centrarea orificiilor si gasirea axei de rotatie a pieselor pe strunguri si masini de gaurit in coordonate;

• Verificarea bataii radiale si a excentricitatii pe conuri interioare, canale inguste si degajari de rectificare;

• Inspectia abaterilor de forma si pozitie (bataie frontala, perpendicularitate, planeitate) pe placi de granit.

Pentru asigurarea trasabilitatii metrologice cerute de standardele de calitate ISO 9001, IATF 16949 si verificarile tehnice de receptie, asiguram Certificat de Etalonare Metrologica la cerere sau inclus in setul de livrare, in functie de produs.

Ai nevoie de o tija de palpare mai lunga, varfuri de rubin de schimb sau consultanta in alegerea modelului Pupitas optim? Contacteaza echipa METROTECH pentru suport tehnic dedicat si oferte comerciale B2B.
