Micrometre pentru filete

Cauti micrometre pentru filete profesionale capabile sa determine cu inalta acuratete diametrul mediu (flanc) al filetelor exterioare conform tabelelor standardizate de toleranta? Din catalogul complet de micrometre de la METROTECH, selectia de instrumente metrologice specializate pentru filete asigura controlul dimensional riguros pentru strungarie CNC, fabricatia de suruburi de precizie, tije filetate, armaturi si laboratoare de control tehnic de calitate (CTC).

Ce este un micrometru pentru filete si de ce este metoda standard de control?

Diametrul exterior la varful spirei sau diametrul interior la fundul filetului nu ofera garantia asamblarii corecte; parametrul critic functional al oricarui filet este diametrul mediu pe flancuri (pitch diameter). Micrometrul pentru filete (screw thread micrometer) este conceput special pentru aceasta masuratoare, avand orificii calibrate in nicovala fixa si pe axul mobil in care se monteaza o pereche de palpatoare interschimbabile: o prisma calibrata (in V) pe nicovala si un con ascutit pe ax. Spre deosebire de modelele din categoria de micrometre cu varf ascutit care au conuri fixe nededicate pasului, micrometrul pentru filete utilizeaza insertii calibrate precis pentru unghiul si pasul specific al filetului verificat.

Tipuri de insertii si compatibilitati de filet:

• Palpatoare pentru filete metrice si unificate (unghi de profil 60°): perechi calibrate pe intervale de pas (de exemplu 0.4-0.5 mm, 0.6-0.9 mm, 1.0-1.75 mm, 2.0-3.0 mm pana la 5.0-7.0 mm) sau echivalente in pasi pe inch (TPI) pentru filete UNC, UNF si UNEF;

• Palpatoare pentru filete Whitworth si teava (unghi de profil 55°): seturi dedicate pentru inspectia filetelor BSP (G), BSW si BSF;

• Varfuri calibrate din otel aliat sau vidia: tratate termic pentru duritate superioara si rezistenta la abraziune pe flancurile spirelor conform normei metrologice DIN 863-3;

• Tije de reglaj speciale pentru filete: calibre etalon calibrate la 60° sau 55° pe lungimi standardizate (25 mm, 50 mm, 75 mm etc.) pentru verificarea si calibrarea punctului de zero al instrumentului.

Caracteristici tehnice si avantaje operationale:

• Tija micrometrica necilindrica / fara rotatie: axul mobil culiseaza strict axial fara sa se roteasca, permitand varfului conic sa intre perfect in spira filetului fara a forta sau zgaria flancurile prelucrate;

• Mecanism de forta constanta cu clinchet: clichet integrat in tambur care asigura o presiune uniforma de strangere la fiecare contact, eliminand variatiile introduse de forta manuala a operatorului;

• Cadru forjat rigid si termoizolat: corp robust prevazut cu placute termoizolante din plastic pentru a opri transferul de caldura din palma utilizatorului catre cadrul metalic;

• Dispozitiv de blocare la cota: parghie rapida de fixare a axului la dimensiunea masurata pentru comparatii rapide sau transfer de cota;

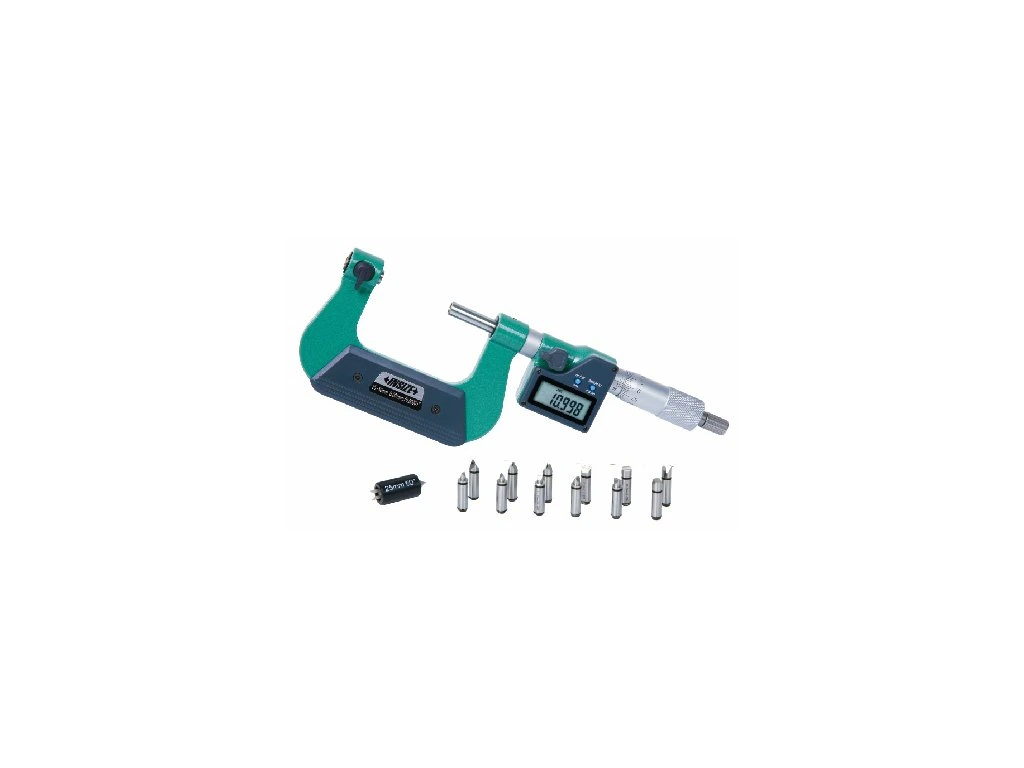

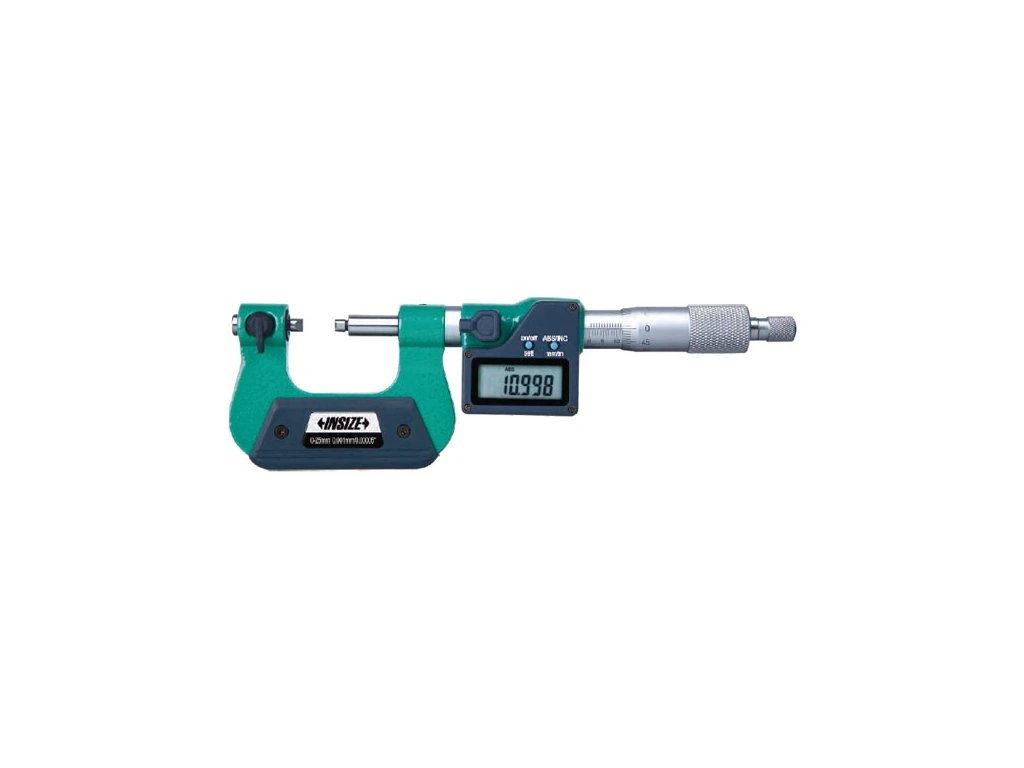

• Optiuni mecanice si electronice: variante analogice cu tambur gradat cromat mat anti-reflexie (rezolutie 0.01 mm) sau versiuni digitale cu ecran LCD (rezolutie 0.001 mm), functii Zero, ABS, conversie rapida mm/inch si iesire de date SPC pentru PC.

Domenii de masurare si configuratii de set:

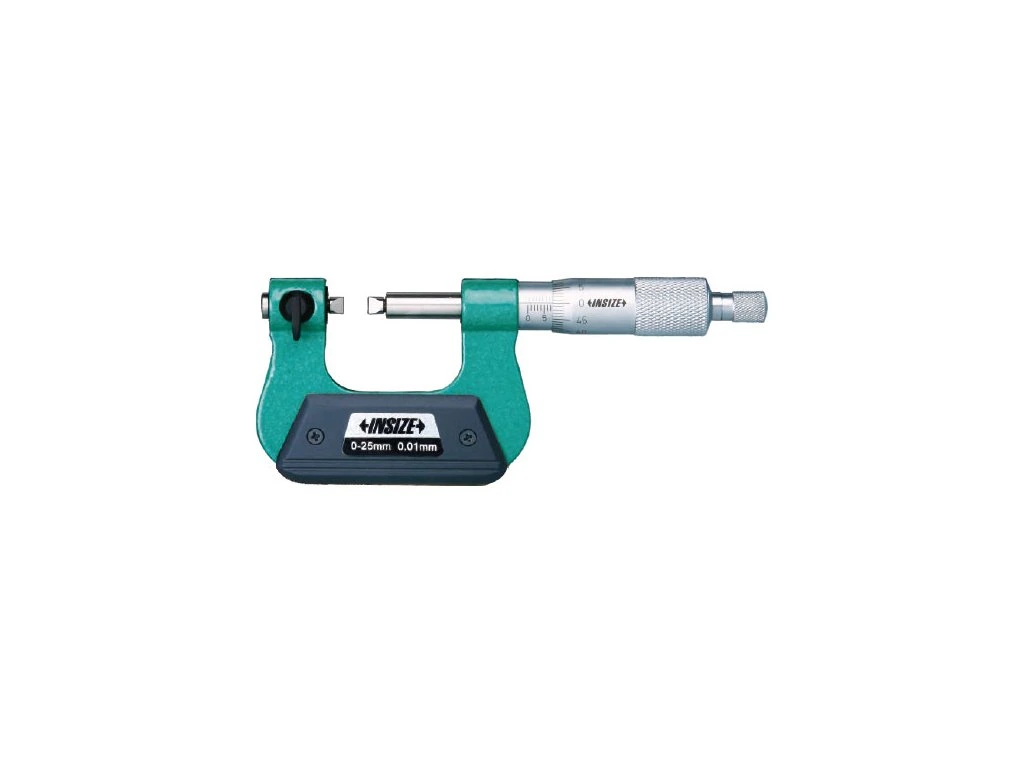

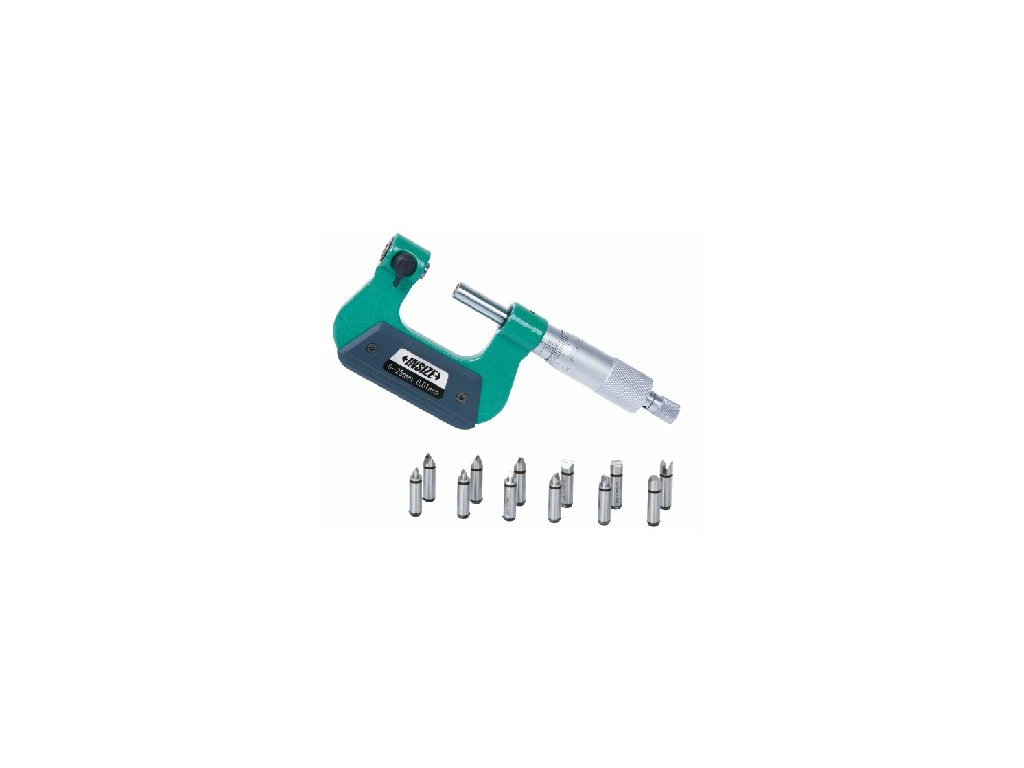

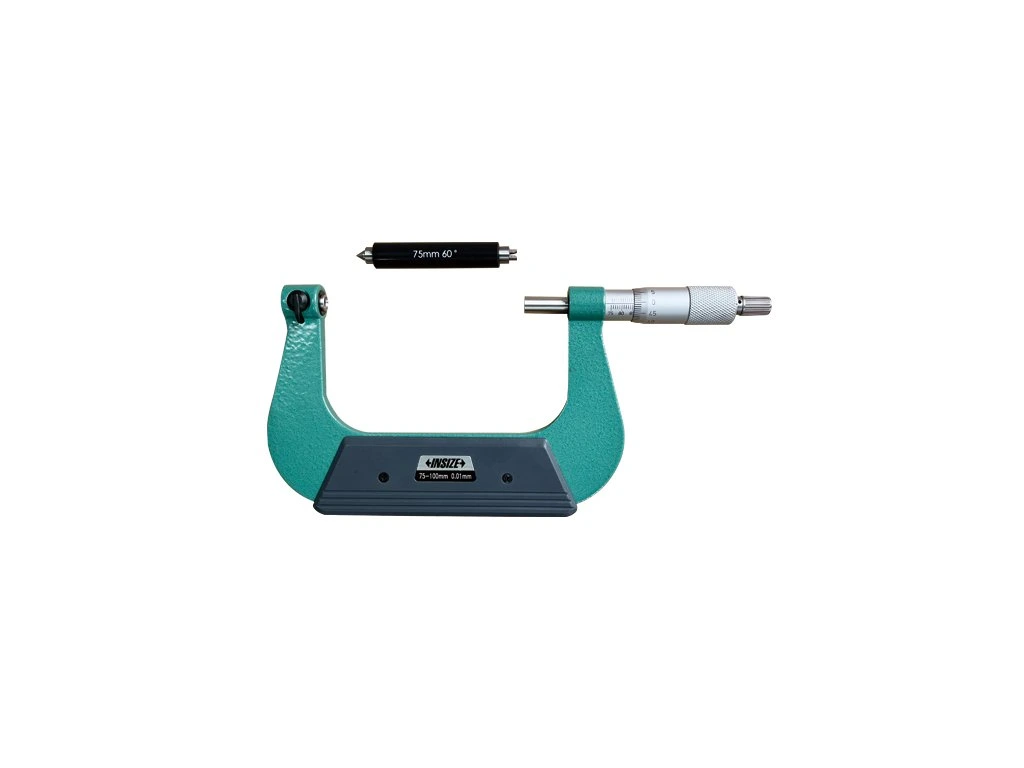

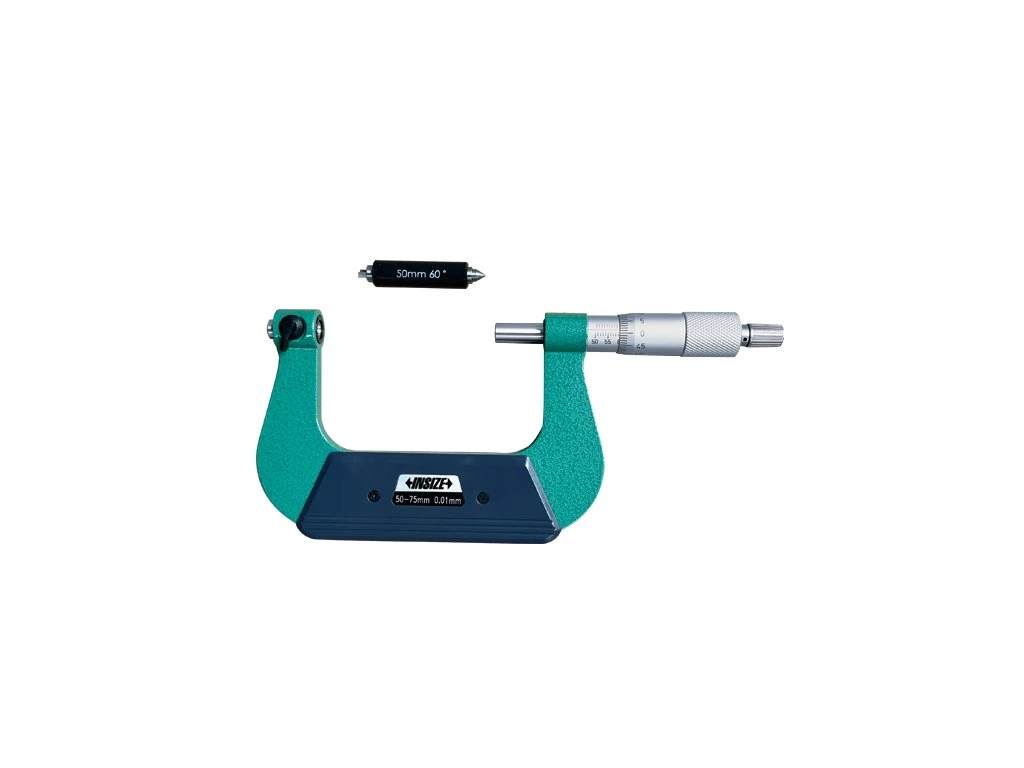

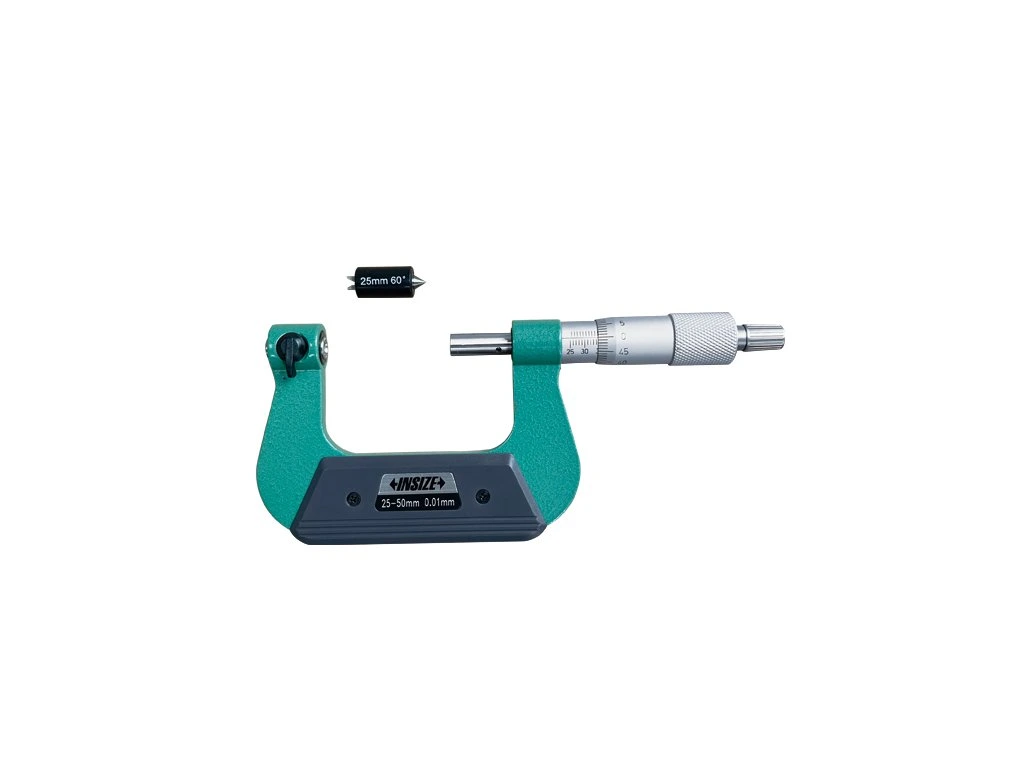

Pe METROTECH gasesti micrometre pentru filete acoperind treptele standard: 0-25 mm, 25-50 mm, 50-75 mm, 75-100 mm pana la 175-200 mm. Instrumentele pot fi achizitionate individual sau impreuna cu seturi complete de varfuri interschimbabile livrate in cutii organizate. Incepand cu intervalul 25-50 mm, setul include tija etalon de reglaj cu profile unghiulare adaptate.

Pentru asigurarea trasabilitatii metrologice cerute de standardele de calitate ISO 9001, IATF 16949 si procedurile de inspectie tehnica, asiguram Certificat de Etalonare Metrologica la cerere sau inclus in setul de livrare, in functie de produs.

Ai nevoie de o selectie specifica de varfuri pentru un anumit pas de filet sau consultanta in alegerea configuratiei optime? Contacteaza echipa METROTECH pentru suport dedicat si comenzi corporate B2B.
