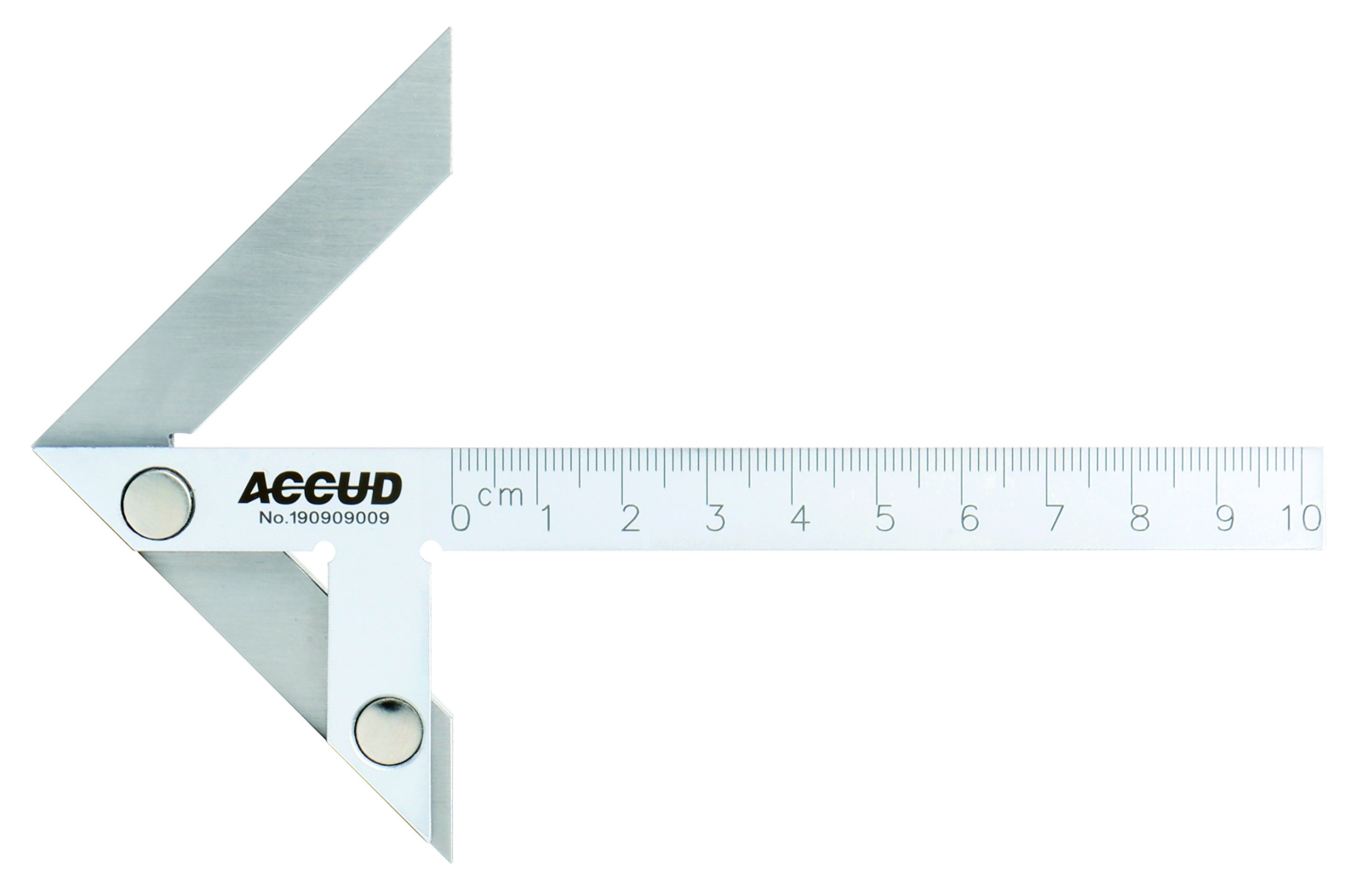

Echer de centrare ACCUD 150x130mm, pentru diametre 4-190mm, acuratete 0.15mm, otel inoxidabil

Instrument profesional din otel inoxidabil pentru trasarea si determinarea precisa a axului central

Echerul de centrare ACCUD, cod produs 993-006-01, este un instrument de trasare si control indispensabil in activitatile metalurgice, atelierele de strungherie, confectiile metalice si lucrarile de mecanica generala. Avand dimensiunile de 150x130 mm si o lungime totala de 245 mm, acest dispozitiv geometric este special proiectat pentru a gasi cu maxima rapiditate si precizie centrul geometric pe fetele frontale ale placilor rotunde, barelor cilindrice, arborilor sau diverselor axe metalice. Este extrem de versatil, permitand lucrul cu piese ce au un diametru generos cuprins intre 4 mm si 190 mm. Datorita unei acurateti constructive riguroase de +/- 0.15 mm, instrumentul elimina aproximarile si calculele matematice laborioase, reducand semnificativ timpul alocat operatiunilor de pregatire si trasare inainte de gaurire sau strunjire.

Fabricat integral din otel inoxidabil premium, acest echer garanteaza o rezistenta remarcabila la deformari mecanice, uzura prin frecare si coroziune cauzata de umiditate sau uleiuri industriale. Intreaga suprafata metalica este supusa unui proces de placare cu crom satinat, un tratament special care nu doar ca sporeste durabilitatea materialului, dar previne si reflexiile orbitoare de lumina in timpul lucrului sub corpuri de iluminat industriale. Aceasta finisare mata asigura o vizibilitate excelenta a liniilor de ghidaj si protejeaza instrumentul in medii dure de exploatare.

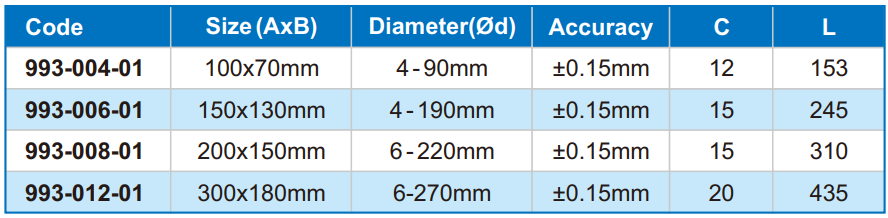

Specificatii tehnice

• Cod produs: 993-006-01

• Dimensiuni nominale (AxB): 150 x 130 mm.

• Interval diametru de lucru (Ød): 4 - 190 mm.

• Acuratete structurala: +/- 0,15 mm.

• Latime rigla graduata (C): 15 mm.

• Lungime totala instrument (L): 245 mm.

• Material constructiv: Otel inoxidabil de inalta rezistenta.

• Finisaj suprafata: Strat protector din crom satinat mat.

• Destinatie: Localizarea axului central pe piese circulare sau piese tip de tip arbore.

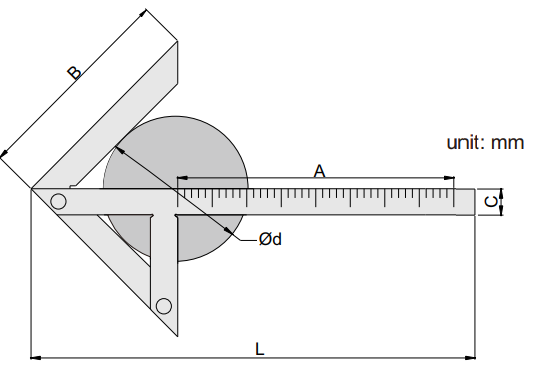

Dimensiuni


Schema de masurare

Functionalitati si avantaje

• Eficienta maxima in operare: Permite determinarea centrului unei piese rotunde prin simpla asezare a echerului pe piesa si trasarea a doua linii intersectate la un unghi oarecare, punctul de intersectie fiind centrul exact.

• Interval larg de lucru (4-190 mm): Dimensiunile geometrice optimizate permit utilizarea aceluiasi instrument atat pentru piese foarte subtiri de tip tija, cat si pentru flanse sau arbori masivi de mari dimensiuni.

• Durabilitate din otel inoxidabil: Structura robusta din otel asigura o viata lunga de utilizare pe bancurile de lucru, pastrandu-si planeitatea si unghiul corect chiar si in conditii de utilizare intensiva.

• Cromare satinata anti-orbire: Suprafata mata reduce reflexiile de lumina, usurand efortul vizual al operatorului si facilitand alinierea exacta a acului de trasat sau a creionului industrial.

• Constructie rigida si stabila: Rigla cu o latime de 15 mm asigura un ghidaj ferm pentru sculele de trasat, minimizand riscul de deviere in timpul marcajului.

Continut pachet

• Echer de centrare ACCUD 993-006-01.

• Ambalaj de protectie pentru depozitare in siguranta.

Mod de utilizare si intretinere

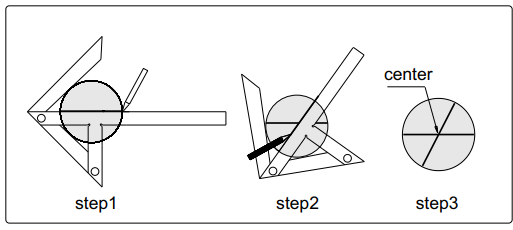

• Operare: Curatati bine suprafata piesei cilindrice si bratele interioare ale echerului. Asezati cele doua brate in unghi ale echerului pe circumferinta exterioara a piesei rotunde (placa sau arbore). Utilizati rigla centrala a echerului drept ghidaj si trasati o prima linie dreapta pe fata piesei cu un ac de trasat. Rotiti echerul intr-o noua pozitie pe aceeasi piesa (aproximativ 90 de grade) si trasati o a doua linie. Punctul in care cele doua linii trasate se intersecteaza reprezinta centrul exact al profilului rotund.

• Intretinere: Dupa fiecare sesiune de lucru in atelier, stergeti echerul cu o laveta moale si curata pentru a indeparta aschiile metalice fine, praful abraziv sau urmele de grasime. Desi este fabricat din otel inoxidabil, este recomandata aplicarea periodica a unei pelicule foarte fine de ulei mineral pe suprafetele sale pentru o protectie suplimentara pe termen lung. Evitati scaparea echerului pe suprafete dure din beton sau lovirea lui cu ciocanul, deoarece deformarea bratelor va altera acuratetea masuratorilor. Depozitati instrumentul intr-un sertar dedicat sau pe panoul de scule, ferit de solicitari mecanice directe.
