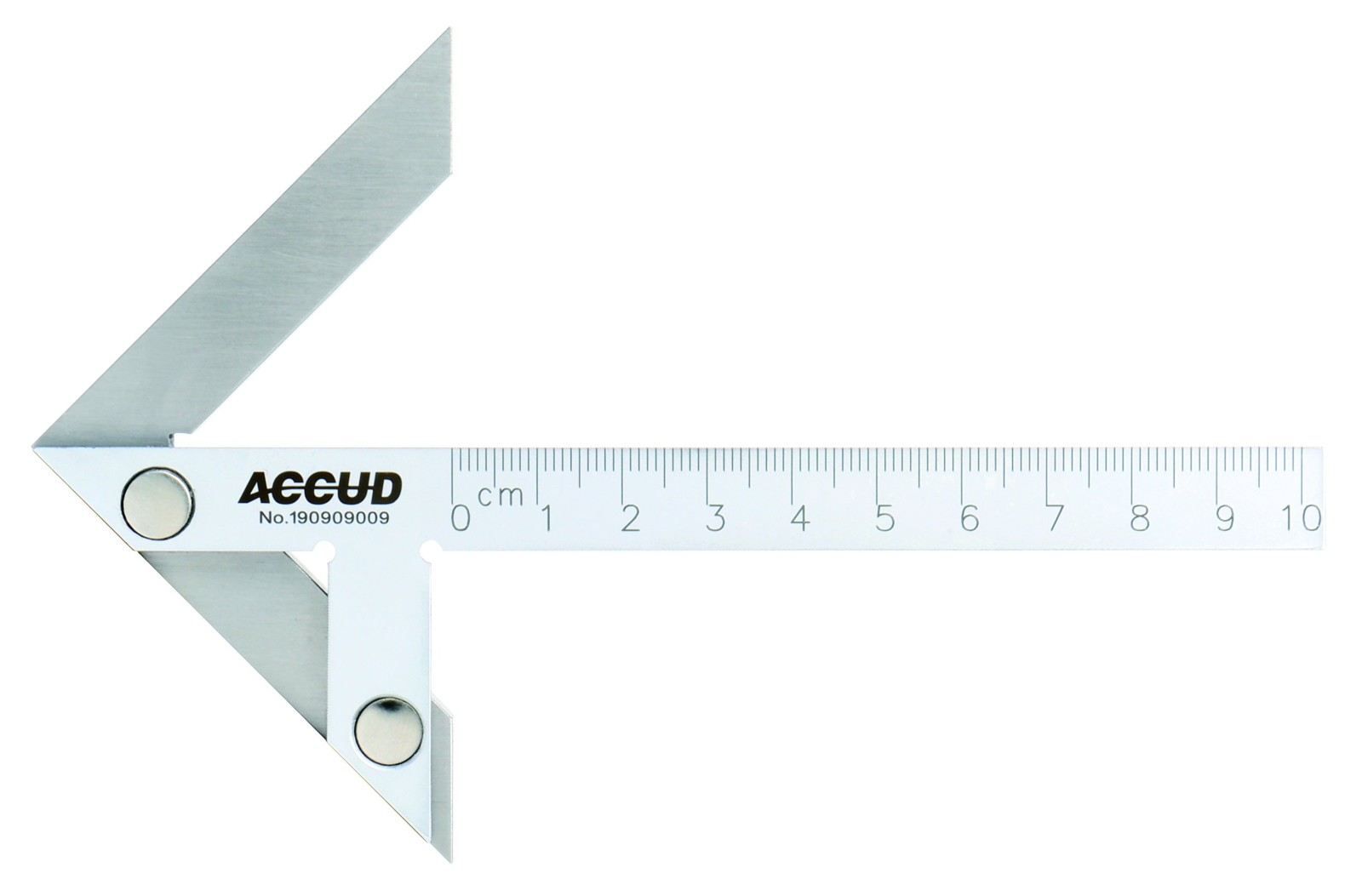

Echer de centrare ACCUD 200x150mm, pentru diametre 6-220mm, acuratete 0.15mm, otel inoxidabil

Instrument profesional din otel inoxidabil pentru trasarea si determinarea precisa a axului central

Echerul de centrare ACCUD, cod produs 993-008-01, este un instrument de trasare si control de mari dimensiuni, indispensabil in activitatile metalurgice, atelierele de strungherie grea, confectiile metalice structurale si lucrarile de mecanica industriala. Avand dimensiunile extinse de 200x150 mm si o lungime totala de 310 mm, acest dispozitiv geometric este special proiectat pentru a gasi cu maxima rapiditate si precizie centrul geometric pe fetele frontale ale placilor rotunde, barelor cilindrice groase, flanselor, arborilor sau diverselor axe metalice masive. Este cel mai mare model din seria sa, permitand lucrul cu piese ce au un diametru generos cuprins intre 6 mm si 220 mm. Datorita unei acurateti constructive riguroase de +/- 0.15 mm, instrumentul elimina aproximarile si calculele matematice laborioase, reducand semnificativ timpul alocat operatiunilor de pregatire si trasare inainte de gaurire, debitare sau strunjire.

Fabricat integral din otel inoxidabil premium, acest echer garanteaza o rezistenta remarcabila la deformari mecanice, uzura prin frecare si coroziune cauzata de umiditate sau uleiuri industriale. Intreaga suprafata metalica este supusa unui proces de placare cu crom satinat, un tratament special care nu doar ca sporeste durabilitatea materialului, dar previne si reflexiile orbitoare de lumina in timpul lucrului sub corpuri de iluminat industriale. Aceasta finisare mata asigura o vizibilitate excelenta a liniilor de ghidaj si protejeaza instrumentul in medii dure de exploatare.

Specificatii tehnice

• Cod produs: 993-008-01

• Dimensiuni nominale: 200 x 150 mm.

• Interval diametru de lucru: 6 - 220 mm.

• Acuratete structurala: +/- 0,15 mm.

• Latime rigla graduata: 15 mm.

• Lungime totala instrument: 310 mm.

• Material constructiv: Otel inoxidabil de inalta rezistenta.

• Finisaj suprafata: Strat protector din crom satinat mat.

• Destinatie: Localizarea axului central pe piese circulare sau piese de tip de tip arbore.

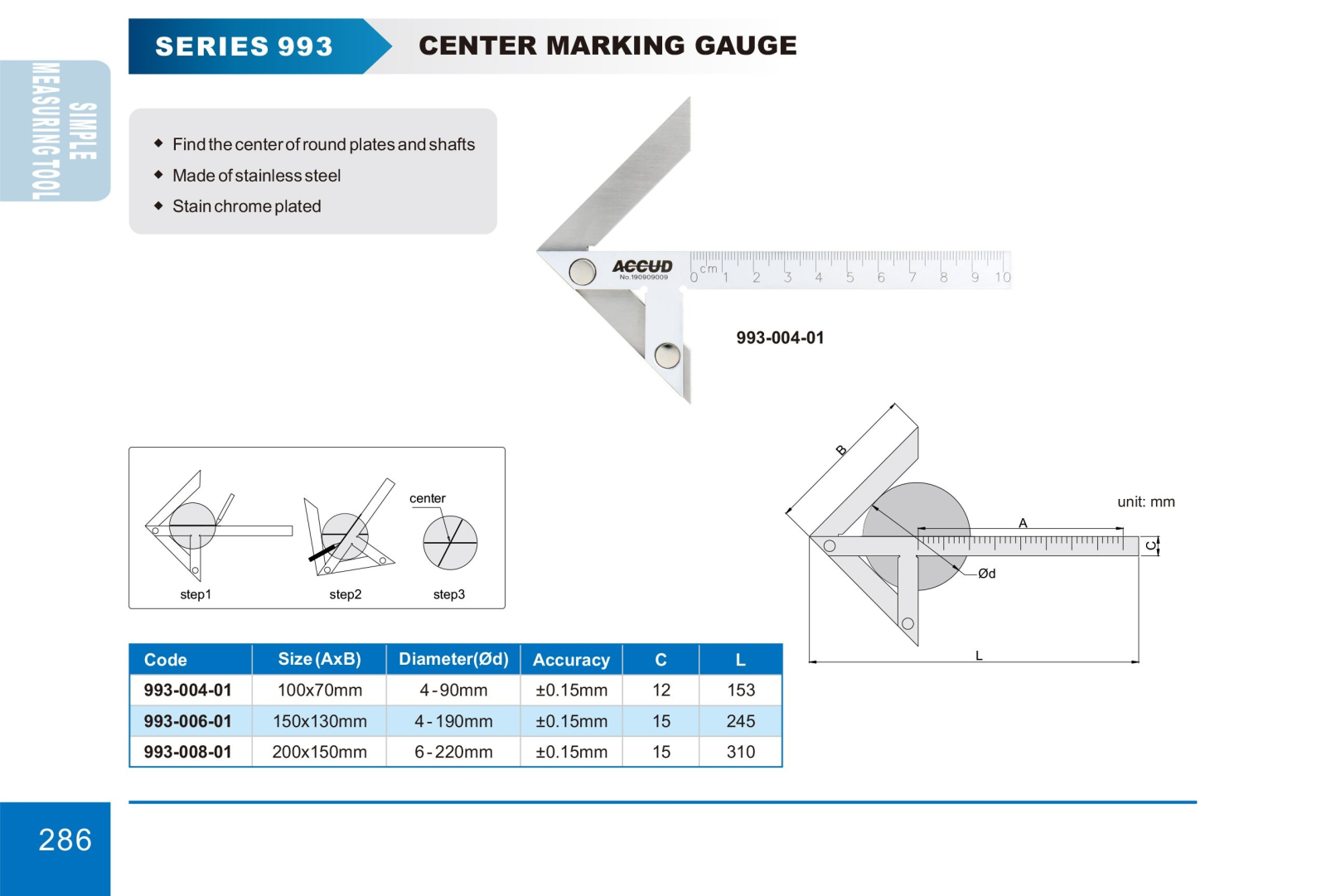

Dimensiuni


Schema de masurare

Functionalitati si avantaje

• Eficienta maxima in operare: Permite determinarea centrului unei piese rotunde prin simpla asezare a echerului pe piesa si trasarea a doua linii intersectate la un unghi oarecare, punctul de intersectie fiind centrul exact.

• Capacitate extinsa de lucru (6-220 mm): Structura sa masiva permite aplicarea stabila pe piese grele, arbori de mari dimensiuni, flanse industriale si discuri metalice, oferind o deschidere superioara fata de modelele mai mici.

• Durabilitate din otel inoxidabil: Structura robusta din otel asigura o viata lunga de utilizare pe bancurile de lucru, pastrandu-si planeitatea si unghiul corect chiar si in conditii de utilizare intensiva.

• Cromare satinata anti-orbire: Suprafata mata reduce reflexiile de lumina, usurand efortul vizual al operatorului si facilitand alinierea exacta a acului de trasat sau a creionului industrial.

• Ghidaj lung si rigid: Rigla cu o latime de 15 mm si o lungime generoasa ofera o suprafata excelenta de sprijin pentru sculele de trasat, minimizand riscul de deviere in timpul marcajului.

Continut pachet

• Echer de centrare ACCUD 993-008-01.

• Ambalaj de protectie pentru depozitare in siguranta.

Mod de utilizare si intretinere

• Operare: Curatati bine suprafata piesei cilindrice si bratele interioare ale echerului. Asezati cele doua brate in unghi ale echerului pe circumferinta exterioara a piesei rotunde (placa sau arbore). Utilizati rigla centrala a echerului drept ghidaj si trasati o prima linie dreapta pe fata piesei cu un ac de trasat. Rotiti echerul intr-o noua pozitie pe aceeasi piesa (aproximativ 90 de grade) si trasati o a doua linie. Punctul in care cele doua linii trasate se intersecteaza reprezinta centrul exact al profilului rotund.

• Intretinere: Dupa fiecare sesiune de lucru in atelier, stergeti echerul cu o laveta moale si curata pentru a indeparta aschiile metalice fine, praful abraziv sau urmele de grasime. Desi este fabricat din otel inoxidabil, este recomandata aplicarea periodica a unei pelicule foarte fine de ulei mineral pe suprafetele sale pentru o protectie suplimentara pe termen lung. Evitati scaparea echerului pe suprafete dure din beton sau lovirea lui cu ciocanul, deoarece deformarea bratelor va altera acuratetea masuratorilor. Depozitati instrumentul intr-un sertar dedicat sau pe panoul de scule, ferit de solicitari mecanice directe.
