Subler mecanic de inaltime treapta ACCUD -10..+10mm x 0.05mm, precizie +/-0.05mm

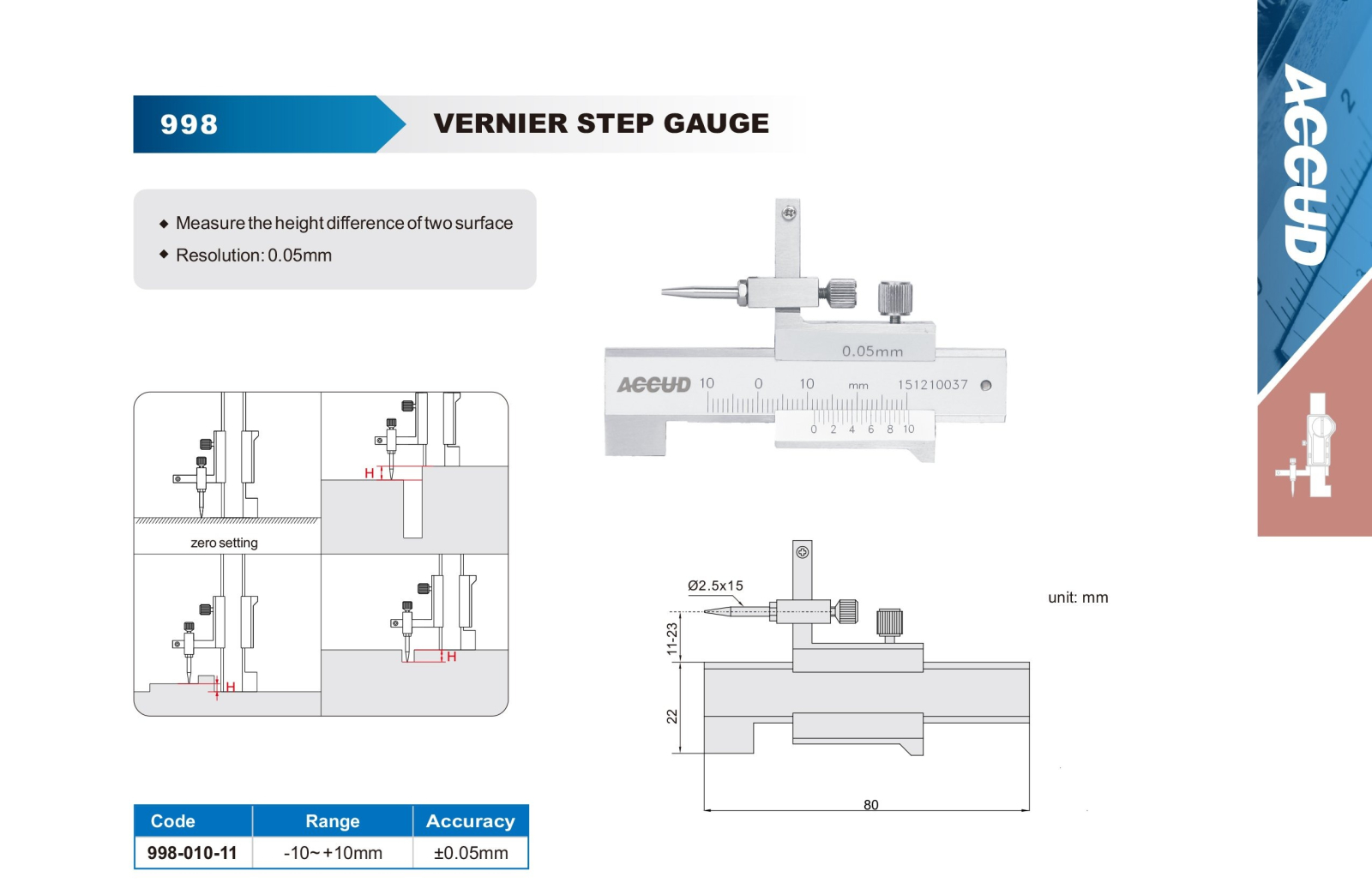

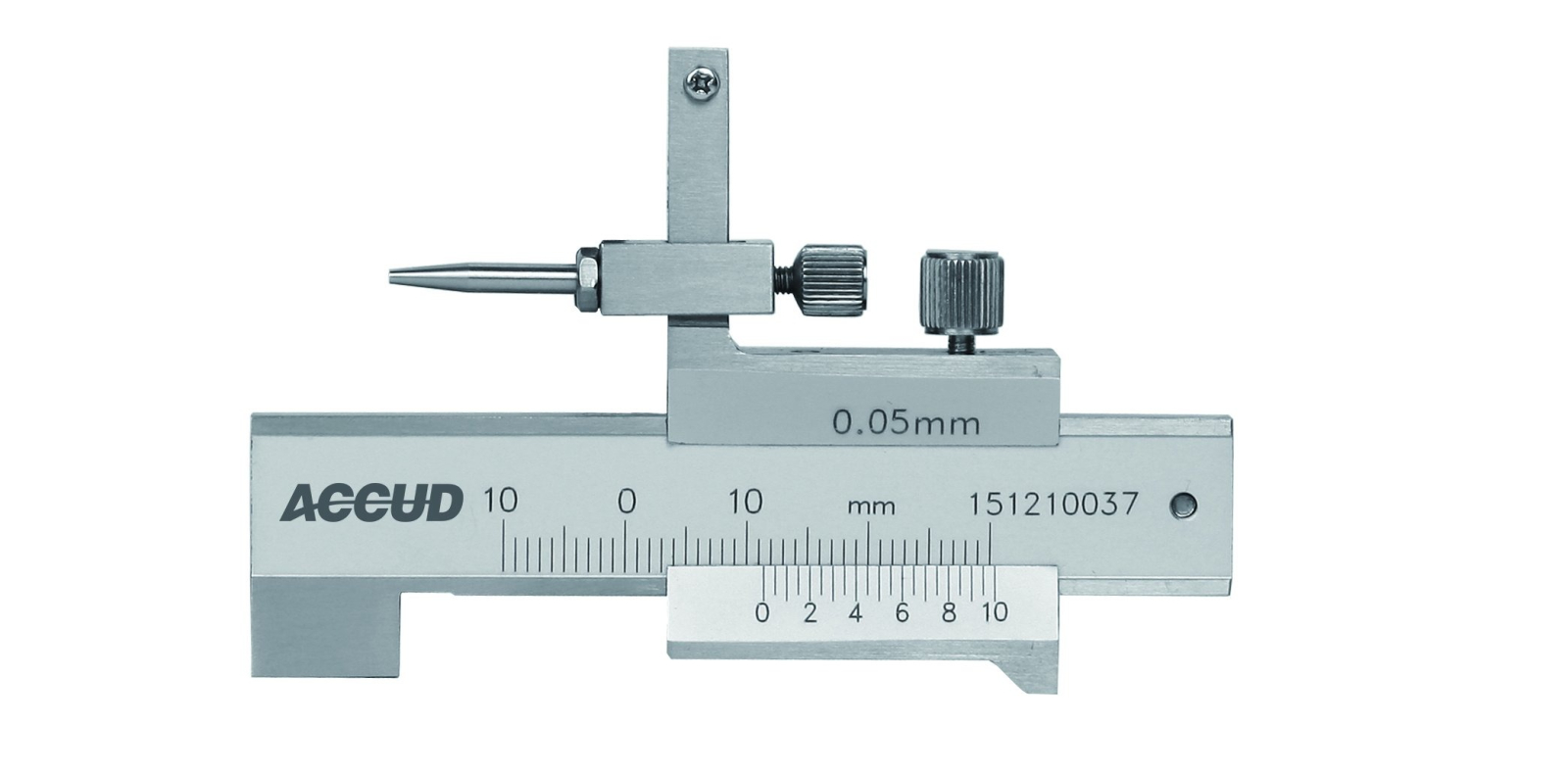

Sublerul mecanic de inaltime treapta ACCUD -10..+10mm 0.05mm (cod produs 998-010-11) din seria Vernier Step Gauge este un instrument special conceput pentru masurarea rapida si precisa a diferentelor de inaltime (trepte) dintre doua suprafete paralele sau adiacente. Echipamentul este indispensabil in industria auto (alinierea caroseriilor, usilor, capotelor), in atelierele de prelucrari mecanice, confectii metalice si la controlul calitatii pe linia de asamblare.

Spre deosebire de un subler conventional, acest model are o scala bidirectionala (-10 mm pana la +10 mm) cu reper central zero, permitand evaluarea atat a denivelarilor pozitive (suprafata mai inalta), cat si a celor negative (suprafata mai joasa). Tija de masurare mobila cu varf fin de Ø 2.5 x 15 mm poate fi reglata si fixata la inaltimi cuprinse intre 11 si 23 mm, asigurand accesul facil in canale, adancituri inguste sau pe muchii profilate.

Specificatii tehnice:

• Producator / Brand: ACCUD

• Cod produs: 998-010-11

• Tip instrument: Subler mecanic pentru trepte (Vernier Step Gauge)

• Domeniu de masurare: -10 ~ +10 mm

• Rezolutie / Pas vernier: 0.05 mm

• Precizie: +/- 0.05 mm

• Dimensiuni tija palpator: Ø 2.5 x 15 mm

• Domeniu reglare verticala tija: 11 ~ 23 mm

• Lungime totala baza: 80 mm

• Inaltime baza de asezare: 22 mm

• Material: Otel inoxidabil tratat si finisat cu precizie

• Suruburi de blocare: Surub pentru tija palpatorului si surub pentru blocarea cursorului vernier

• Ambalare: Cutie de protectie din plastic / husa

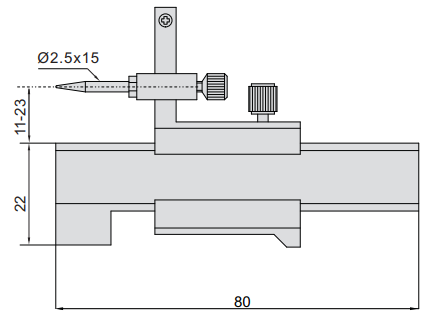

Dimensiuni:

• Lungime corp (baza): 80 mm

• Inaltime profil baza: 22 mm

• Diametru si lungime varf palpator: Ø 2.5 x 15 mm

Aplicatii:

• Industria auto (caroserii si asamblare): Verificarea alinierii muchiilor dintre panouri, usi, aripi si capote.

• Prelucrari mecanice si frezare: Masurarea rapida a cotelor de treapta, a canalelor si adaosurilor de prelucrare.

• Confectii metalice si matriterie: Evaluarea devierilor de planeitate si a denivelarilor la imbinari sudate sau asamblate.

• Controlul calitatii (CTC): Sortarea si inspectia dimensionala rapida a pieselor direct pe linia de productie.

Functionalitati si avantaje:

• Scala bidirectionala cu zero central: Permite citirea directa a cotelor pozitive si negative fara calcule suplimentare.

• Palpator fin de Ø 2.5 mm: Acces facil in rosturi, santuri inguste si profile adanci.

• Inaltime ajustabila a bratului palpator (11-23 mm): Flexibilitate maxima in adaptarea la diverse configuratii geometrice ale pieselor.

• Constructie compacta de 80 mm: Manevrabilitate excelenta si utilizare comoda cu o singura mana direct pe piesa.

• Gravura clara si durabila: Scara gradata si vernierul sunt realizate pe fundal cromat antireflex pentru citire usoara.

Continut pachet:

• 1x Subler mecanic de inaltime treapta ACCUD -10..+10mm (998-010-11)

• 1x Cutie de protectie si transport

• 1x Certificat de inspectie din fabrica

Descriere detaliata: Modelul ACCUD 998-010-11 elimina necesitatea improvizatiilor in masurarea diferentelor de nivel. Asezarea stabila a bazei de 22 mm pe una dintre suprafete permite coborarea sau ridicarea palpatorului pe cea de-a doua suprafata, oferind o repetabilitate excelenta. Suruburile de blocare integrate mentin valoarea masurata pentru o citire confortabila chiar si dupa retragerea instrumentului din zonele greu accesibile.

Mod de utilizare si intretinere:

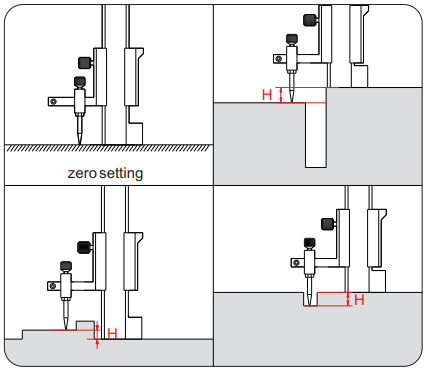

• Operare: Asezati baza sublerului pe o suprafata plana de referinta si ajustati pozitia palpatorului pana cand vernierul indica 0 mm (zero setting). Pozitionati baza pe prima suprafata a piesei si glisati cursorul pana cand varful palpatorului atinge cea de-a doua suprafata. Blocati surubul si cititi direct pe vernier valoarea abaterii (+ sau -).

• Intretinere: Dupa utilizare, curatati instrumentul de praf si uleiuri cu o laveta uscata. Pastrati suprafetele de ghidare curate si depozitati sublerul in caseta sa de protectie.
