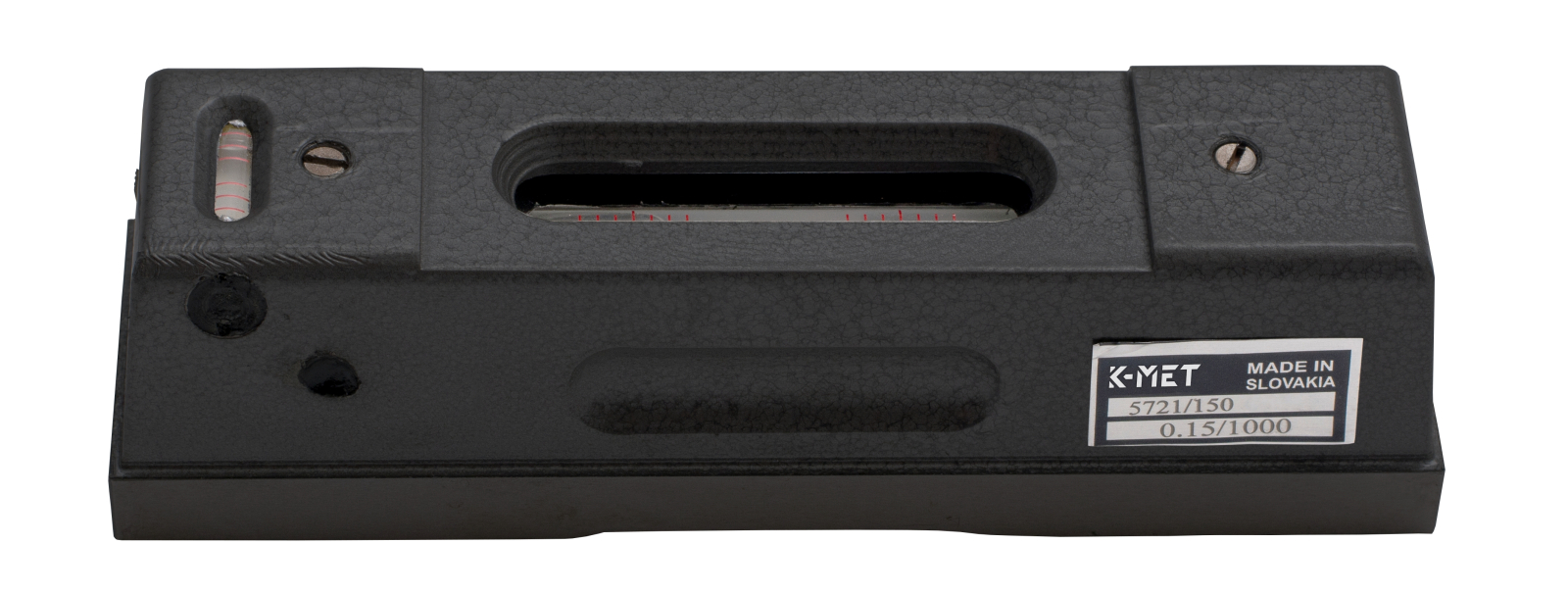

Nivela de precizie 5721 K-MET 200mm, precizie 0,2mm/m, 2 bule de nivel, fonta

Nivela de precizie K-MET este un instrument fundamental utilizat pentru setarea, masurarea si verificarea preciziei suprafetelor orizontale si verticale. Este esentiala in constructia de masini, in inginerie si pentru inspectia si nivelarea planelor.

Aceasta nivela se incadreaza in Clasa de Acuratete I, oferind o sensibilitate exceptionala a fiolelor de 0,2 mm/m. Sensibilitatea indica o inclinatie de 0,2 mm pe o lungime de 1 m la deplasarea bulei cu o diviziune. In termeni unghiulari, o inclinatie de 0,01 mm/m corespunde unui unghi de 2″ (secunde).

Corpul nivelei este fabricat din fonta cenusie 42 2421, asigurand stabilitate si rigiditate. Suprafetele de asezare sunt slefuite si razuite la gradul de calitate 2, garantand un contact perfect cu piesa masurata.

Specificatii tehnice esentiale

• Producator: K-MET - Slovacia

• Lungime: 200 mm

• Sensibilitate (Fiola principala): 0,2 mm/m

• Clasa de precizie: I

• Material corp: Fonta cenusie 42 2421

• Calitatea suprafetei de asezare: Slefuit si razuit la gradul 2

• Acuratete suprafete drepte (Conform CSN 25 5502): 0

• Aplicatii: Verificarea suprafetelor netede si verificarea formelor cilindrice si a saniei de masini-unelte cu adancitura prismatica.

Avantaje si functionalitati

• Precizie ultra-inalta: Sensibilitatea de 0,2 mm/m o plaseaza in Clasa I de precizie, esentiala pentru masuratori critice in inginerie.

• Constructie robusta: Corpul din fonta cenusie asigura ca instrumentul isi mentine forma si acuratetea in timp, chiar si in medii industriale.

• Versatilitate: Poate fi utilizata atat pentru suprafete plane (prin suprafata de asezare neteda), cat si pentru piese cilindrice (prin degajarea prismatica).

• Fiabilitate: Suprafetele de masurare sunt razuite, oferind o acuratete superioara fata de simpla slefuire.

INSTRUCȚIUNI DE UTILIZARE

Nivela cu bulă de aer este utilizată pentru a măsura abaterile de la planul orizontal.

Abaterile indicate de bula de aer a nivelei sunt exprimate în 1/100 mm la 1000 mm de lungime sau pe perpendiculară. Eroarea admisă a nivelei principale, cauzată de tehnologia de producție sau de contracția nivelei și a corpului (turnat), nu trebuie să depășească 1/4 din diviziunea nivelei; eroarea admisă între cilindru și suprafață nu trebuie să depășească 1/4 din diviziunea nivelei.

Măsurarea precisă este garantată numai în următoarele condiții:

• Încăperea în care măsurăm și obiectul măsurat trebuie să aibă o temperatură de 20°C.

• Înainte de măsurare, curățăm suprafețele de măsurare și obiectul măsurat, astfel încât să se potrivească perfect.

• În principiu, cu o nivelă, măsurăm suprafețe și obiecte mai lungi decât nivela însăși.

Când utilizăm (măsurăm) cu nivela, prindem partea sa izolată (mânere, brațe sau un locaș în cazul nivelelor mai puțin precise), deoarece ținerea corpului nivelei în mâini îi crește temperatura și afectează astfel precizia măsurătorii.

Nivela orizontală (transversală) servește ca indicație pentru a ne asigura că nivela nu este înclinată în timpul măsurătorii, ceea ce nu afectează precizia măsurătorii. Dacă nivela indică abateri mai mari decât cele permise de standardul companiei și conform toleranței ghidate a nivelei, nivela longitudinală (principală) a nivelelor reglabile, care este stocată într-un tub de oțel și montată în corpul nivelei, poate fi reglată în poziția corectă cu ajutorul șuruburilor (vopsite în roșu). Reglarea se face pe placa de control și pe cilindrul de control cu precizia minimă a cilindrului și a plăcii indicată de nivelă.

Se recomandă verificarea fiecărei măsurători cu nivela rotită la 180° după 15 minute. La transferul dintr-o încăpere cu o temperatură diferită, lăsați 1/2 oră înainte de a măsura, pentru a egaliza temperatura.

Intretinere si Depozitare

După utilizarea nivelei, așezați-o în carcasa de protecție. Suprafețele de măsurare trebuie menținute curate.

După utilizarea instrumentului de măsurare, este necesar să îl tratați cu un agent de conservare adecvat. Conservarea este esențială chiar și în timpul depozitării. Instrumentul de măsurare trebuie protejat de apă, umiditate și substanțe chimice agresive. De asemenea, trebuie protejat împotriva vibrațiilor puternice și a căderilor.

Nivela trebuie protejată:

• » împotriva impacturilor (șocurilor)

• » împotriva schimbărilor termice majore

• » împotriva acțiunii unui pol de inducție electrică sau magnetică

• » împotriva razelor solare

• » împotriva umezelii și a vaporilor de substanțe agresive
