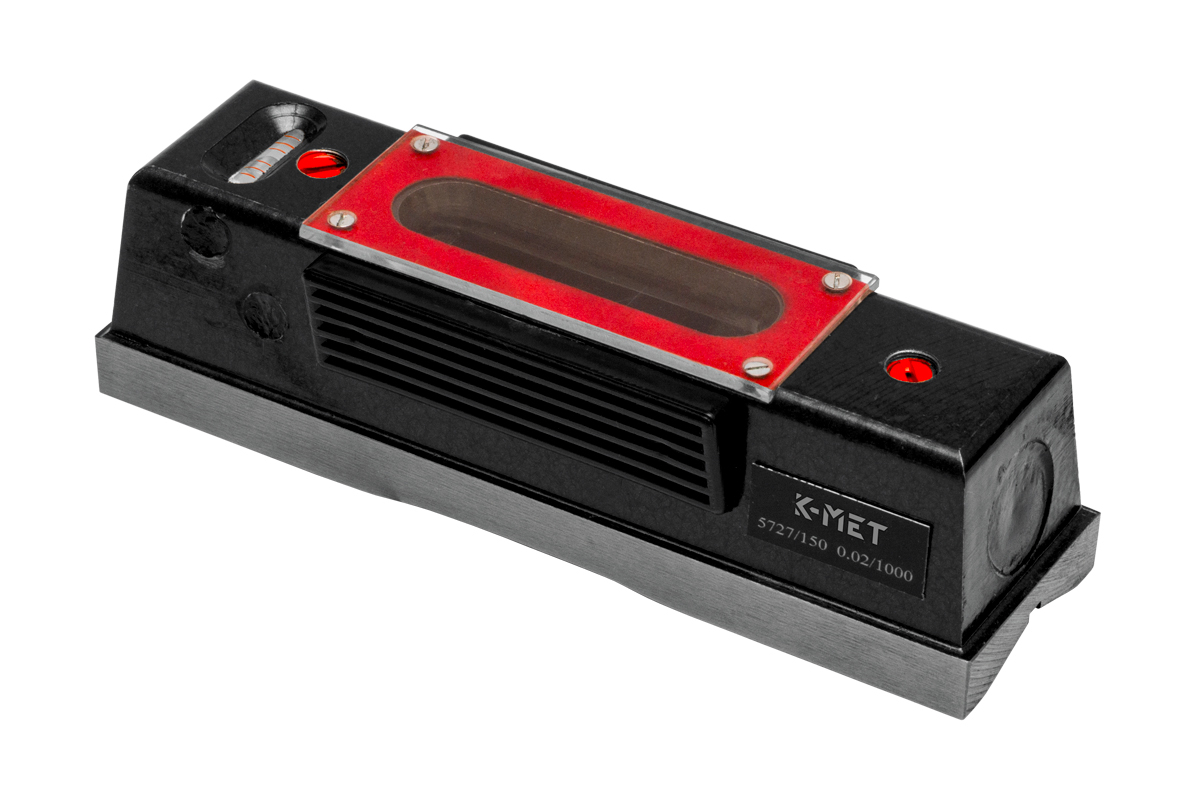

Nivela de inalta precizie 5721 K-MET 150mm, precizie 0,02mm/m, 2 bule de nivel, fonta

Nivela de inalta precizie K-MET 5727 este un instrument esential, conceput pentru masurarea precisa a abaterilor de la planul orizontal in aplicatii industriale si de inginerie. Cu dimensiuni de 150x42x40 mm, aceasta nivela se remarca prin precizia sa exceptionala de 0,02 mm/m, indicand abaterile in sutimi de milimetru pe metru.

Instrumentul este dotat cu doua bule de nivel (fiola longitudinala si una transversala) si este fabricat din fonta, asigurand o stabilitate termica si mecanica excelenta. Precizia sa permite ca eroarea maxima permisa sa nu depaseasca 1/4 dintr-o diviziune a fiolelor principale.

Nivela are o fiola longitudinala reglabila, stocata intr-un tub de otel, permitand ajustarea la pozitia corecta cu suruburi (marcate cu rosu) in cazul unor abateri.

Specificatii tehnice esentiale

• Producator: K-MET

• Model/Standard: 5727 - 1 (PN 25 5727 - 1)

• Dimensiuni (L x l x I): 150x42x40 mm

• Sensibilitate (Precizie): 0,02 mm/m

• Numar bule de nivel: 2 (Longitudinala si Transversala)

• Material corp: Fonta

• Eroare permisa: Max. 1/4 din diviziunea fiolelor principale

• Fiola principala: Reglabila cu suruburi (pentru calibrare)

Avantaje si functionalitati

• Precizie inalta: Sensibilitatea de 0,02 mm/m o face ideala pentru nivelarea masinilor-unelte si a bazelor de precizie.

• Stabilitate termica: Corpul din fonta ajuta la mentinerea preciziei, desi utilizarea corecta impune masuratori la 20∘C si prinderea de manerele izolate.

• Calibrare usoara: Fiola longitudinala reglabila permite mentinerea preciziei pe termen lung prin recalibrare.

• Verificare rapida: Contine si o bula de nivel transversala, care asigura ca nivela nu este inclinata in timpul masuratorii.

INSTRUCȚIUNI DE UTILIZARE

Nivela cu bulă de aer este utilizată pentru a măsura abaterile de la planul orizontal.

Abaterile indicate de bula de aer a nivelei sunt exprimate în 1/100 mm la 1000 mm de lungime sau pe perpendiculară. Eroarea admisă a nivelei principale, cauzată de tehnologia de producție sau de contracția nivelei și a corpului (turnat), nu trebuie să depășească 1/4 din diviziunea nivelei; eroarea admisă între cilindru și suprafață nu trebuie să depășească 1/4 din diviziunea nivelei.

Măsurarea precisă este garantată numai în următoarele condiții:

• Încăperea în care măsurăm și obiectul măsurat trebuie să aibă o temperatură de 20°C.

• Înainte de măsurare, curățăm suprafețele de măsurare și obiectul măsurat, astfel încât să se potrivească perfect.

• În principiu, cu o nivelă, măsurăm suprafețe și obiecte mai lungi decât nivela însăși.

Când utilizăm (măsurăm) cu nivela, prindem partea sa izolată (mânere, brațe sau un locaș în cazul nivelelor mai puțin precise), deoarece ținerea corpului nivelei în mâini îi crește temperatura și afectează astfel precizia măsurătorii.

Nivela orizontală (transversală) servește ca indicație pentru a ne asigura că nivela nu este înclinată în timpul măsurătorii, ceea ce nu afectează precizia măsurătorii. Dacă nivela indică abateri mai mari decât cele permise de standardul companiei și conform toleranței ghidate a nivelei, nivela longitudinală (principală) a nivelelor reglabile, care este stocată într-un tub de oțel și montată în corpul nivelei, poate fi reglată în poziția corectă cu ajutorul șuruburilor (vopsite în roșu). Reglarea se face pe placa de control și pe cilindrul de control cu precizia minimă a cilindrului și a plăcii indicată de nivelă.

Se recomandă verificarea fiecărei măsurători cu nivela rotită la 180° după 15 minute. La transferul dintr-o încăpere cu o temperatură diferită, lăsați 1/2 oră înainte de a măsura, pentru a egaliza temperatura.

Intretinere si Depozitare

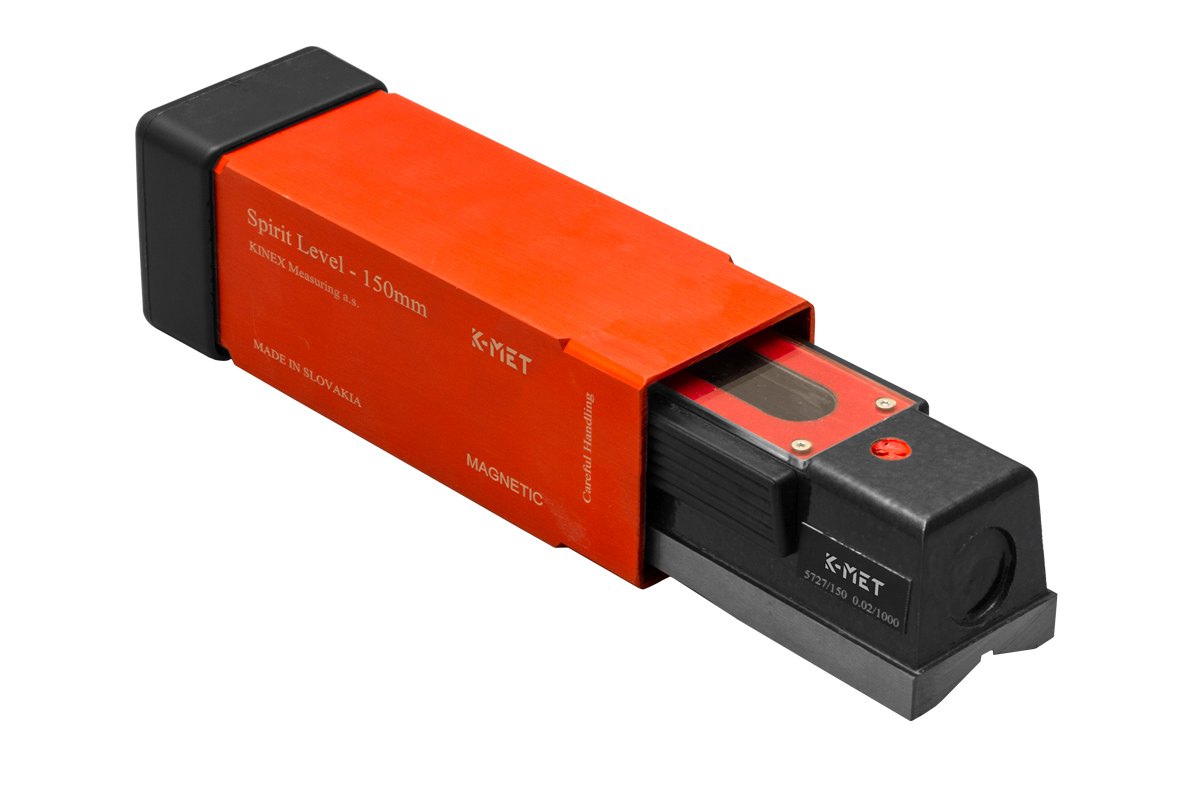

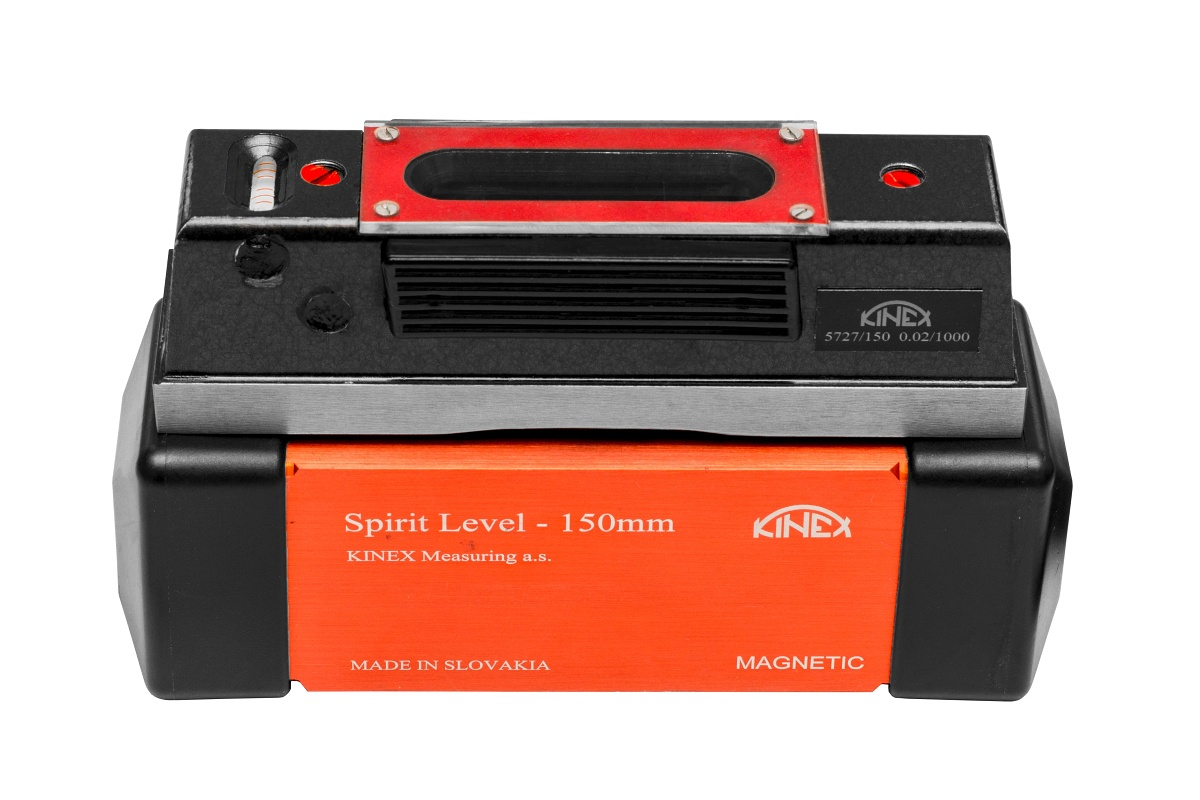

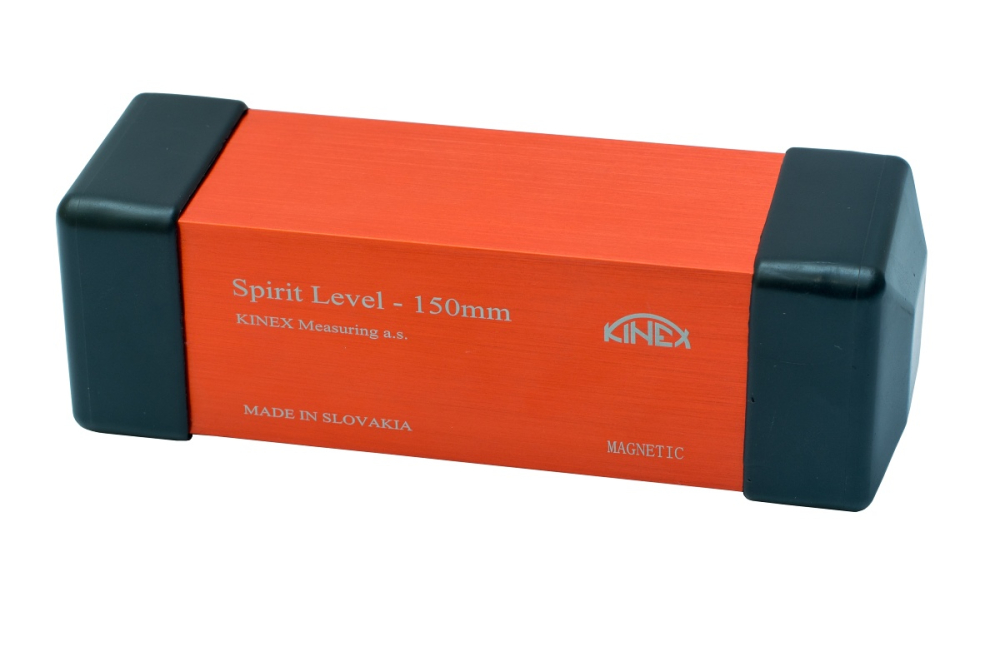

După utilizarea nivelei, așezați-o în carcasa de protecție. Suprafețele de măsurare trebuie menținute curate.

După utilizarea instrumentului de măsurare, este necesar să îl tratați cu un agent de conservare adecvat. Conservarea este esențială chiar și în timpul depozitării. Instrumentul de măsurare trebuie protejat de apă, umiditate și substanțe chimice agresive. De asemenea, trebuie protejat împotriva vibrațiilor puternice și a căderilor.

Nivela trebuie protejată:

• » împotriva impacturilor (șocurilor)

• » împotriva schimbărilor termice majore

• » împotriva acțiunii unui pol de inducție electrică sau magnetică

• » împotriva razelor solare

• » împotriva umezelii și a vaporilor de substanțe agresive
