Micrometru digital cu disc ACCUD 1125-150mm, rezolutie 0.001mm, arbore nerotativ

Instrument digital specializat cu tija non-rotativa pentru inspectia angrenajelor si a profilelor complexe

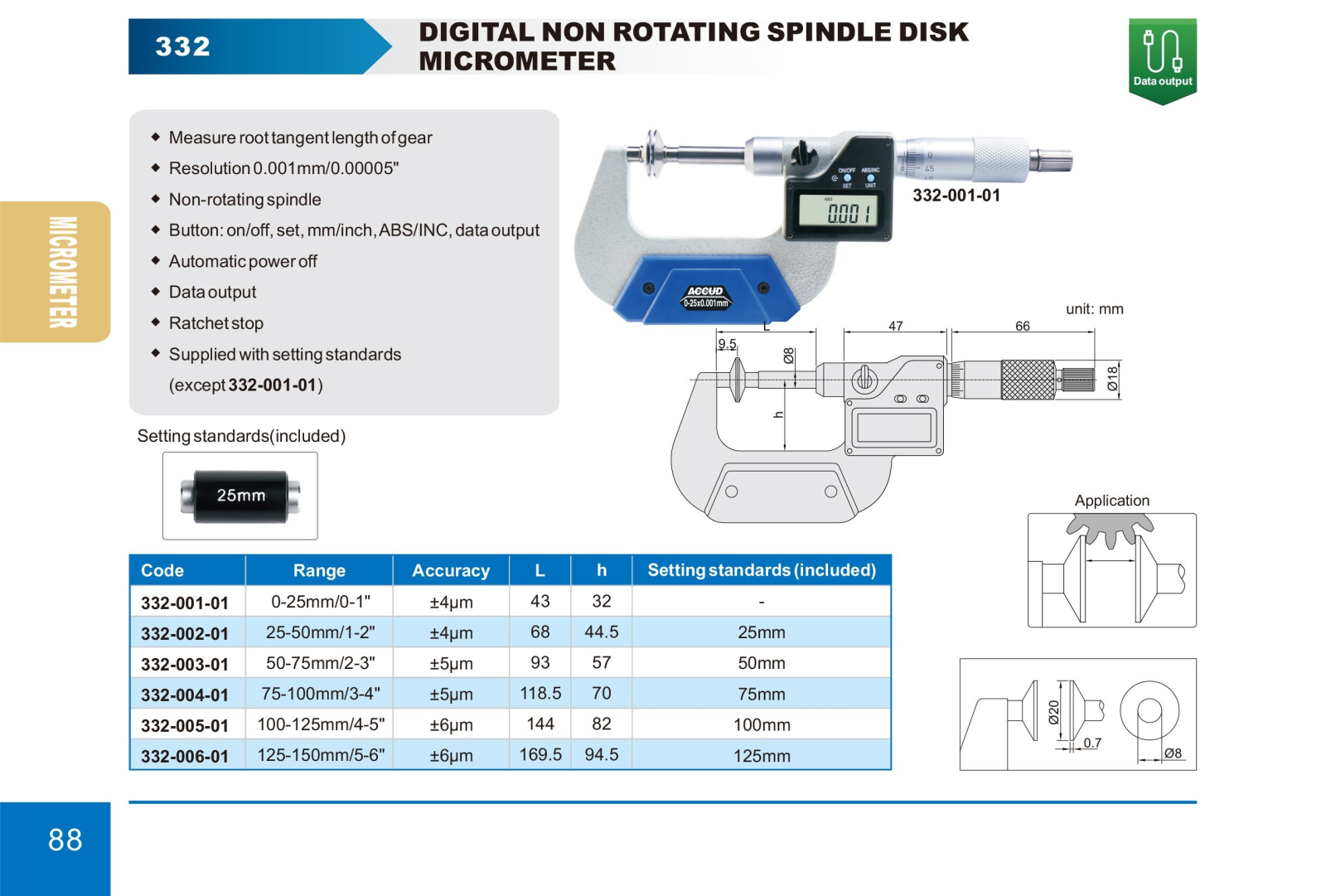

Micrometrul digital cu disc ACCUD, cod produs 332-006-01, reprezinta o solutie avansata de masurare conceputa special pentru aplicatii industriale de mare anvergura, cum ar fi productia si verificarea rotilor dintate cu diametre mari. Spre deosebire de un micrometru standard cu nicovala si tija plane, acest model din seria 332 integreaza flanse speciale in forma de disc la nivelul suprafetelor de contact. Asa cum se poate observa in schita tehnica detaliata din documentatia de serie, aceste discuri au un diametru exterior de 20 mm si o margine extrem de subtire, de numai 0,7 mm. Aceasta configuratie constructiva specifica permite introducerea usoara a discurilor de masura intre flancurile dintilor, facilitand determinarea exacta a lungimii peste dinti la angrenaje cilindrice cu dinti drepti sau inclinati. Cu un domeniu de lucru extins de 125-150 mm, o rezolutie fina de 0.001 mm si o precizie structurala de +/- 6 µm, instrumentul este indispensabil in atelierele de prelucrari mecanice grele si pe liniile de control al calitatii pentru reductoare mari, utilaje si echipamente industriale.

O caracteristica inovatoare a modelului ACCUD 332-006-01 o reprezinta mecanismul cu tija non-rotativa. In timpul actionarii tamburului, tija executa doar o miscare de translatie axiala (avans pur liniar), fara sa se roteasca in jurul propriei axe. Acest detaliu tehnic este esential atunci cand se masoara roti dintate sau materiale sensibile, deoarece elimina complet fortele de frecare transversala si riscul de torsiune sau zgariere a suprafetei piesei evaluate. Pentru a asigura o constanta perfecta in determinari si a inlatura erorile umane cauzate de o strangere prea ferma, dispozitivul este prevazut cu un tambur cu clichet, care limiteaza forta aplicata la aceeasi valoare standardizata. Corpul micrometrului este optimizat din punct de vedere geometric pentru piese voluminoase, avand o lungime utila de deschidere (L) de 169,5 mm si o inaltime interioara a cadrului (h) de 94,5 mm, asigurand stabilitatea necesara pe pozitia de masura.

Modulul electronic integrat este intuitiv si usor de exploatat. Tastatura mata pozitionata sub ecranul LCD ofera acces rapid la functii cheie: operatorul poate schimba instantaneu sistemul de unitati din milimetri in inchi si poate comuta intre modul de masurare absolut si cel incremental. Modul incremental este deosebit de util pentru verificarea rapida a abaterilor dintr-o serie de piese raportate la o cota nominala. Instrumentul include, de asemenea, o functie inteligenta de oprire automata pentru conservarea bateriei si un port pentru iesirea de date, ce permite exportul electronic al valorilor catre computere sau sisteme software de control statistic al calitatii.

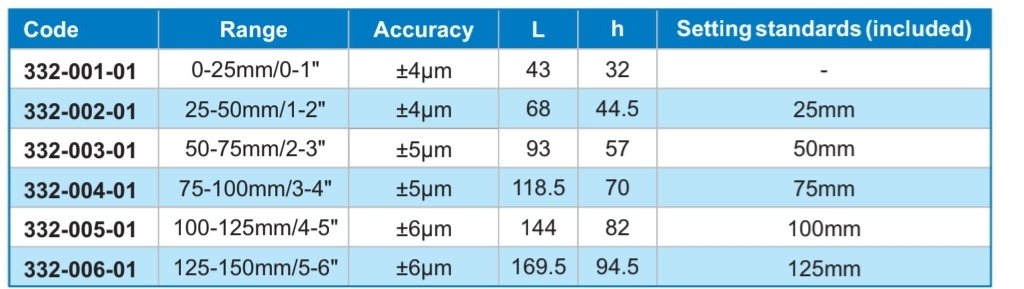

Specificatii tehnice

• Cod produs: 332-006-01

• Domeniu de masurare: 125 - 150 mm / 5 - 6"

• Rezolutie afisaj: 0,001 mm / 0,00005"

• Acuratete structurala: +/- 6 µm

• Mecanism tija: Non-rotativa (miscare liniara)

• Diametru disc de masura: 20 mm

• Grosime margine disc: 0,7 mm

• Dimensiuni constructive corp (L x h): 169,5 x 94,5 mm

• Sistem de masura: Absolut si incremental

• Sistem de strangere: Tambur cu clichet incorporat

• Conectivitate: Port iesire de date

• Economisire baterie: Functie de oprire automata

• Etalon de setare inclus: 125 mm

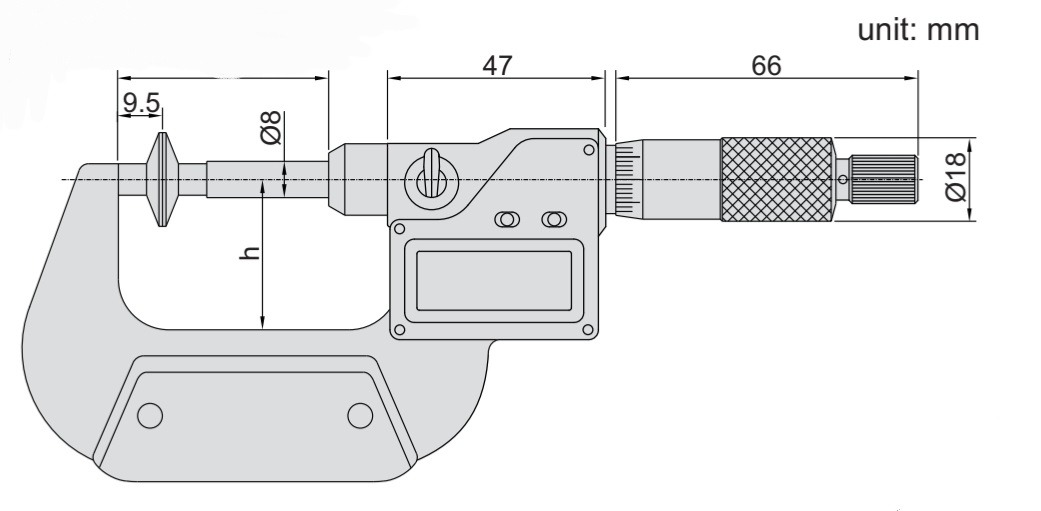

Dimensiuni

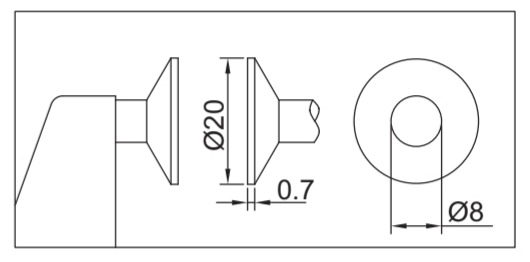

Schema de masurare

Functionalitati si avantaje

• Suprafete tip disc pentru angrenaje: Permite asezarea corecta si masurarea lungimii peste dinti la rotile dintate, fante adanci sau alte detalii constructive greu accesibile micrometrelor standard.

• Tija cu avans non-rotativ: Protejeaza flancurile dintilor si zonele de contact impotriva uzurii prin frecare in timpul strangerii, garantand masuratori curate si stabile.

• Etalon de calibrare inclus: Furnizarea instrumentului impreuna cu etalonul de setare de 125 mm asigura o verificare rapida si o recalibrare facila a punctului de pornire direct la locul de munca.

• Design geometric robust: Cotes structurale extinse (L=169,5mm, h=94,5mm) si diametrul axului de 8 mm ofera spatiul necesar pentru piese de mari dimensiuni, mentinand o rigiditate structurala superioara si minimizand flexiunile mecanice.

• Constanta in masurare prin clichet: Mecanismul de oprire cu frictiune asigura aplicarea aceleiasi presiuni la fiecare strangere, optimizand repetabilitatea rezultatelor.

• Integrare in fluxuri de date: Portul dedicat pentru transferul de date elimina erorile de transcriere manuala, facilitand arhivarea digitala a masuratorilor.

Continut pachet

• Micrometru digital cu disc ACCUD 332-006-01.

• Etalon de setare si calibrare de 125 mm.

• Boxa rigida pentru depozitare curata, organizare si transport securizat.

Mod de utilizare si intretinere

• Operare: Curatati cu atentie suprafetele de masura tip disc si etalonul de calibrare de 125 mm. Porniti instrumentul si apropiati discurile peste etalonul inclus utilizand exclusiv tamburul cu clichet pentru a verifica punctul de pornire (125 mm); daca este necesar, apasati tasta set pentru calibrare. Deschideti micrometrul, pozitionati discurile de masura astfel incat sa cuprinda numarul corespunzator de dinti ai rotii evaluate (conform fisei tehnice a angrenajului). Rotiti tamburul cu clichet pana cand acesta emite 2-3 sunete specifice si cititi valoarea cotei afisate pe ecranul LCD.

• Intretinere: Dupa utilizare, stergeti tija si discurile de masura cu o laveta moale, curata si uscata pentru a indeparta urmele de ulei, praf sau amprente. Protejati marginile fine de 0,7 mm si fetele rectificate ale discurilor impotriva socurilor mecanice sau loviturilor, deoarece orice ciupitura sau deformare va afecta direct precizia aparatului. Cand nu este utilizat, depozitati instrumentul cu discurile usor departate, fara sa ramana stranse in contact direct, in cutia sa de protectie, intr-un spatiu uscat si ferit de schimbari bruste de temperatura. Daca aparatul ramane nefolosit pe o perioada indelungata, scoateti bateria pentru a proteja circuitele electronice de posibile scurgeri.
