Micrometru mecanic cu disc si arbore nerotativ INSIZE 75-100mm, rezolutie 0,01mm

Micrometrul mecanic INSIZE cu discuri si arbore nerotativ pentru intervalul 75-100 mm este un instrument specializat, proiectat pentru a oferi o acuratete superioara in masurarea rotilor dintate voluminoase. Avantajul major al acestui model este arborele nerotativ: tija de masurare avanseaza liniar, fara a se roti in momentul contactului cu piesa. Aceasta tehnologie este esentiala pentru a elimina fortele de torsiune si frecarea discurilor pe flancurile dintilor, prevenind astfel zgarierea suprafetelor rectificate si asigurand o durata de viata extinsa a contactelor de masura.

Suprafetele de masurare plate, sub forma de discuri cu diametrul de 20 mm, sunt ideale pentru determinarea cotei peste dinti (lungimea tangenta comuna). De asemenea, acest micrometru este alegerea optima pentru masurarea materialelor sensibile, precum cauciucul, garniturile de mari dimensiuni sau foliile industriale, unde discurile distribuie presiunea uniform, evitand comprimarea materialului si erorile de masurare asociate varfurilor standard.

Avantaje constructive si beneficii tehnice

Tehnologie cu arbore nerotativ: Asigura un avans stabil si un contact static pe piesa, eliminand riscul de eroare cauzat de frecarea rotativa si protejand integritatea pieselor cu finisaje de inalta calitate.

Discuri de masurare Ø20 mm: Geometria discurilor permite patrunderea facila intre flancurile dintilor si asigura o asezare stabila pe profilul danturii pentru roti dintate cu diametre mari.

Performanta si fiabilitate: Instrumentul ofera o precizie de 5 µm si un paralelism al discurilor de 5 µm, fiind calibrat pentru a raspunde celor mai exigente cerinte din productia de serie si controlul tehnic de calitate (CTC).

Sistem de control al fortei: Dotat cu clichet integrat (Ratchet Stop) pentru a garanta aplicarea unei forte de strangere constante, eliminand variatiile de masurare ce pot aparea intre diferiti operatori.

Cala de reglare inclusa: Deoarece intervalul incepe de la 75 mm, pachetul include o cala etalon pentru verificarea periodica a preciziei si setarea corecta a punctului zero inainte de inceperea masuratorilor.

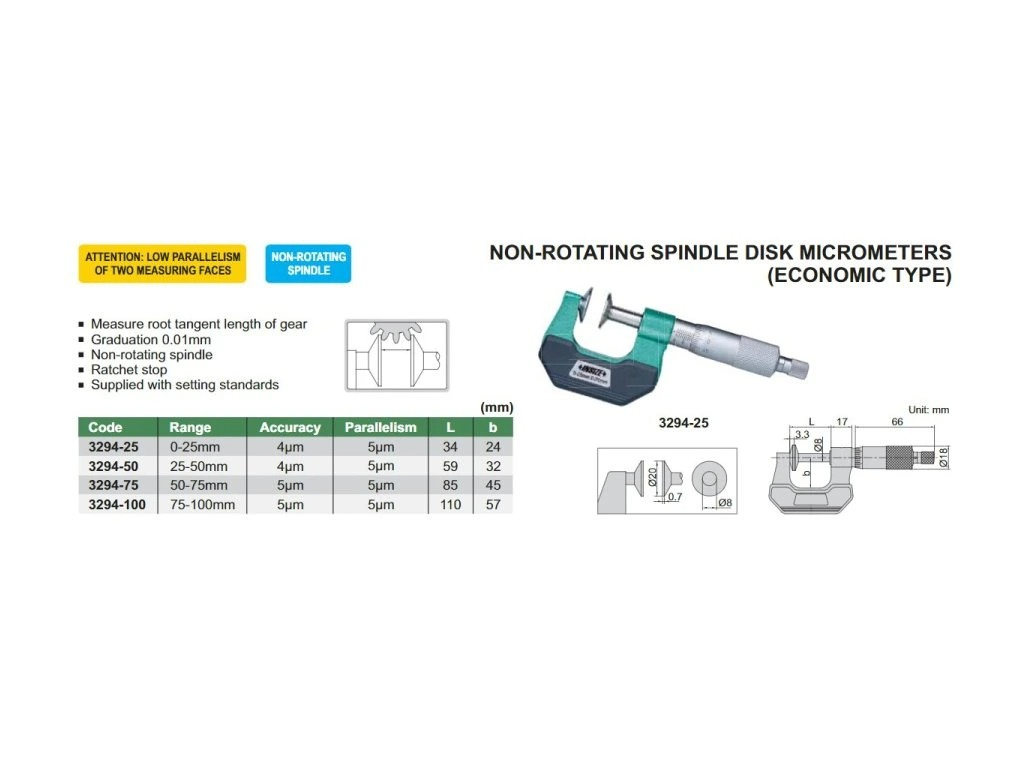

Specificatii tehnice detaliate

• Interval de masurare: 75 - 100 mm

• Rezolutie (Gradatie): 0,01 mm

• Precizie: 5 µm

• Paralelism: 5 µm

• Dimensiune discuri: Ø 20 mm

• Tip tija: Arbore nerotativ

• Accesorii: Cala de reglare inclusa (75 mm), surub de blocare

Recomandari de utilizare si mentenanta

Pentru a mentine paralelismul de 5 µm, METROTECH.ro recomanda stergerea riguroasa a suprafetelor discurilor cu o laveta fina, fara scame, inainte de fiecare utilizare. Orice impuritate ramasa pe discuri poate altera rezultatul final. Verificati periodic acuratetea instrumentului folosind cala de reglare de 75 mm inclusa. Dupa utilizare, depozitati micrometrul in cutia originala, intr-un mediu stabil, ferit de umezeala si praf, pentru a proteja mecanismul de precizie al arborelui nerotativ.
