Menghina de precizie Dasqua 0 - 120mm, latime 100mm, precizie 0.005mm

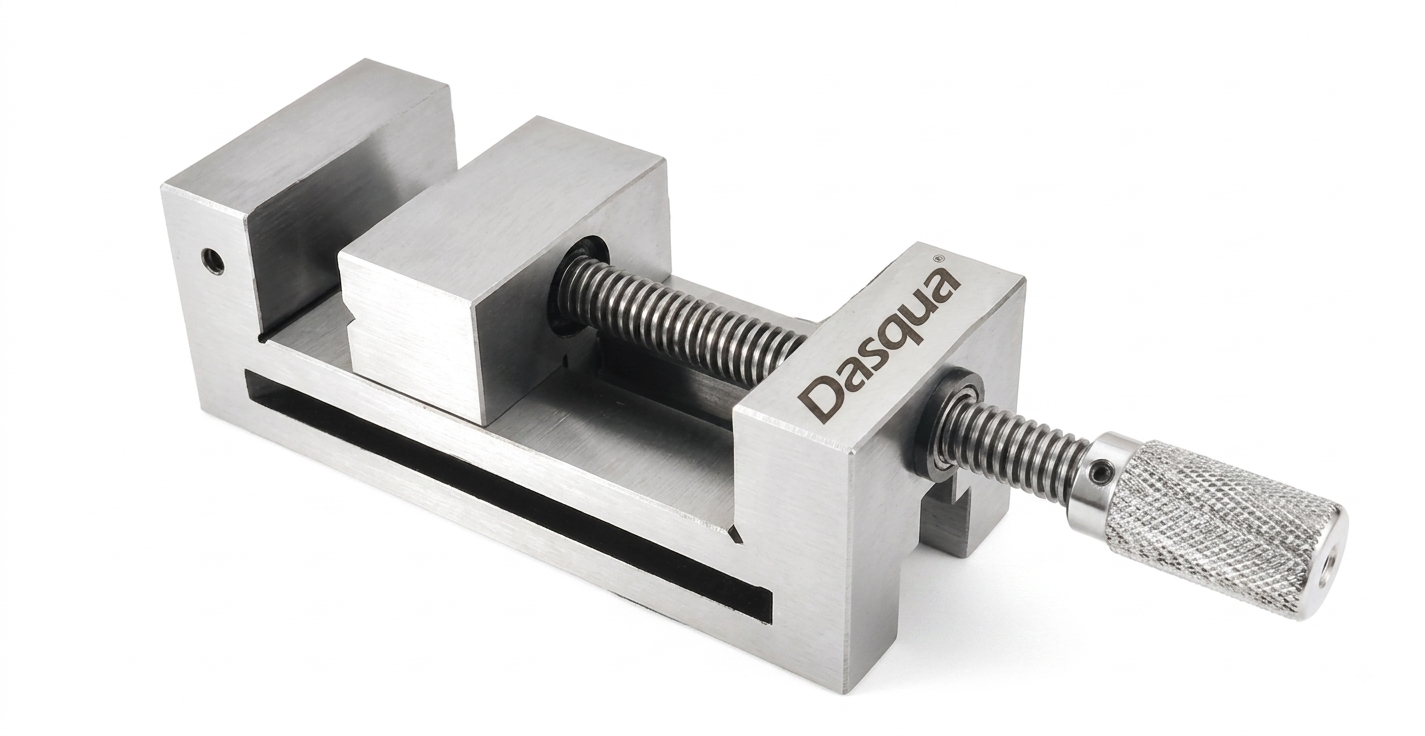

Menghina de precizie Dasqua latime bac 100mm este un dispozitiv mecanic de fixare de inalta performanta, dezvoltat special pentru operatiuni de sculerie, rectificare, electroeroziune (EDM), frezare si control al calitatii. Echipamentul asigura o strangere extrem de ferma si o pozitionare repetabila a pieselor de prelucrat, fiind indispensabil in atelierele de prelucrari mecanice de inalta acuratete.

Fabricata din otel aliat de inalta calitate, calit si stabilizat structural, menghina este rectificata fin pe toate suprafetele active pana la un finisaj tip oglinda. Aceasta ofera o toleranta stricta de perpendicularitate de 0.005 mm si un paralelism impecabil pe toate laturile critice. Bacul mobil este prevazut cu canale in V orizontale si verticale pentru fixarea sigura a pieselor cilindrice si patrate, iar geometria de strangere exercita o presiune orientata spre inainte si in jos pentru a preveni ridicarea piesei in timpul prelucrarii.

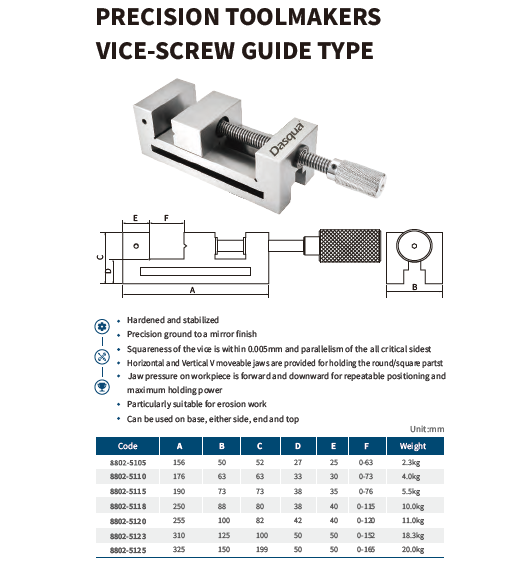

Specificatii tehnice:

• Producator / Brand: Dasqua

• Cod produs: 8802-5120

• Tip ghidaj: Cu surub filetat (Screw Guide Type)

• Latime bac (B): 100 mm

• Deschidere maxima bacuri (F): 0 ~ 120 mm

• Lungime corpul menghinei (A): 255 mm

• Inaltime totala (C): 82 mm

• Inaltime baza (D): 42 mm

• Lungime bac fix (E): 40 mm

• Perpendicularitate: Sub 0.005 mm

• Paralelism suprafete: 0.005 mm

• Material: Otel aliat tratat termic, calit si stabilizat

• Suprafete: Rectificate de precizie (mirror finish)

• Greutate net: 11.0 kg

• Ambalare: Cutie lemn / carton rezistent

Dimensiuni:

• Dimensiuni gabarit: 255 x 100 x 82 mm (A x B x C)

Aplicatii:

• Operatii de rectificare si finisare: Fixarea pieselor pe masini de rectificat plan sau profilat.

• Electroeroziune (EDM): Ideal utilizabila in cuva masinilor de electroeroziune cu fir sau cu electrod masiv datorita geometriei versatile.

• Control si masurare metrologica: Pozitionarea precisa a pieselor complexe pe mese de trasat sau echipamente CMM.

• Sculerie si prelucrari fine: Frezarea si gaurirea pieselor de medii si mari dimensiuni cu tolerante foarte stranse.

Functionalitati si avantaje:

• Precizie ridicata de 0.005 mm: Garanteaza perpendicularitatea si paralelismul pe toate laturile active de fixare.

• Fixare universala pe 5 fete: Poate fi asezata si utilizata pe baza, pe oricare dintre cele doua laturi, pe capat sau pe partea superioara.

• Mecanism anti-ridicare a piesei: Presiunea exercitata pe piesa este dirijata spre inainte si in jos, asigurand o pozitionare repetabila si stabila.

• Bac mobil cu canal V: Prevazut cu canale V orizontale si verticale pentru prinderea facila a barelor rotunde sau patrate.

• Otel stabilizat si rectificat oglinda: Rezistenta ridicata la uzura si uzura prematura in medii de lucru exigente.

Continut pachet:

• 1x Menghina de precizie Dasqua latime bac 100mm (8802-5120)

• 1x Maner / cheie de strangere

• 1x Cutie de protectie si transport

Descriere detaliata: Menghina de precizie Dasqua 8802-5120 din seria Toolmakers Vice reprezinta un standard de referinta pentru atelierele de sculerie si finisare mecanica. Conceptia sa rigida permite strangerea ferma a semifabricatelor fara devieri geometrice, oferind o forta de retinere maxima. Designul plat pe toate laturile permite intoarcerea si pozitionarea menghinei pe oricare dintre fețele sale rectificate, oferind flexibilitate maxima in timpul reglajelor pe masa masinii-unelte.

Mod de utilizare si intretinere:

• Operare: Curatati suprafata de asezare si ghidajele menghinei. Pozitionati piesa intre bacuri, utilizand canalul V integrat pentru piese cilindrice. Rotiti surubul de ghidaj pentru a strage piesa pana la fixarea completa, asigurandu-va ca presiunea exercitata coboara piesa pe baza menghinei.

• Intretinere: Dupa utilizare, curatati spanul si lichidul de racire/aschiere. Stergeti toate suprafetele rectificate cu o laveta moale si aplicati o pelicula subtire de ulei protector anticoroziv. Depozitati menghina intr-un mediu uscat, ferita de socuri mecanice.
