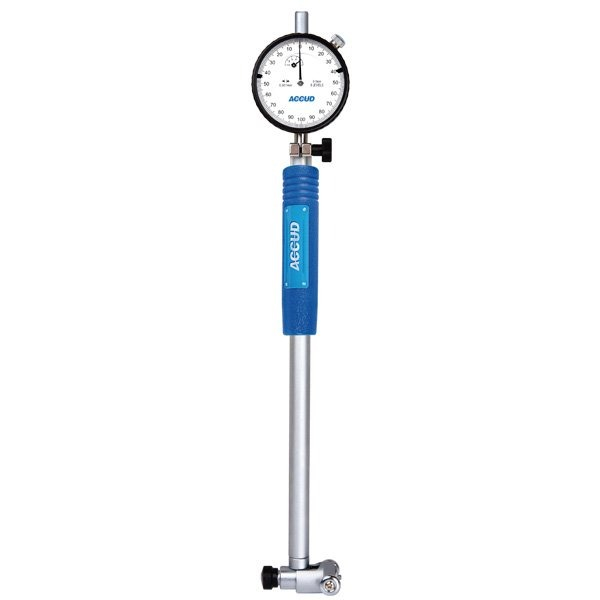

Trusa alezaj cu comparator mecanic subito ACCUD domeniu 18-35mm x 0.01mm

Trusa de alezaj cu comparator mecanic (subito) ACCUD 18-35mm 0.01mm (cod produs 251-035-11) din seria 251 Dial Bore Gauge este un instrument de inalta precizie conceput pentru determinarea abaterilor dimensionale si geometrice ale alezajelor cilindrice. Echipamentul este ideal pentru atelierele de prelucrari mecanice, rectificari auto si departamentele de control tehnic de calitate (CTC).

Aparatul masoara prin metoda comparativa diametrul interior pe o plaja de la 18 la 35 mm, avand o adancime de patrundere de 141 mm. Tija este echipata la capat cu o punte autocentranta cu role de ghidaj si un mecanism articulat de translatie care transmite deplasarea palpatorului direct la tija ceasului comparator mecanic inclus (cursa de 3 mm, pas de 0.01 mm). Palpatorul mobil este realizat cu varf ceramic de inalta rezistenta la frecare, protejand alezajul si eliminand uzura prematura a punctului de contact.

Trusa include 9 nicovale fixe interschimbabile si 2 inele distantiere (gaskets), permitand configurarea rapida a oricarei cote nominale din interval. Mansonul izolant montat pe corpul tijei previne transmiterea caldurii de la mana operatorului, eliminand erorile de dilatare termica in timpul masuratorilor de finete.

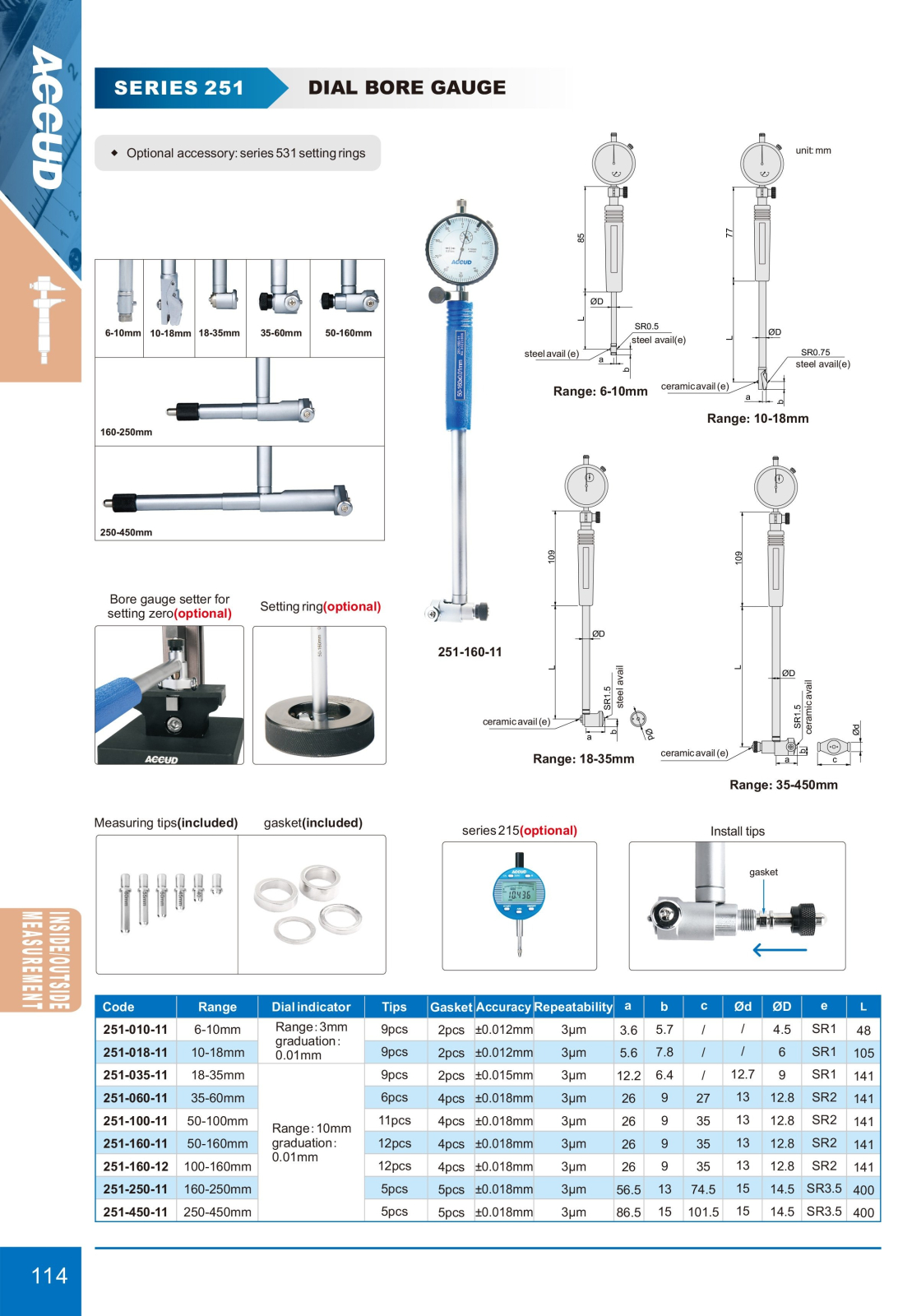

Specificatii tehnice:

• Producator / Brand: ACCUD

• Seria: Series 251 Dial Bore Gauge

• Model / Cod produs: 251-035-11

• Tip instrument: Trusa de alezaj cu ceas comparator mecanic (subito)

• Domeniu de masurare: 18 ~ 35 mm

• Ceas comparator inclus: Analogic, cursa 3 mm, gradatie/rezolutie 0.01 mm

• Precizie instrument: ±0.015 mm

• Repetabilitate: 3 µm

• Adancime de masurare (lungime tija L): 141 mm

• Dimensiuni cap masura: a = 12.2 mm, b = 6.4 mm, Ød = 12.7 mm, ØD = 9 mm

• Raza de curbura varfuri (e): SR1

• Material varfuri contact: Palpator mobil ceramic, nicovale din otel calit

• Numar palpatoare fixe incluse: 9 bucati

• Numar inele distantiere incluse: 2 bucati

• Ambalare: Caseta rigida capitonata pentru protectie si transport

Dimensiuni:

• Domeniu diametre: 18 - 35 mm

• Adancime de lucru tija: 141 mm

• Diametru tija de ghidaj: 9 mm

Aplicatii:

• Rectificari motoare auto si utilaje: Verificarea alezajelor pentru bucse, cilindri mici, ghidaje de supape si lagare de biela.

• Prelucrari mecanice prin aschiere: Controlul dimensional intern al alezajelor executate pe strunguri, centre CNC sau masini de frezat.

• Receptie CTC si mentenanta industriala: Detectarea uzurii neuniforme, a conicitatii (diferenta capat-baza) si a ovalitatii orificiilor cilindrice.

• Asamblari de precizie: Ajustarea ajustajelor cu strangere sau cu joc pentru rulmenti si arbori.

Functionalitati si avantaje:

• Punte autocentranta precisa: Asigura alinierea automata pe diametrul maxim al cilindrului, prevenind erorile unghiulare.

• Palpator mobil cu bila ceramica: Ofera rezistenta superioara la uzura abraziva comparativ cu palpatoarele clasice metalice.

• Set complet de nicovale si saibe: Cele 9 varfuri si 2 distantiere asigura acoperirea continua a intervalului 18-35 mm fara goluri de cota.

• Adancime utila de 141 mm: Permite patrunderea adanca in blocuri cilindrice si carcase compacte.

• Manson de protectie termica: Reduce transferul termic de la mana utilizatorului pe tija de masurare.

Continut pachet:

• 1x Tija de alezaj ACCUD cu mecanism autocentrant (L=141 mm)

• 1x Ceas comparator mecanic ACCUD (domeniu 3 mm, rezolutie 0.01 mm)

• 1x Manson de protectie termoizolant pentru ceas

• 1x Set 9 palpatoare fixe interschimbabile (18-35 mm)

• 1x Set 2 inele distantiere de calibrare

• 1x Caseta solida din plastic pentru transport si depozitare

• 1x Manual de utilizare

Descriere detaliata: Trusa subito ACCUD 251-035-11 foloseste principiul masurarii indirecte/comparative: comparatorul mecanic este adus la cota nominala dorita cu ajutorul unui micrometru de exterior cu cale plan-paralele sau al unui inel de calibrare etalon (setting ring). Odata introdus in piesa, aparatul detecteaza instantaneu abaterile de la cota setata prin balansarea usoara a tijei, punctul de intoarcere al acului marcand diametrul minim real pe directia inspectata. Constructia rigida asigura repetabilitatea determinarilor in limita a 3 µm.

Mod de utilizare si intretinere:

• Operare: Alegeti combinatia potrivita de palpator si distantier pentru diametrul urmarit. Reglati ansamblul la cota nominala folosind un inel etalon sau un micrometru de exterior fixat pe suport. Rotiti cadranul comparatorului astfel incat acul sa indice cifra zero la punctul de intoarcere. Introduceti capul subito-ului in alezaj, oscilati usor tija in plan axial si notati punctul de inversare a directiei acului; abaterea fata de zero indica cota reala a alezajului.

• Intretinere: Pastrati punctele de contact, filetele nicovalelor si ghidajele puntii de centrare curate, stergandu-le cu o laveta uscata. Nu lubrifiati mecanismul intern cu uleiuri dense. Dupa fiecare utilizare, demontati ceasul comparator si asezati componentele in lacasurile formate din caseta de transport.
