Ceas comparator mecanic INSIZE 0–25 mm, rezolutie 0,01 mm, carcasa spate plata, DIN 878

Instrument profesional cu cursa extinsa pentru alinieri si verificari geometrice de precizie

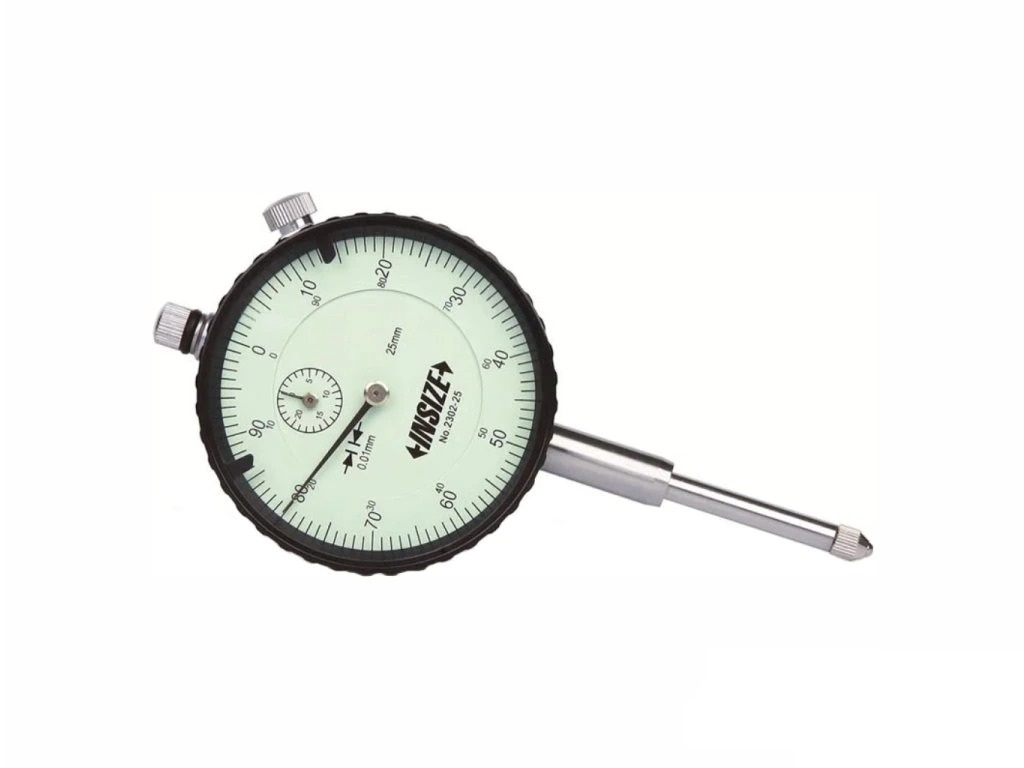

Modelul INSIZE 2302-25F reprezinta un ceas comparator mecanic (Dial Indicator) de inalta performanta, dezvoltat pentru masurarea si inspectia abaterilor dimensionale si geometrice in atelierele de prelucrari mecanice, strungherie, confectii metalice si laboratoare de control al calitatii. Spre deosebire de modelele standard cu cursa scurta, acest instrument ofera un interval de masurare marit, de pana la 25 mm, mentinand o rezolutie fina de 0.01 mm, ceea ce il face extrem de versatil pentru aplicatii care implica deplasari sau variatii structurale mai mari.

Aparatul este configurat standard cu o carcasa spate plata (flat back), fara ureche de prindere proeminenta. Acest design compact optimizeaza montarea in suporturi stranse, dispozitive fixe de control si sisteme de masura personalizate. Cu o acuratete de 35 $mu$m si un histerezis redus la 7 $mu$m, ceasul ofera o repetabilitate excelenta a citirilor pe intreaga sa cursa.

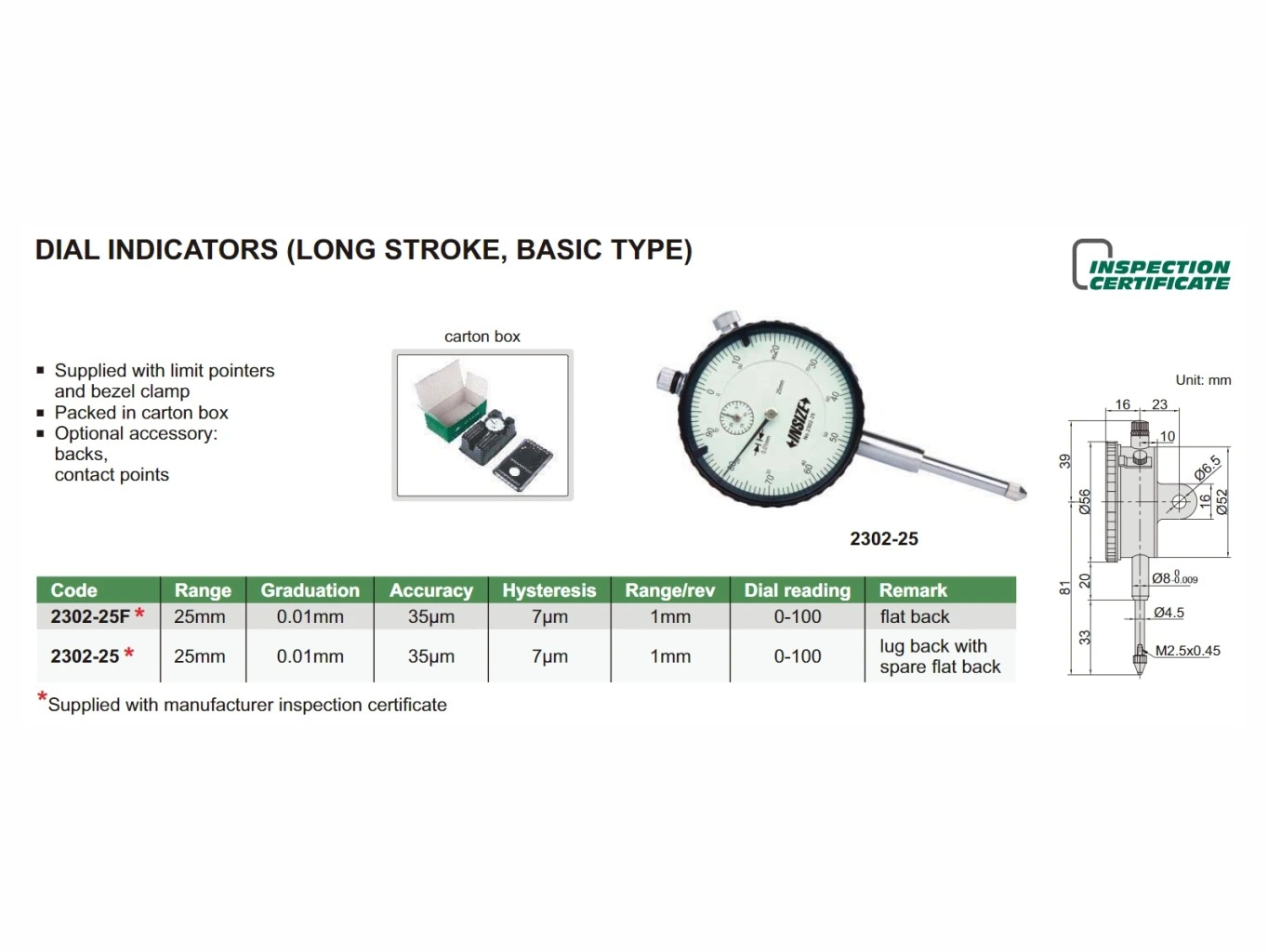

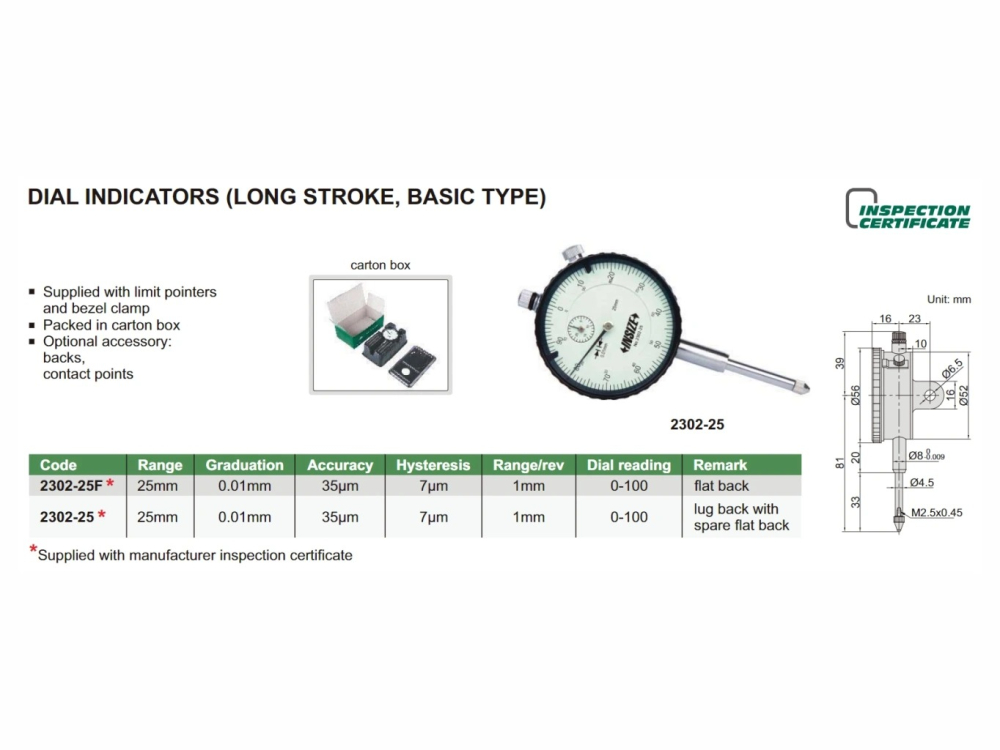

Specificatii tehnice

• Cod produs: 2302-25F.

• Interval de masurare: 0 - 25 mm.

• Gradatie scala: 0,01 mm.

• Precizie garantata: 35 $mu$m.

• Histerezis (Eroare de intoarcere): 7 $mu$m.

• Tip carcasa posterioara: Spate plat (flat back).

Functionalitati si avantaje

• Interval extins de 25 mm: Permite monitorizarea unor curse lungi de deplasare sau masurarea unor piese cu variatii geometrice pronuntate, fara a schimba pozitia suportului de baza.

• Constructie modulara a carcasei: Designul cu spate plat poate fi modificat oricand prin achizitia de carcase posterioare interschimbabile, oferind o adaptabilitate maxima pentru orice tip de prindere industriala.

• Cadran dublu de citire: Mecanismul integreaza un indicator principal pentru sutimile de milimetru si un mini-contor circular pentru inregistrarea milimetrilor intregi parcursi, prevenind confuziile la citirile pe distante mari.

• Compatibilitate extinsa cu palpatoare speciale: Tija inferioara permite montarea unei game largi de varfuri de contact (cu bila, plate, tip ac, lama sau rola), adaptand instrumentul la texturi si geometrii diverse de piese.

Continut pachet

• Ceas comparator mecanic INSIZE 2302-25F.

• Cutie rigida de depozitare si protectie.

Accesorii optionale (Disponibile separat)

• Carcase spate de schimb INSIZE:

  • Carcasa spate magnetica (Cod: 7331-M1)

  • Carcasa spate plata (Cod: 7330-F2)

  • Carcasa cu clemă / ureche de prindere (Cod: 7330-L2)

• Palpatoare si varfuri de masura speciale INSIZE:

  • Palpatoare cu bila (6282-0101~0110, 6282-0301~0305)

  • Palpatoare convexe (6282-0202~0210)

  • Palpatoare sferice (6282-0401)

  • Palpatoare conice (6282-061, 6282-0701, 6282-0801, 6282-0901)

  • Palpatoare plate (6282-1101, 6282-1201, 6282-1201~1205, 6282-1301)

  • Palpatoare tip ac (6282-1701~1717, 6282-1601~1604)

  • Palpatoare tip cutit (6282-1001)

  • Palpatoare tip lama (6282-1801)

  • Palpatoare cu rola (6282-1901)

  • Set complet de 6 palpatoare mixte (Cod: 6282-S6)

Mod de utilizare si intretinere

• Operare: Fixati ceasul comparator pe o baza stabila (suport magnetic articulat sau stand rigid) utilizand bucsa de ghidaj a tijei sau o carcasa spate cu clema (optionala). Aduceti varful de masura in contact direct cu suprafata piesei de testat si aplicati o usoara apasare pentru pre-tensionare. Rotiti cadranul exterior pana cand acul se pozitioneaza la gradatia zero. Glisati piesa lent sau rotiti-o in jurul axei sale pentru a monitoriza variatiile indicate de ac.

• Intretinere: Tija culisanta trebuie sa ramana intotdeauna complet curata si uscata. Este strict interzisa aplicarea de uleiuri, vaselina sau alte lubrifiante pe tija, deoarece acestea atrag praful abraziv si blocheaza angrenajele mecanice interne fine. Evitati socurile mecanice bruste pe axul de masura sau aplicarile de forte laterale. Dupa utilizare, curatati corpul aparatului cu o laveta moale si uscata si pastrati-l in cutia sa rigida.
