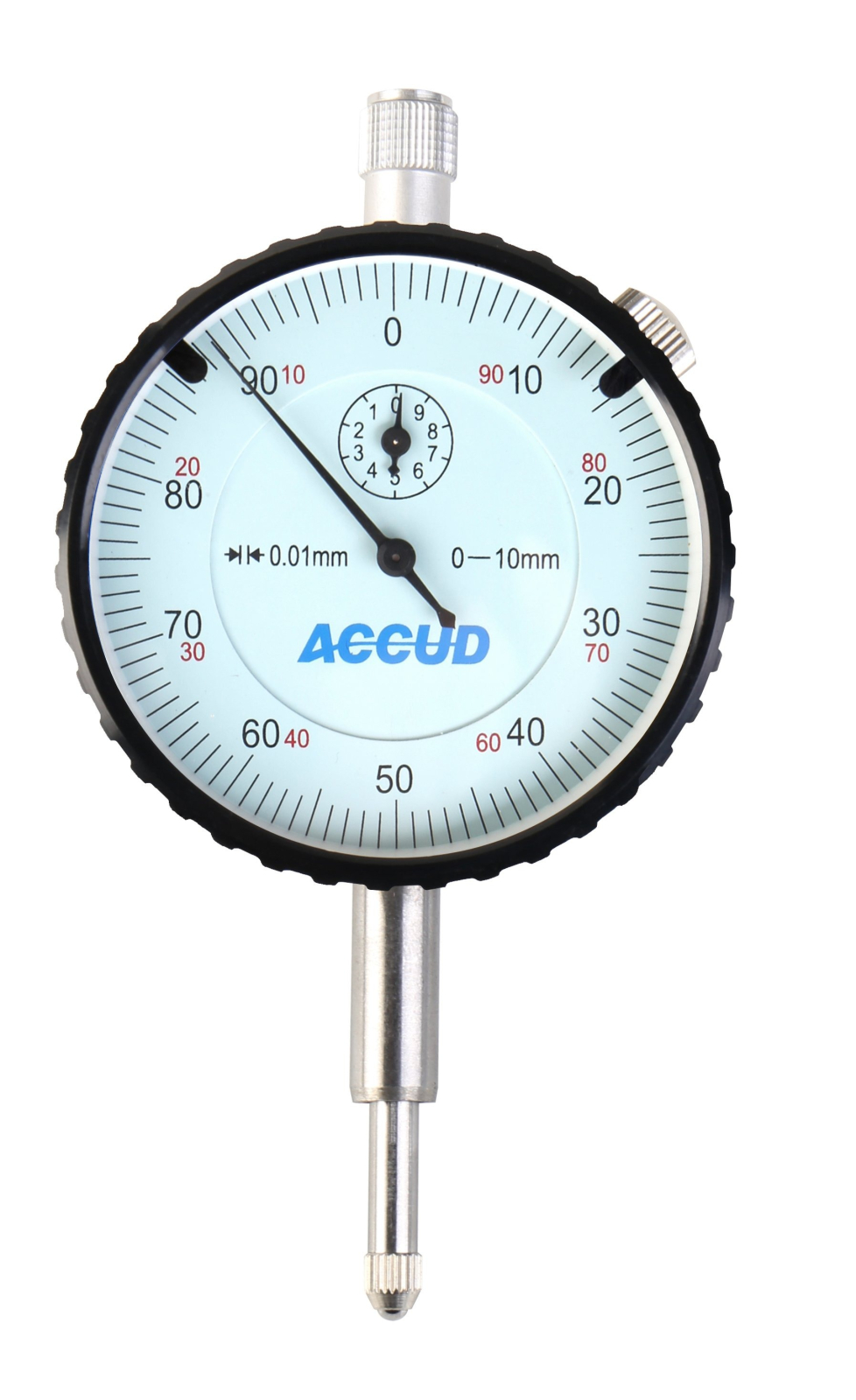

Ceas comparator mecanic ACCUD 0–10 mm x 0,01 mm, precizie 0,02 mm

Ceas comparator mecanic de precizie ACCUD 223-010-11, domeniu 0-10 mm, rezolutie 0.01 mm, precizie 20 µm, fixare spate cu ureche (lug back), reglaj toleranta si surub blocare

Ceasul comparator mecanic ACCUD 223-010-11 este un instrument profesional de masura si control, conceput pentru determinarea abaterilor dimensionale si de forma cu o precizie ridicata. Cu o cursa de masurare de 0-10 mm si o rezolutie a scarii de 0.01 mm (fiecare rotatie completa a acului principal reprezinta 1 mm), acest ceas comparator este ideal pentru utilizare pe stative magnetice sau dispozitive speciale de control.

Modelul 223-010-11 vine echipat standard cu un capac posterior prevazut cu ureche de prindere (lug back, orificiu Ø 6.5 mm), facilitand o montare rapida si rigida pe brat de stativ. Instrumentul dispune de markeri de limita reglabili pe cadran pentru identificarea vizuala rapida a tolerantelor admisibile, precum si de un surub superior de blocare a ghidajului rotativ pentru stabilirea rapida a punctului zero.

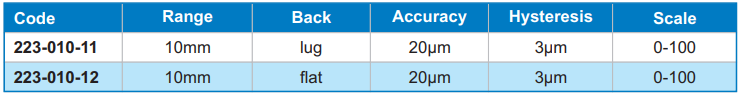

Specificatii tehnice

• Producator / Brand: ACCUD

• Cod model: 223-010-11

• Interval de masurare: 0 - 10 mm

• Gradatie: 0.01 mm

• Precizie (Accuracy): 20 µm

• Histerezis (Hysteresis): 3 µm

• Scara rotativa: 0 - 100

• Cursa per rotatie ac principal: 1 mm

• Diametru exterior cadran: Ø 58 mm

• Diametru tija fixare: Ø 8 mm

• Tip capac posterior: Cu ureche de montaj (Lug back)

• Diametru orificiu ureche: Ø 6.5 mm

• Filet palpator / varf: M2.5x0.45

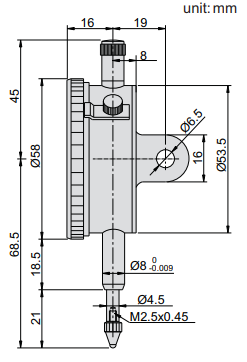

Dimensiuni


Palpatoare OPTIONALE

Aplicatii

Functionalitati si avantaje

• Capac cu ureche de prindere pe spate (Lug Back): Ofera opțiune suplimentara si sigura de fixare pe suporturi de masurare sau stative magnetice.

• Indicatoare de limita de toleranta (Limit hands): Permit setarea vizuala a limitelor minima si maxima admise pentru inspectii de serie rapide.

• Surub de blocare a cadranului: Fixeaza pozitia scarii rotative pentru a mentine punctul de zero setat in timpul utilizarii.

• Mecanism intern de precizie: Asigura un histerezis foarte mic (doar 3 µm) si repeta pozitionarea cu acuratete.

• Filet standardizat M2.5: Permite inlocuirea facila a palpatorului cu diferite modele si forme de varfuri (disponibile optional, seria ACCUD 270).

Continut pachet

• 1x Ceas comparator mecanic ACCUD 0-10 mm cu ureche de prindere (223-010-11)

• 1x Cutie individuala de protectie

• 1x Certificate de inspectie / calitate de la producator

Descriere produs

Ceasul comparator mecanic ACCUD 223-010-11 reprezinta o solutie fiabila si precisa pentru ateliere de prelucrare mecanica, matriterii, statii auto si departamente de control al calitatii. Datorita tijei standardizate de Ø 8 mm si monturii spate cu ureche, ceasul poate fi adaptat usor pe orice stativ magnetic, suport fix sau suport de masurat adancimea.

Cadranul clar de Ø 58 mm cu scala 0-100 si indicatoarele rosii de toleranta eficientizeaza procesul de verificare a pieselor realizate in serie, permitand identificarea rapida a abaterilor fata de piesa etalon.

Mod de utilizare si intretinere

• Operare: Montati ceasul pe un stativ magnetic sau dispozitiv rigid folosind tija de Ø 8 mm sau urechea de prindere din spate. Pozitionati palpatorul pe piesa de verificat exercitand o pretensionare usoara a acului. Slabiti surubul lateral, rotiti cadranul exterior pana cand diviziunea zero se aliniaza cu acul indicator, apoi strangeti surubul de blocare. Ajustati cele doua ace roșii de toleranta la valorile de abatere admise.

• Intretinere: Pstrati curata tija culisanta si stergati-o cu o laveta uscata, fara scame. Nu aplicati uleiuri sau vaseline pe tija culisanta, deoarece acestea pot atrage praf si pot bloca mecanismul intern angrenat. Feriti instrumentul de lovituri si depozitati-l in cutia sa de protectie cand nu este utilizat.
