Ceas comparator mecanic ACCUD 0–25 mm x 0,01 mm, precizie 0,035 mm

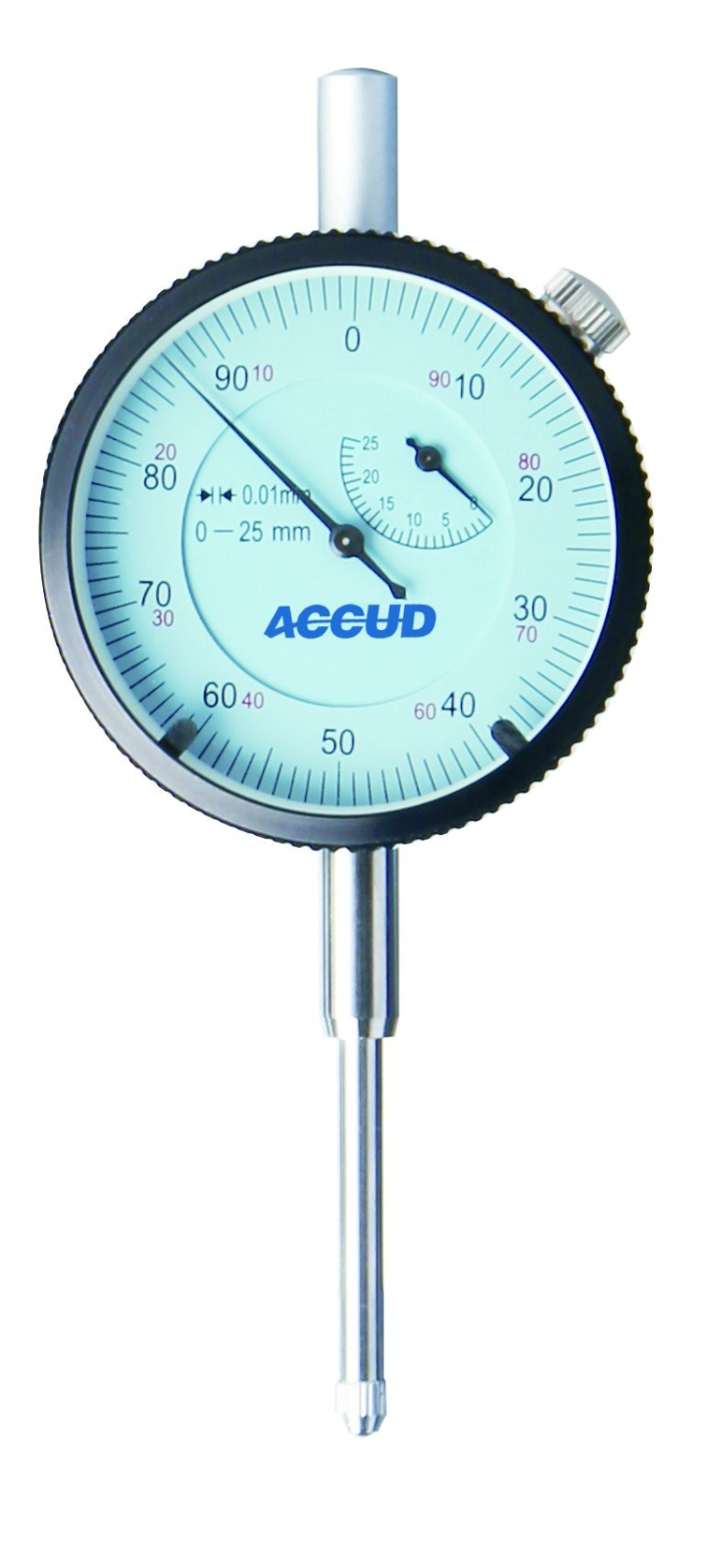

Ceasul comparator mecanic cu cursa mare ACCUD 0-25mm 0.01mm (cod produs 229-025-11) din seria 229 este un instrument de masura si control de inalta precizie, conceput special pentru determinarea abaterilor dimensionale, verificarilor de concentricitate, planeitate, paralelism si bataie radiala sau axiala. Cursa extinsa de 25 mm il face extrem de versatil pentru piese cu tolerante largi sau abateri de pozitionare semnificative.

Instrumentul dispune de un cadran mare si usor de citit cu diametrul de 58 mm, avand o gradatie de 0.01 mm si o scara 0-100 cu 1 mm parcurs per rotatie completa a indicatorului. Cadranul este echipat cu markeri reglabili pentru limitele de toleranta (limit hands), permitand verificari rapide de tip „admis / respins” pe liniile de inspectie si productie. Pentru o flexibilitate maxima la montaj, instrumentul este livrat standard atat cu capac din spate plat, cat si cu capac din spate prevazut cu ureche de prindere (lug back).

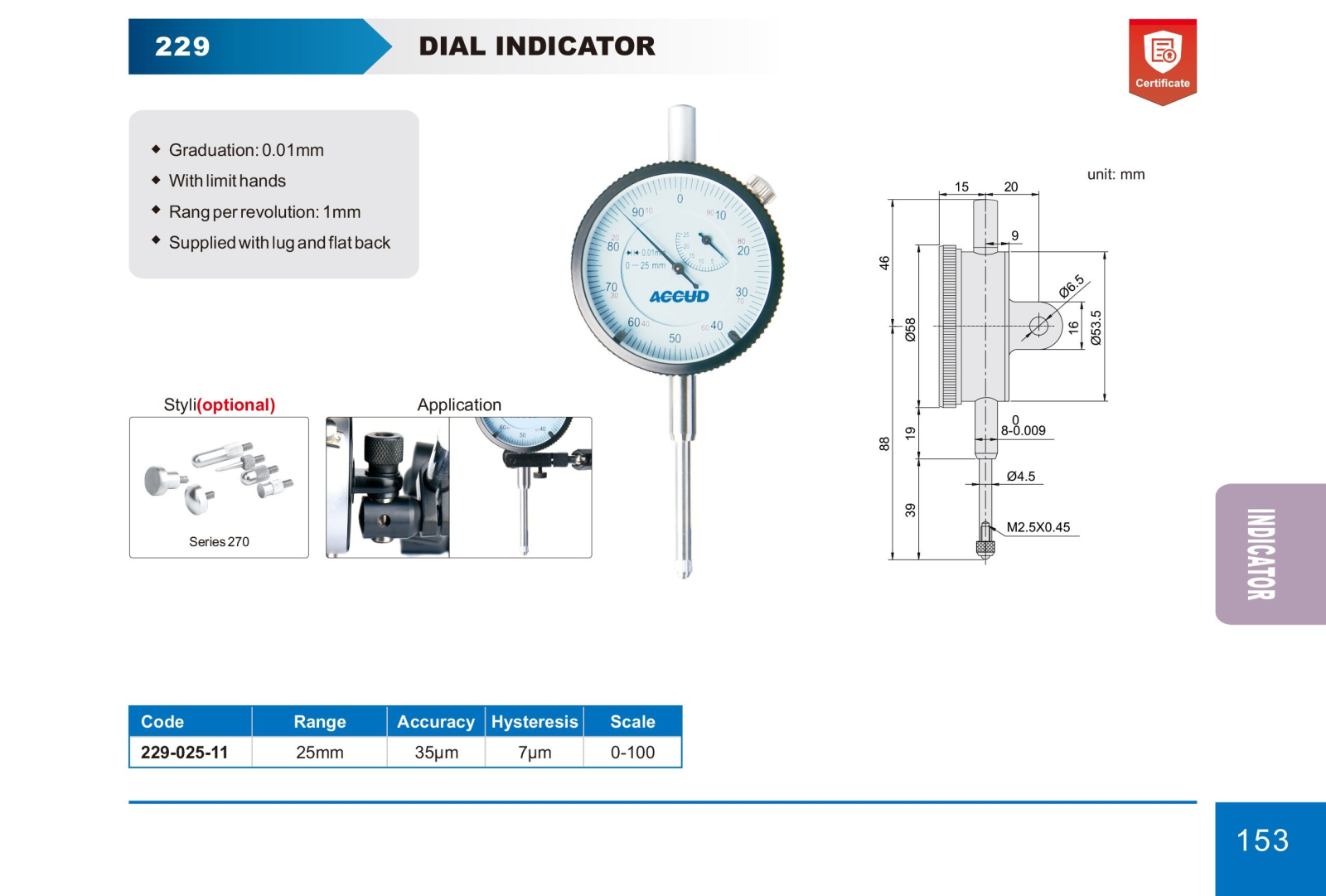

Specificatii tehnice:

• Producator / Brand: ACCUD

• Cod produs: 229-025-11

• Tip instrument: Ceas comparator mecanic cu cadran si cursa mare (Dial Indicator)

• Domeniu de masurare: 0 ~ 25 mm

• Rezolutie / Gradatie: 0.01 mm

• Cursa per rotatie: 1.0 mm

• Precizie: 35 µm

• Histerezis: 7 µm

• Citire scara: 0 - 100

• Diametru cadran: Ø 58 mm

• Diametru tija de fixare: Ø 8 mm (toleranta h6 / -0.009 mm)

• Filet varf de masurare (palpator): M2.5 x 0.45 (interschimbabil, compatibil seria 270)

• Tip montaj spate: Livrat cu capac plat si capac cu ureche de prindere (Ø 6.5 mm)

• Index toleranta: Limitatori vizuali reglabili integrati pe rama cadranului

• Ambalare: Cutie robusta de protectie

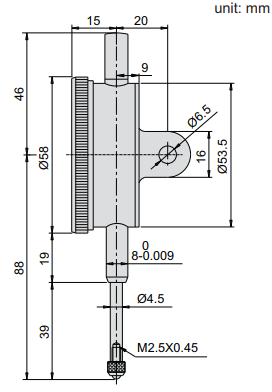

Dimensiuni:

• Diametru cadran exterior: Ø 58 mm

• Lungime tija inferioara (inclusiv varf): aprox. 88 mm (39 mm tija mobila + 19 mm ghidaj)

• Lungime corp superior: 46 mm

• Grosime corp: 20 mm (+ 15 mm pana la geam cadran)

Aplicatii:

• Prelucrari mecanice si strungarie: Verificarea alinierii pieselor in universal, bataii radiale si axiale la arbori, arbori cotiti si flanse.

• Frezare si sculerie: Calibrarea paralelismului menghinelor si ghidajelor pe masa masinii-unelte.

• Controlul calitatii pe linia de fabricatie: Masurarea abaterilor de la dimensiunea nominala pentru serii de piese.

• Ateliere de mentenanta si montaj: Ajustarea transmisiilor, jocurilor in lagare si reglajul jocurilor la roti dintate.

Functionalitati si avantaje:

• Cursa extinsa de masurare (25 mm): Ofera flexibilitate superioara comparativ cu ceasurile standard de 10 mm.

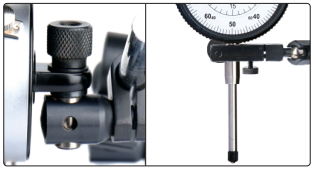

• Versatilitate la fixare: Pachetul include atat capac plat cat si capac cu ureche pentru montare pe o gama larga de stative magnetice.

• Indicatori de toleranta integrati: Permit setarea rapida a limitelor superioare si inferioare pentru inspectii rapide de serie.

• Varf interschimbabil: Filetul standard M2.5x0.45 permite inlocuirea palpatorului cu diverse varfuri speciale din seria 270.

• Mecanism intern robust: Proiectat pentru o miscare lina a tijei si o repetabilitate ridicata a masuratorilor.

Continut pachet:

• 1x Ceas comparator mecanic ACCUD 0-25mm 0.01mm (229-025-11)

• 1x Capac spate plat (Flat back)

• 1x Capac spate cu ureche de prindere (Lug back)

• 1x Cutie de transport si depozitare

• 1x Certificat de inspectie / fisa tehnica

Optional:

Descriere detaliata: Modelul ACCUD 229-025-11 combina fiabilitatea mecanica cu precizia necesara verificarilor de laborator sau de atelier. Rama exterioara rotativa permite aducerea facila la zero a acului indicator in orice pozitie de start, iar surubul lateral de blocare asigura fixarea cadrului in pozitia dorita. Ghidajul tijei rectificat fin asigura o culisare lina, minimizand uzura si mentinand acuratetea pe toata durata de utilizare.

Mod de utilizare si intretinere:

• Operare: Montati ceasul pe un stativ magnetic rigid utilizand tija de Ø 8 mm sau urechea din spate. Coborati palpatorul pe suprafata de masurat pana la o pre-incarcare de cel putin 0.5 - 1 mm. Rotiti rama cadranului pentru a pozitiona acul la cifra zero si setati limitatorii de toleranta daca este necesar. Deplasati piesa sau palpatorul si cititi deviatia pe cadran.

• Intretinere: Nu aplicati uleiuri sau lubrifianti pe tija culisanta, deoarece pot atrage praful si pot bloca mecanismul intern. Curatati tija si suprafetele exterioare cu o laveta uscata dupa fiecare utilizare si pastrati instrumentul in cutia sa de protectie.
