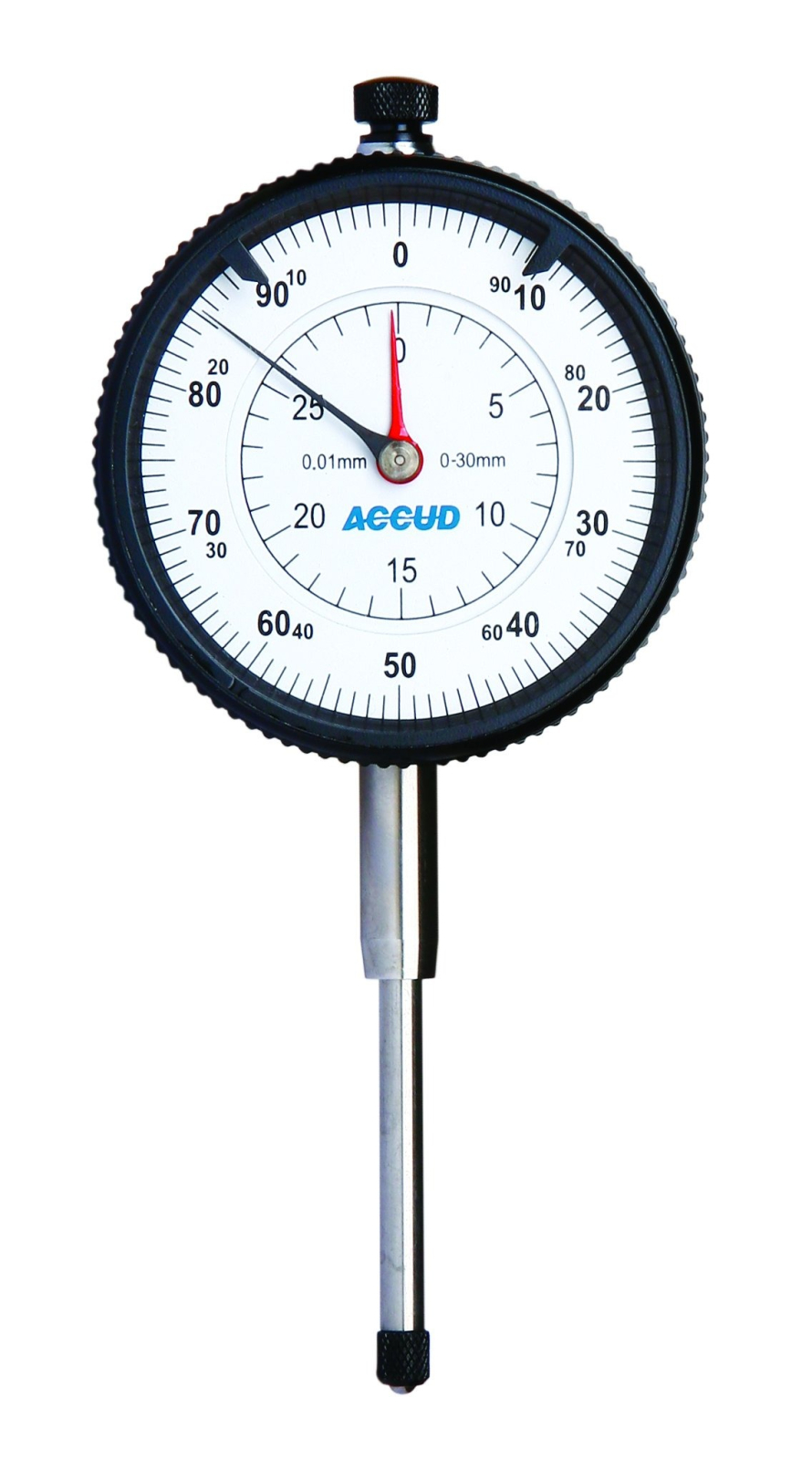

Ceas comparator mecanic ACCUD 229-030-11 domeniu 0-30mmx0.01mm

Ceasul comparator mecanic cu cadran ACCUD 0-30mm 0.01mm (cod produs 229-030-11) din seria Big Range Dial Indicator este un instrument de masura si control de inalta precizie, livrat insotit de Certificat de Inspectie emis de producator. Echipamentul este special dezvoltat pentru aplicatii unde este necesara o cursa extinsa de masurare de pana la 30 mm, fiind ideal pentru determinarea abaterilor de la paralelism, planeitate, circularitate, precum si pentru verificarea bataii axiale sau radiale a arborilor si a reperelor montate pe masini-unelte.

Instrumentul dispune de un cadran mare si clar cu diametrul de 58 mm, gradat de la 0 la 100, avand indexoare reglabile de toleranta (limit hands) pentru identificarea instanta a pieselor conforme/neconforme si un cadran secundar contor de ture (0-30 mm). Tija de prindere standardizata de Ø 8 mm permite montarea rapida pe suporturi magnetice, standuri de masura sau dispozitive dedicate de control. Pentru flexibilitate optima la fixare, ceasul se livreaza standard atat cu capac spate plat, cat si cu capac spate prevazut cu ureche de prindere. Certificatul de inspectie emis de producator inclus atesta controlul tehnic individual si conformitatea cu specificatiile din fisa de catalog.

Specificatii tehnice:

• Producator / Brand: ACCUD

• Cod produs: 229-030-11

• Tip instrument: Ceas comparator mecanic cu cursa extinsa (Big Range Dial Indicator)

• Certificare inclusa: Certificat de Inspectie emis de producator (Manufacturer Inspection Certificate)

• Domeniu de masurare: 0 ~ 30 mm

• Rezolutie / Pas gradatie: 0.01 mm

• Cursa per rotatie ac principal: 1.0 mm

• Precizie totala: 35 µm

• Histerezis: 7 µm

• Scara cadran: 0 - 100

• Diametru cadran: Ø 58 mm

• Diametru tija prindere (e): Ø 8 mm

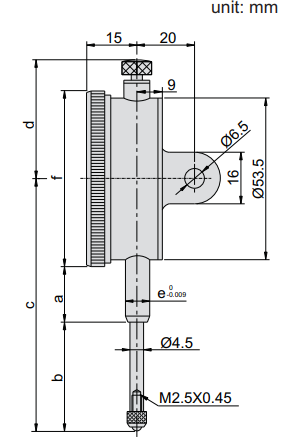

• Lungime tija inferioara (c): 88 mm (a = 20 mm, b = 40 mm)

• Inaltime corp superior (d): 37.5 mm

• Diametru tija masurare: Ø 4.5 mm

• Filet varf de contact: M2.5 x 0.45 (interschimbabil, compatibil seria 270)

• Tip spate inclus: Dublu - capac plat si capac cu ureche (orificiu Ø 6.5 mm)

• Ambalare: Cutie robusta de protectie din plastic

Dimensiuni:

• Diametru cadran: Ø 58 mm

• Lungime tija de ghidare inferioara: 88 mm

• Diametru tija de fixare: Ø 8 mm

• Interval de masurare: 0 - 30 mm

Aplicatii:

• Prelucrari mecanice si strungarie: Alinierea reperelor lungi sau mari in mandrina, centrarea arborilor si verificarea paralelismului batiurilor.

• Frezare si rectificare: Determinarea denivelarilor, canalelor adanci si cotelor de treapta direct pe masa masinii.

• Ateliere de matriterie si sculerie: Controlul dimensional si verificarea deformarilor elastice sau termice.

• Laboratoare CTC si metrologie industriala: Verificari comparative de serie utilizand cale sau calibre etalon.

Functionalitati si avantaje:

• Certificat de inspectie emis de producator inclus: Confirma verificarea individuala a fiecarui instrument pe bancul optic din fabrica.

• Cursa extinsa de 30 mm: Permite masuratori continue pe profile cu salturi mari de cota fara a necesita reasezarea suportului.

• Contor integrat de rotatii: Indica exact milimetrii intregi parcursi de acul principal pe durata deplasarii de pana la 30 mm.

• Indexoare de toleranta reglabile: Ajuta la sortarea vizuala rapida a pieselor conforme fata de limitele admise.

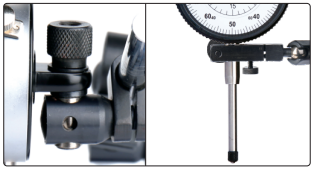

• Sistem de montaj dublu (plat / ureche): Permite fixarea stabila pe standuri verticale sau prin intermediul bratelor magnetice articulate.

• Varf interschimbabil cu filet M2.5: Posibilitate de montare a palpatoarelor speciale (cu bila de carbura sau rubin, disc, rola sau ac).

Continut pachet:

• 1x Ceas comparator mecanic ACCUD 0-30mm 0.01mm (229-030-11)

• 1x Certificat de Inspectie emis de producator

• 1x Capac spate cu ureche de prindere montat / inclus

• 1x Capac spate plat de schimb

• 1x Cutie de transport si depozitare din plastic rezistent

Accesorii optionale:

Descriere detaliata: Modelul ACCUD 229-030-11 raspunde exigentelor din mediile de productie unde precizia de 0.01 mm trebuie combinata cu o cursa liniara ampla. Livrarea insotita de Certificat de Inspectie emis de producator ofera utilizatorului certitudinea unui instrument verificat riguros inca din fabrica. Mecanismul intern cu roti dintate de inalta finete asigura o translatie lina a tijei palpatoare si reduce jocul mecanic (histerezis de doar 7 µm). Rama exterioara rotativa permite aducerea facila la reperul zero in orice punct al cursei.

Mod de utilizare si intretinere:

• Operare: Fixati tija de Ø 8 mm sau urechea din spate intr-un suport rigid (magnetic). Pozitionati varful pe suprafata de masurat, pretensionati tija cativa milimetri si rotiti cadranul exterior pentru a alinia reperul „0” cu acul indicator. Deplasati piesa sau palpatorul si cititi abaterile.

• Intretinere: Pastrati tija mobila curata si complet uscata (fara uleiuri dense sau vaselina care pot acumula impuritati abrazive). Stergeti instrumentul dupa lucru cu o laveta uscata din microfibra si depozitati-l in cutia proprie.
