Trusa alezaj cu comparator mecanic subito ACCUD domeniu 50-160mm x 0.01mm

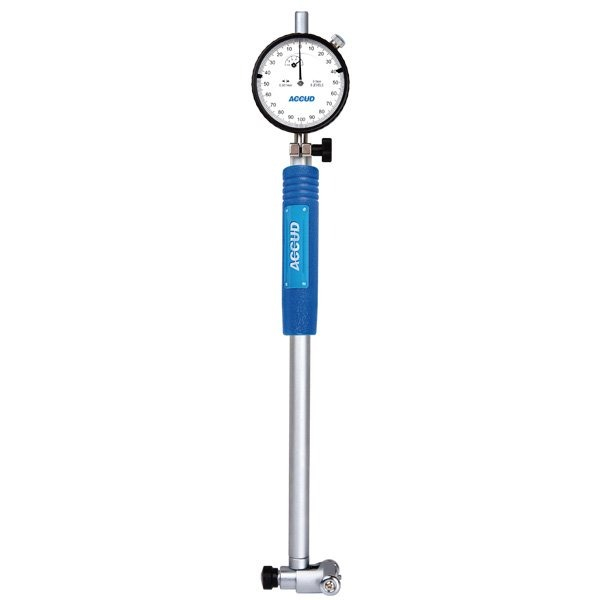

Trusa de alezaj cu comparator mecanic (subito) ACCUD 50-160mm 0.01mm (cod produs 251-160-11) din seria 251 Dial Bore Gauge este un instrument metrologic de referinta, proiectat pentru determinarea riguroasa a abaterilor dimensionale si geometrice ale alezajelor cilindrice dintr-un interval larg de aplicatii tehnice. Echipamentul este destinat atelierelor de rectificari blocuri motoare, prelucrari mecanice prin aschiere, sculerie si departamentelor de control tehnic de calitate (CTC).

Aparatul masoara diametrele interioare prin metoda comparativa pe intervalul 50 – 160 mm, oferind o adancime utila de lucru de 141 mm. Capul de masura integreaza o punte autocentranta robusta cu arc si role de ghidaj, care aliniaza automat cele doua puncte de contact pe axa diametrala a alezajului, transmitand cursa palpatorului mobil direct pe tija ceasului comparator mecanic inclus. Ceasul comparator dispune de o cursa extinsa de 10 mm, cu rezolutia de 0.01 mm si cadran rotativ pentru reglarea facila a punctului zero.

Palpatorul mobil este prevazut cu varf ceramic de inalta duritate (ceramic anvil), care confera o rezistenta superioara la abraziune si impiedica uzura prematura a zonei de contact. Trusa include 12 nicovale fixe interschimbabile si 4 inele distantiere calibrate, acoperind uniform intreg domeniul 50-160 mm. Tija este echipata cu un manson ergonomic termoizolant, ce previne transmiterea caldurii corporale de la mana operatorului catre corpul metalic al instrumentului in timpul masuratorilor.

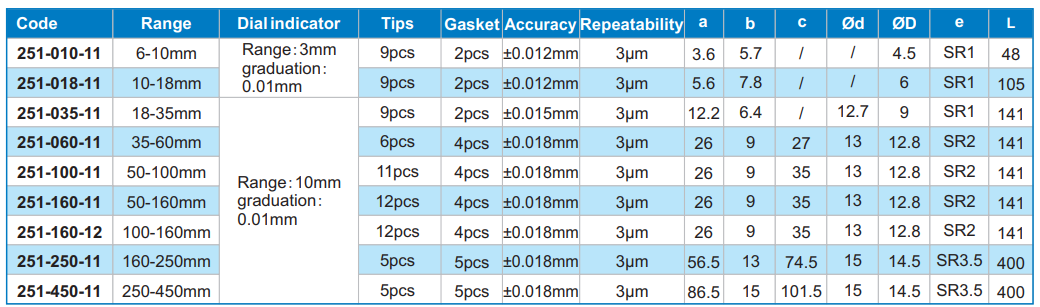

Specificatii tehnice:

• Producator / Brand: ACCUD

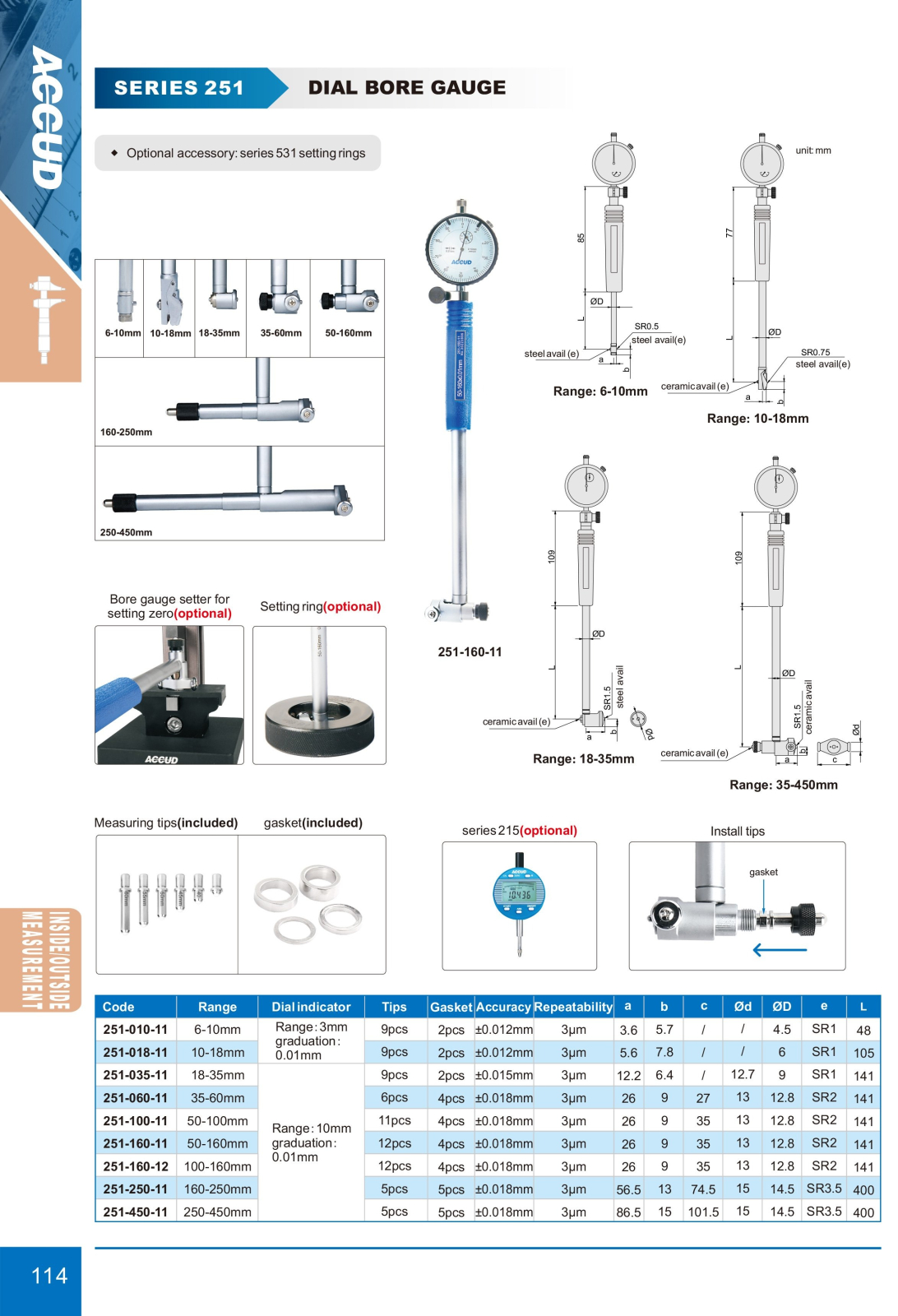

• Seria: Series 251 Dial Bore Gauge

• Model / Cod produs: 251-160-11

• Tip instrument: Trusa de alezaj cu ceas comparator mecanic (subito)

• Domeniu de masurare: 50 ~ 160 mm

• Ceas comparator inclus: Analogic mecanic, cursa 10 mm, rezolutie/gradatie 0.01 mm

• Precizie instrument: ±0.018 mm

• Repetabilitate: 3 µm

• Adancime utila de masurare (L): 141 mm

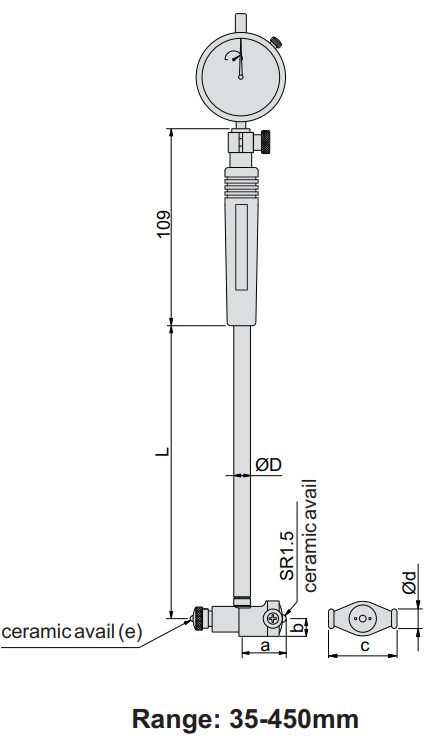

• Dimensiuni cap masura: a = 26 mm, b = 9 mm, c = 35 mm, Ød = 13 mm, ØD = 12.8 mm

• Raza varf contact (e): SR2

• Material contacte: Palpator mobil ceramic (ceramic anvil), nicovale fixe din otel tratat

• Numar palpatoare/nicovale incluse: 12 bucati

• Numar inele distantiere incluse: 4 bucati

• Ambalare: Caseta rigida capitonata pentru protectie si transport

Dimensiuni:

• Domeniu diametre: 50 - 160 mm

• Adancime maxima de patrundere (L): 141 mm

• Diametru tija de ghidaj (ØD): 12.8 mm

Aplicatii:

• Rectificari motoare auto si vehicule comerciale: Masurarea alezajelor cilindrilor la autoturisme, camioane, tractoare si compresoare industriale.

• Prelucrari mecanice prin aschiere: Verificarea dimensionala a alezajelor interioare obtinute pe strunguri, masini de alezat si centre CNC.

• Mentenanta si reparatii industriale: Inspectia camasilor de cilindru, carcaselor de reductoare si locasurilor pentru rulmenti mari.

• Control tehnic CTC: Identificarea abaterilor de conicitate, ovalitate si deformari in butoi la componente de serie.

Functionalitati si avantaje:

• Punte autocentranta precisa: Pozitioneaza automat instrumentul pe axa orificiului, eliminand erorile umane de inclinare.

• Palpator mobil ceramic: Durabilitate excelenta si rezistenta ridicata la abraziune fata de otelul conventional.

• Ceas comparator cu cursa de 10 mm: Permite plaje largi de miscare si o citire rapida cu rezolutie de 0.01 mm.

• Set complet de nicovale si saibe: Cele 12 varfuri si 4 distantiere acopera toata plaja 50-160 mm fara intreruperi de cota.

• Manson termoizolant montat pe tija: Elimina erorile de dilatare termica transmise de caldura mainii.

• Repetabilitate ridicata de 3 µm: Asigura rezultate constante si sigure la verificari repetitive.

Continut pachet:

• 1x Tija de alezaj ACCUD cu mecanism autocentrant (L=141 mm)

• 1x Ceas comparator mecanic ACCUD (domeniu 10 mm, rezolutie 0.01 mm)

• 1x Manson termoizolant montat pe tija

• 1x Set 12 palpatoare/nicovale interschimbabile (50-160 mm)

• 1x Set 4 inele distantiere calibrate

• 1x Caseta robusta din plastic pentru transport si depozitare

• 1x Manual de utilizare

Descriere detaliata: Trusa de alezaj subito ACCUD 251-160-11 foloseste principiul masurarii indirecte/comparative: comparatorul mecanic este reglat la cota nominala dorita cu ajutorul unui micrometru de exterior calibrat anterior cu cale plan-paralele sau utilizand un inel de calibrare etalon (setting ring). Odata introdus in orificiu, instrumentul este balansat usor in plan axial; punctul de inversare al directiei acului indicator marcheaza diametrul real minim si indica abaterea pozitiva sau negativa fata de cota nominala.

Mod de utilizare si intretinere:

• Operare: Montati nicovala fixa si distantierul corespunzator cotei nominale a cilindrului. Reglati ansamblul la cota nominala cu un inel etalon sau cu un micrometru de exterior, aducand cadranul mobil al ceasului la reperul zero in punctul de inversare al acului. Introduceti capul subito-ului in alezaj, pendulati usor instrumentul pe plan axial si consemnati abaterea indicata pe cadran.

• Intretinere: Mentineti curate punctele de contact, filetele si ghidajele puntii autocentrante. Stergeti componentele cu o laveta uscata dupa fiecare utilizare si nu utilizati uleiuri dense in interiorul tijei. Pastrati trusa in caseta originala capitonata.
