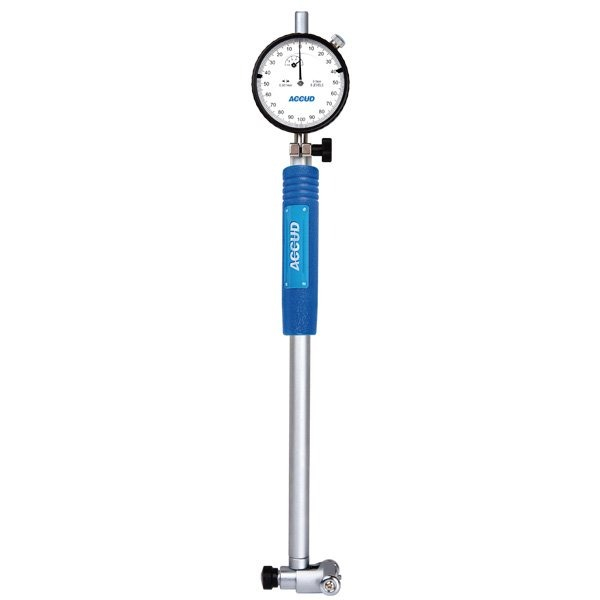

Trusa alezaj cu comparator mecanic subito ACCUD domeniu 35-60mm x 0.01mm

Trusa de alezaj cu comparator mecanic (subito) ACCUD 35-60mm 0.01mm (cod produs 251-060-11) din seria 251 Dial Bore Gauge este un instrument metrologic de inalta acuratete, proiectat pentru determinarea abaterilor dimensionale si geometrice ale alezajelor cilindrice dintr-o gama variata de aplicatii tehnice. Echipamentul este destinat atelierelor de prelucrari mecanice prin aschiere, rectificarilor auto, sculerie si departamentelor de control tehnic de calitate (CTC).

Aparatul masoara diametrele interioare prin metoda comparativa pe intervalul 35 – 60 mm, oferind o adancime utila de patrundere de 141 mm. Capul de masura integreaza o punte autocentranta robusta cu arc si role de ghidaj, care pozitioneaza automat contactele pe axa diametrala a alezajului, transmitand cursa palpatorului mobil direct pe tija ceasului comparator mecanic inclus. Ceasul comparator dispune de o cursa extinsa de 10 mm, cu rezolutia de 0.01 mm si cadran rotativ pentru reglarea usoara a reperului zero.

Palpatorul mobil este realizat cu varf ceramic de inalta duritate (ceramic anvil), oferind o rezistenta remarcabila la frecare si eliminand uzura prematura a punctului de contact la inspectii repetate. Trusa include 6 nicovale fixe interschimbabile si 4 inele distantiere calibrate, asigurand configurarea facila a oricarei cote nominale din intervalul 35-60 mm. Tija este prevazuta cu un manson termoizolant ce impiedica transferul de caldura corporala de la mana operatorului catre corpul metalic al instrumentului.

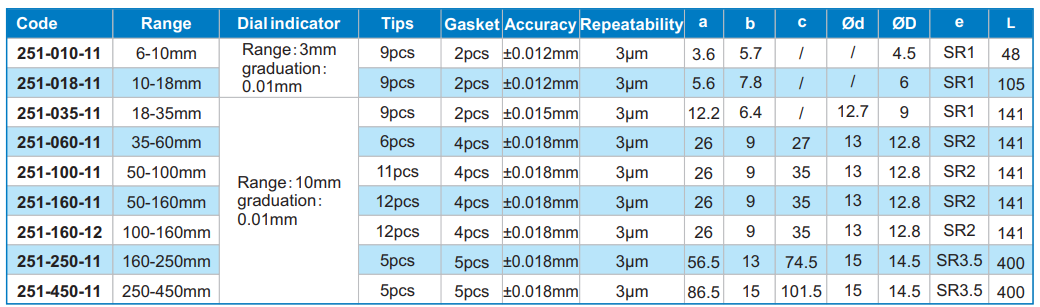

Specificatii tehnice:

• Producator / Brand: ACCUD

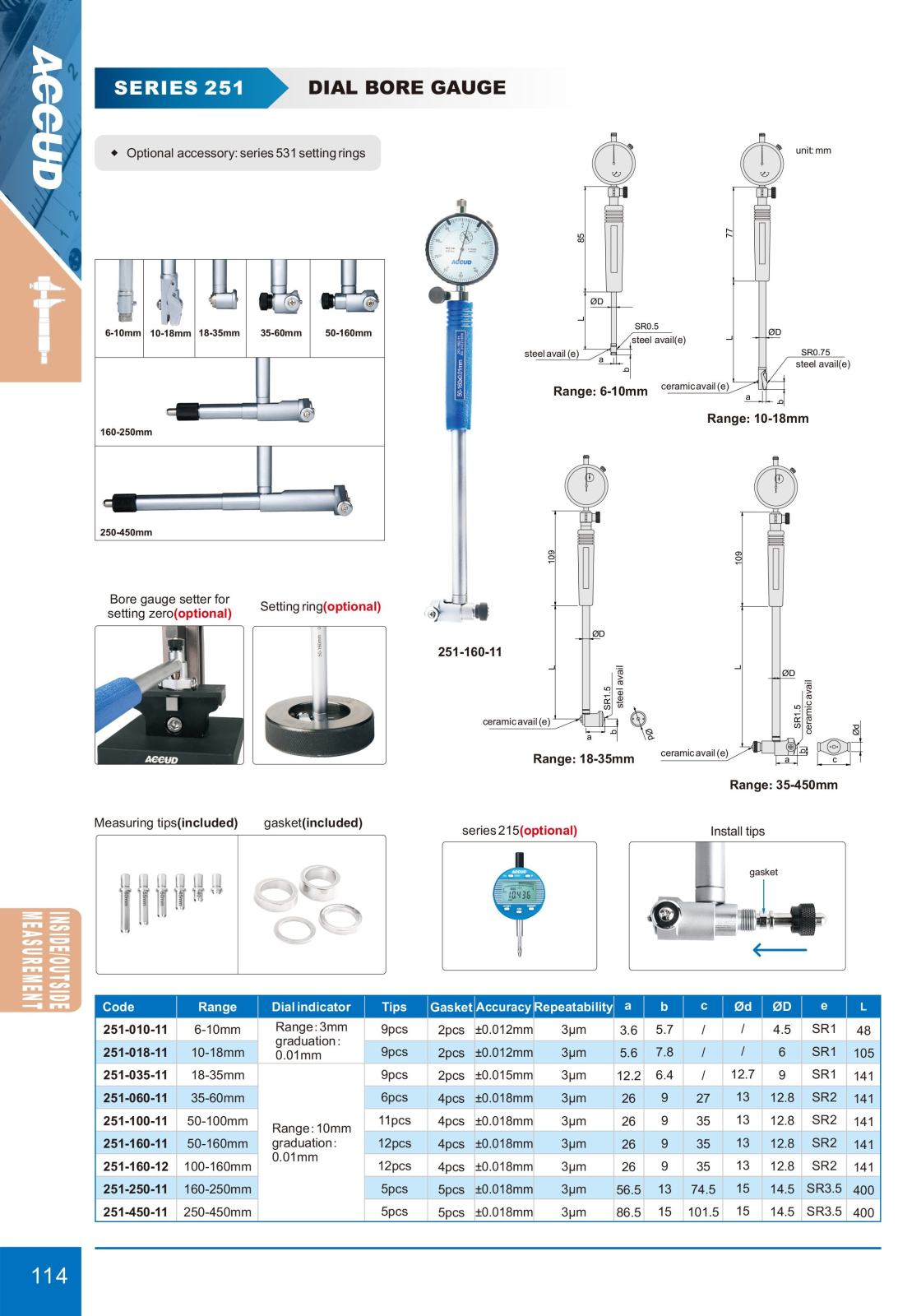

• Seria: Series 251 Dial Bore Gauge

• Model / Cod produs: 251-060-11

• Tip instrument: Trusa de alezaj cu ceas comparator mecanic (subito)

• Domeniu de masurare: 35 ~ 60 mm

• Ceas comparator inclus: Analogic mecanic, cursa 10 mm, rezolutie/gradatie 0.01 mm

• Precizie instrument: ±0.018 mm

• Repetabilitate: 3 µm

• Adancime utila de masurare (L): 141 mm

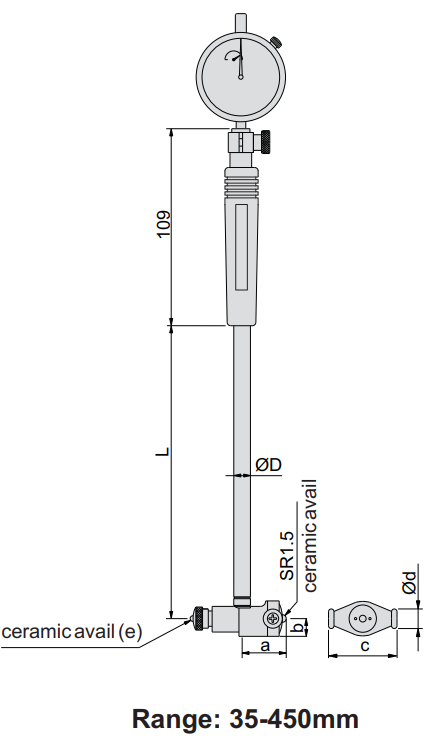

• Dimensiuni cap masura: a = 26 mm, b = 9 mm, c = 27 mm, Ød = 13 mm, ØD = 12.8 mm

• Raza varf contact (e): SR2

• Material contacte: Palpator mobil ceramic (ceramic anvil), nicovale fixe din otel calit

• Numar palpatoare/nicovale incluse: 6 bucati

• Numar inele distantiere incluse: 4 bucati

• Ambalare: Caseta rigida capitonata pentru protectie si transport

Dimensiuni:

• Domeniu diametre: 35 - 60 mm

• Adancime maxima de patrundere (L): 141 mm

• Diametru tija de ghidaj (ØD): 12.8 mm

Aplicatii:

• Rectificari motoare si mecanica auto: Verificarea cilindrilor de motociclete, compresoarelor, bucselor si locasurilor pentru rulmenti medii.

• Prelucrari mecanice prin aschiere: Controlul dimensional intern al alezajelor realizate pe strunguri paralele, centre CNC sau masini de alezat.

• Reparatii si mentenanta industriala: Evaluarea cilindrilor hidraulici si pneumatici, lagarelor si carcaselor de reductoare.

• Control tehnic CTC: Identificarea abaterilor de circularitate (ovalitate), a conicitatii si uzurii in butoi la piese de serie.

Functionalitati si avantaje:

• Punte autocentranta precisa: Aliniaza automat instrumentul pe axa diametrala a alezajului, eliminand erorile de pozitionare oblica.

• Palpator mobil ceramic: Rezistenta superioara la frecare si uzura abraziva comparativ cu varfurile clasice din otel calit.

• Ceas comparator cu cursa de 10 mm: Permite o plaja ampla de deplasare si citire precisa la o rezolutie de 0.01 mm.

• Set complet de 6 nicovale si 4 saibe: Acopera continuu domeniul 35-60 mm fara intreruperi de cota.

• Manson termoizolant montat pe tija: Previne dilatarea termica a tijei cauzata de temperatura mainii operatorului.

• Repetabilitate de 3 µm: Garanteaza determinari constante si sigure la masuratori repetitive.

Continut pachet:

• 1x Tija de alezaj ACCUD cu mecanism autocentrant (L=141 mm)

• 1x Ceas comparator mecanic ACCUD (domeniu 10 mm, rezolutie 0.01 mm)

• 1x Manson termoizolant montat pe tija

• 1x Set 6 palpatoare/nicovale interschimbabile (35-60 mm)

• 1x Set 4 inele distantiere calibrate

• 1x Caseta robusta din plastic pentru transport si depozitare

• 1x Manual de utilizare

Descriere detaliata: Trusa subito ACCUD 251-060-11 utilizeaza principiul masurarii indirecte/comparative: comparatorul mecanic este adus initial la cota nominala dorita cu ajutorul unui micrometru de exterior calibrat anterior cu cale plan-paralele sau utilizand un inel de calibrare etalon (setting ring). Odata introdus in piesa, aparatul este oscilat usor in plan axial; punctul de inversare al directiei acului indicator marcheaza diametrul real minim si indica abaterea pozitiva sau negativa fata de cota nominala.

Mod de utilizare si intretinere:

• Operare: Montati nicovala fixa si distantierul corespunzator cotei nominale a piesei. Reglati ansamblul la cota nominala cu un inel etalon sau cu un micrometru de exterior, rotind cadranul mobil al ceasului pana cand cifra zero coincide cu punctul de intoarcere al acului. Introduceti capul subito-ului in alezaj, pendulati usor instrumentul pe directie axiala si cititi abaterea indicata pe cadran.

• Intretinere: Pastrati curate suprafetele de contact, filetele si mecanismul autocentrant. Curatati componentele cu o laveta uscata dupa fiecare utilizare si nu utilizati uleiuri dense in interiorul mecanismului tijei. Asezati instrumentul si accesoriile in caseta originala dupa utilizare.
