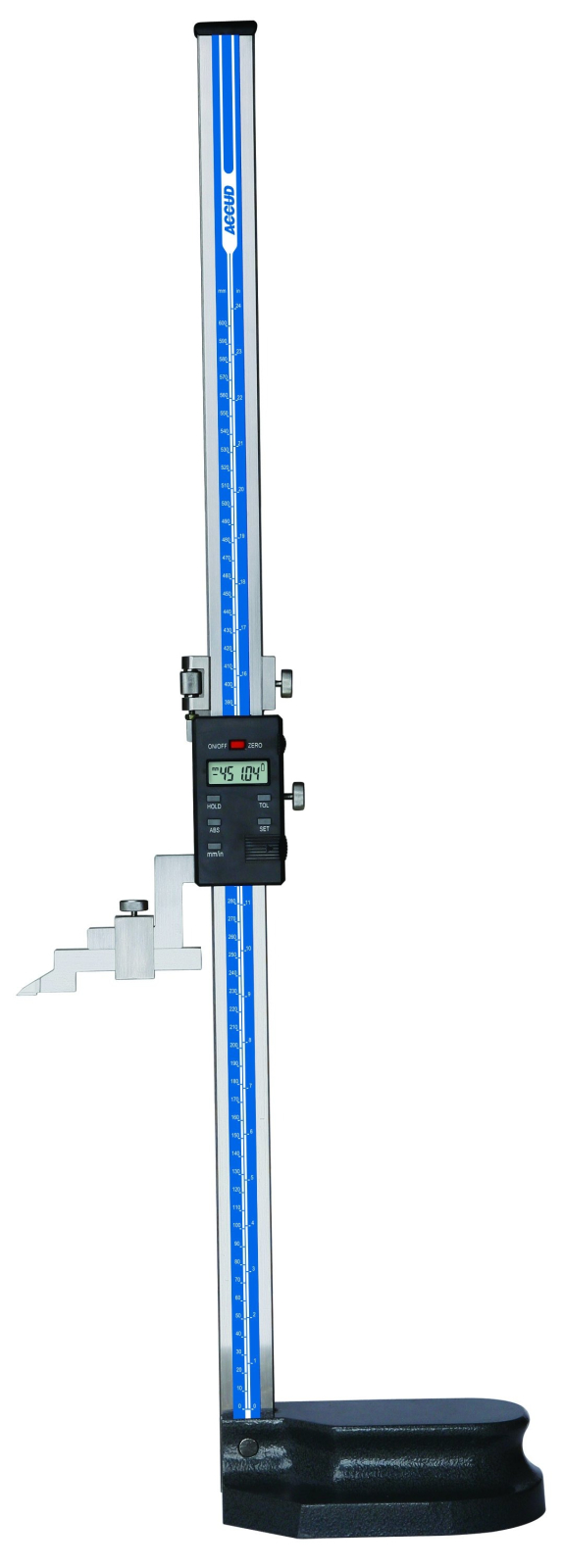

Subler Digital de Inaltime 181-012-11 ACCUD 0-300mm x 0.01mm Tip A

Sublerul digital de inaltime ACCUD 181-012-11 din Seria 181 este un echipament profesional proiectat pentru determinari dimensionale verticale de inalta precizie si operatii de trasare tehnica in productia industriala, ateliere de prelucrari mecanice si laboratoare de control al calitatii. Cu o constructie robusta de tip A, instrumentul asigura o cursa utila de 300 mm si o inaltime totala constructiva de 470 mm, combinand rigiditatea mecanica a coloanei din otel inoxidabil cu precizia electronica a sistemului de masurare capacitiv.

Instrumentul vine echipat standard cu un ac de trasare (varf de masura) cu profil special, armat cu pastila din carbura metalica de inalta duritate, rezistenta la abraziune pe piese din otel calit sau fonta. Pe langa masurarea directa a inaltimilor fata de masa de referinta, pachetul include un adaptor mecanic de fixare (clema Ø8 mm), ce permite montarea ceasurilor comparatoare standard (ex. Seria 222) sau a comparatoarelor cu parghie de tip pupitas (ex. Seria 261) pentru verificarea abaterilor de planeitate, paralelism si rectilinitate.

Sistemul electronic avansat este alimentat cu o baterie standard LR44 si ofera functii complete de atelier: masurare absoluta pentru mentinerea originii de zero pe masa de granit, mod incremental (ABS/INC) pentru masuratori pas-cu-pas intre treptele piesei, evaluare directa a limitelor de toleranta si blocare a valorii masurate (data hold). Pentru integrarea in sisteme moderne de control statistic al procesului (SPC), sublerul dispune de interfata dedicata pentru iesire de date catre PC prin cablu USB optional (cod 500-01).

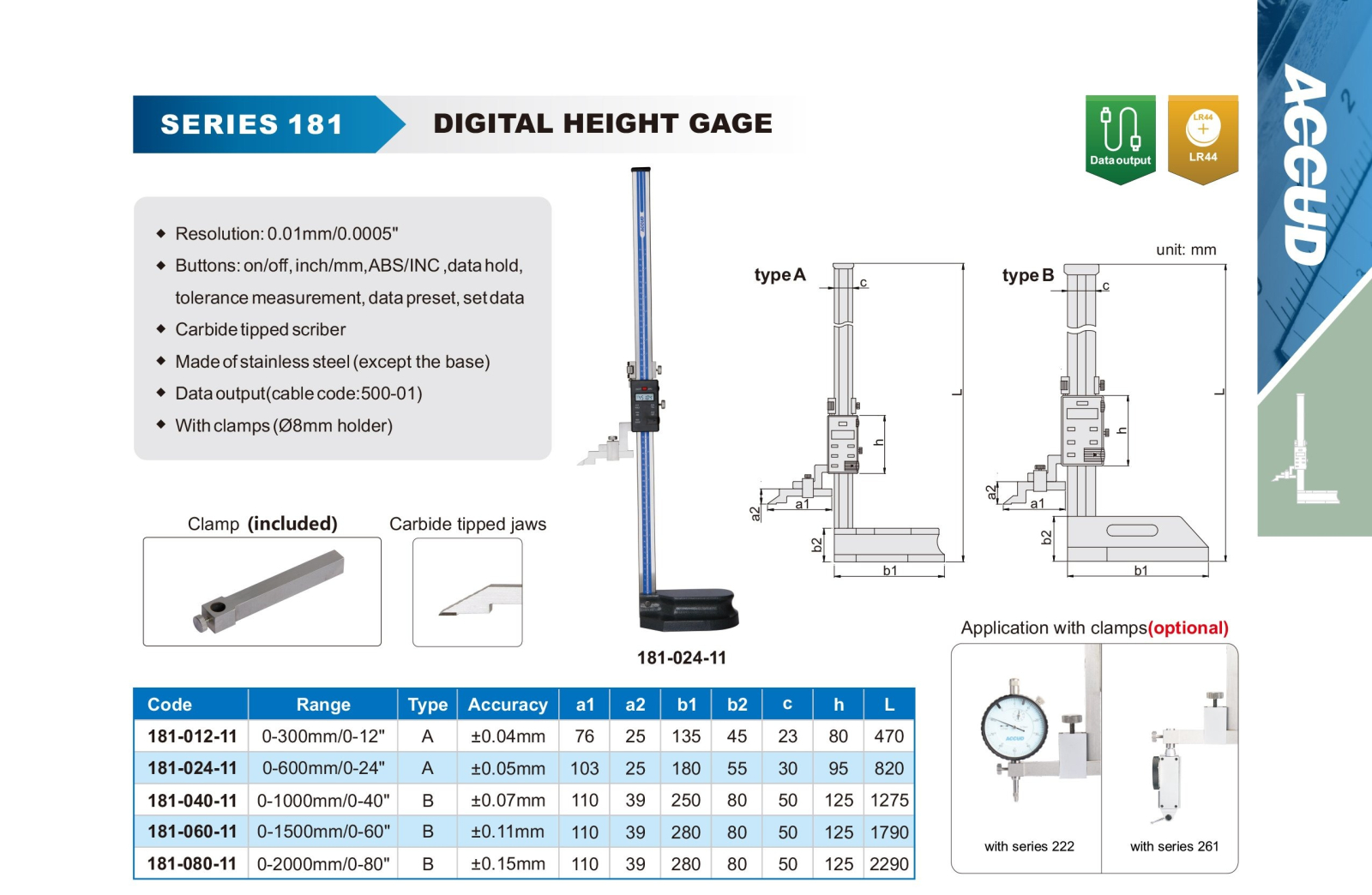

Specificatii tehnice:

• Brand: ACCUD

• Model / Cod: 181-012-11

• Gama: Seria 181

• Tip constructiv: Type A (coloana simpla rigida)

• Domeniu de masurare: 0 - 300 mm / 0 - 12"

• Rezolutie digitala: 0.01 mm / 0.0005"

• Acuratete: ±0.04 mm

• Dimensiuni geometrice de gabarit:

  • Lungime utila brat palpare (a1): 76 mm

  • Inaltime brat (a2): 25 mm

  • Lungime talpa/baza (b1): 135 mm

  • Inaltime talpa/baza (b2): 45 mm

  • Latime coloana (c): 23 mm

  • Inaltime cursor digital (h): 80 mm

  • Inaltime totala echipament (L): 470 mm

• Materiale: Coloana si parti mobile din otel inoxidabil; varf de contact armat cu carbura; baza grea din fonta/otel masiv rectificat

• Baza: Baza masiva prelucrata fin pentru culisare lina pe masa de masura din granit sau fonta

• Alimentare: Baterie tip LR44

• Iesire de date: Da (cablu de transfer de date USB cod ACCUD 500-01 disponibil optional)

• Prindere auxiliara inclusa: Clema adaptoare cu alezaj Ø8 mm pentru comparatoare cu cadran / pupitas

Avantaje cheie:

• Versatilitate dubla (masurare si trasare): Varful armat cu carbura permite atat masurarea exacta a cotelor verticale, cat si trasarea liniilor de referinta pe piese metalice brute sau prelucrate.

• Baza grea si stabila: Talpa masiva rectificata cu lungimea de 135 mm garanteaza asezarea plana si elimina riscul de basculare la manevrarea cursorului.

• Suport pentru comparatoare inclus: Clema de Ø8 mm transforma echipamentul intr-un stand mobil de precizie pentru comparatoare cu cadran mecanic sau digital.

• Functii SPC si transfer PC: Portul de iesire de date simplifica inregistrarea masuratorilor direct in fisiere Excel sau software de inspectie, eliminand erorile de transcriere umana.

• Control complet din butoane: Presetarea rapida a cotelor, comutarea instanta mm/inch si modurile ABS/INC optimizeaza timpul de lucru la standul de masura.

Aplicatii si utilizari recomandate:

• Masurarea inaltimilor, treptelor, canalelor si distantelor dintre centre pe placi de masurare din granit.

• Operatii de trasare tehnica in ateliere de sculerie, matriterie si debitare mecanica.

• Inspectia finala a pieselor prelucrate pe masini-unelte CNC in industria auto si mecanica generala.

• Stand mobil pentru verificarea abaterilor de bataie, planeitate si paralelism utilizand un ceas comparator montat pe clema de Ø8 mm.
