Rugozimetru digital INSIZE ISR-C003, Ra - Rq 0.05-15 µm , rezoluție 0,01 µm

Rugozimetru digital INSIZE ISR-C003, Ra - Rq 0.05-15 µm , rezoluție 0,01 µm

Name: Rugozimetru digital INSIZE ISR-C003, Ra - Rq 0.05-15 µm , rezoluție 0,01 µm
Brand: INSIZE
SKU: ISR-C003
Price: 4465 RON
Availability: InStock

4.465,00 Lei

Rugozimetru digital INSIZE ISR-C003 pentru masurarea preciziei suprafetelor plane. Instrument portabil cu senzor piezoelectric din diamant, rezolutie 0,01 um si domeniu Ra pana la 15 um, ideal pentru controlul calitatii in prelucrari mecanice, disponibil pe METROTECH.ro.

In stoc

Durata de livrare: 2 - 5 zile lucrătoare

Limita stoc

Adauga in cos

Cod Produs: ISR-C003 Ai nevoie de ajutor? 0771620073

Adauga la Favorite

Livrare rapidă din Stoc Expediere în 1-3 zile lucrătoare.

Vânzări multicanal Online | SEAP/SICAP | Sediu client

Brand-uri consacrate Comercializăm numai Mărci verificate.

Verificari Metrologice Produse cu Certificat Metrologic.

Descriere
Video (1)
Review-uri (0)

Control precis al finisajului suprafetelor plane

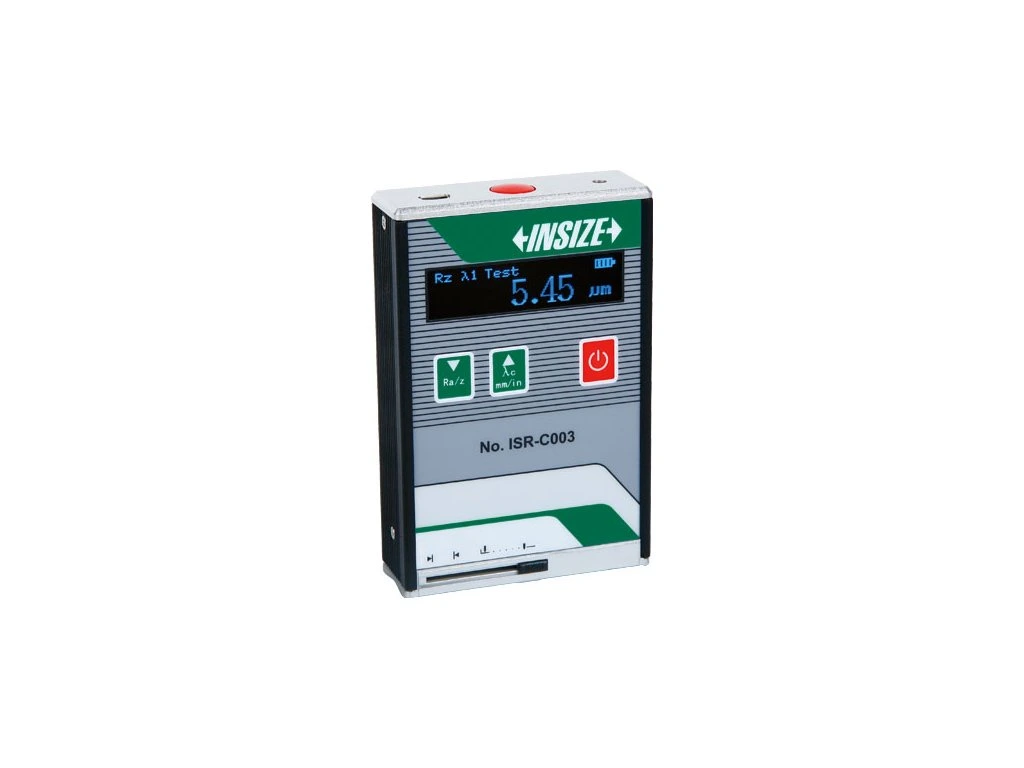

Rugozimetrul INSIZE ISR-C003 este un instrument compact si performant, special conceput pentru evaluarea calitatii suprafetelor plane in atelierele de productie si laboratoarele de metrologie. Acesta permite masurarea rapida a parametrilor fundamentali de rugozitate (Ra, Rz, Rq, Rt), oferind operatorului date esentiale despre procesul de prelucrare prin aschiere, rectificare sau finisare.

Echipat cu un cap de masurare piezoelectric cu varf de diamant, dispozitivul asigura o precizie ridicata si o durabilitate remarcabila. Designul sau ergonomic, greutatea redusa si alimentarea prin baterie integrata il fac extrem de versatil pentru utilizarea direct pe linia de productie.

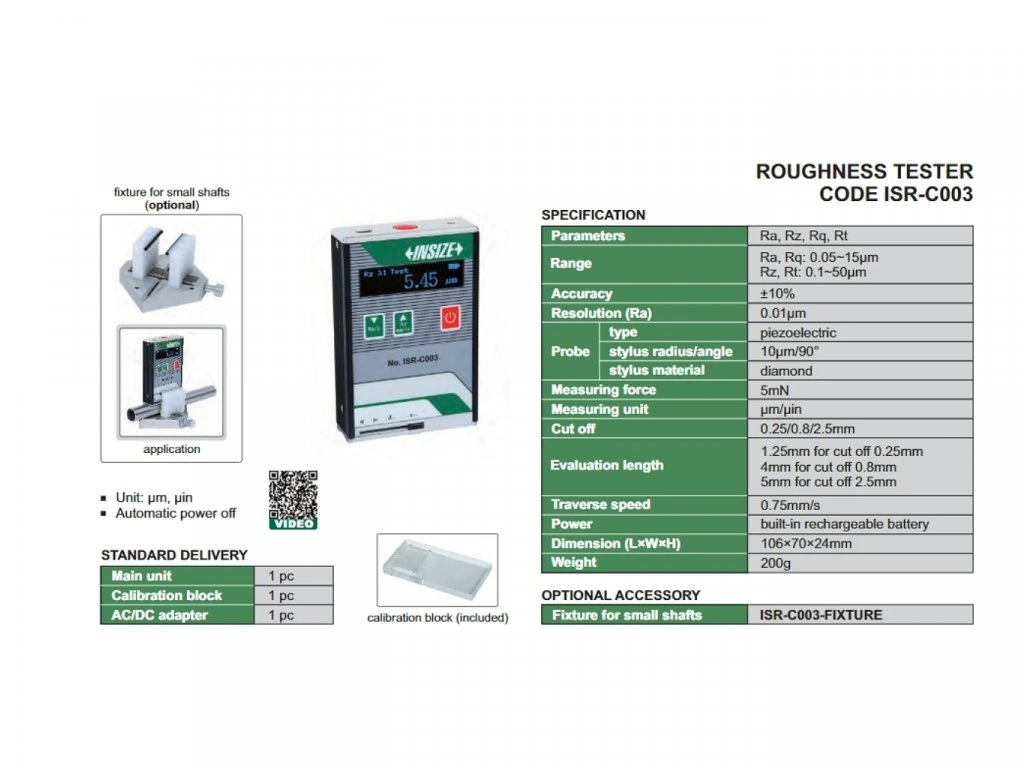

Specificatii tehnice

Parametri masurati: Ra, Rz, Rq, Rt.
Interval de masurare:
- Ra, Rq: 0,05 ~ 15 µm.
- Rz, Rt: 0,1 ~ 50 µm.
Rezolutie (Ra): 0,01 µm.
Precizie: +/-10 %.
Senzor (Cap de masurare):
- Tip: Piezoelectric.
- Material varf: Diamant.
- Raza / Unghi: 10 µm / 90°.
- Forta de masurare: 5 mN.
Setari Cut-off: 0,25 / 0,8 / 2,5 mm.
Lungime de evaluare: 1,25 mm / 4 mm / 5 mm (in functie de cut-off).
Viteza de traversare: 0,75 mm/s.
Alimentare: Baterie reincarcabila integrata (cu adaptor AC/DC inclus).
Dimensiuni: 106 x 70 x 24 mm.
Greutate: 200 g.

Functionalitati si avantaje

Senzor de Diamant: Garanteaza o uzura minima si o fidelitate inalta in captarea micro-neregularitatilor suprafetei.
Operare Simpla: Interfata intuitiva si functie de oprire automata pentru conservarea energiei bateriei.
Versatilitate Unitati: Permite comutarea intre µm (metric) si µin (imperial).
Portabilitate: Dimensiuni de buzunar, permitand verificarea pieselor mari care nu pot fi transportate la un post de masura fix.
Extensibilitate: Suporta accesorii optionale pentru fixarea pe arbori de mici dimensiuni, largind gama de piese ce pot fi inspectate.

Continut pachet

Rugozimetru INSIZE ISR-C003.
Etalon de rugozitate pentru calibrare.
Adaptor de alimentare AC/DC.
Manual de utilizare.

Mod de utilizare si intretinere

Operare: Plasati rugozimetrul pe suprafata plana curatata. Selectati parametrul si lungimea de taiere (cut-off) potrivita. Apasati butonul de start; senzorul se va deplasa pe distanta de evaluare, iar valoarea va fi afisata instantaneu. Utilizati etalonul inclus pentru a verifica periodic calibrarea instrumentului.
Intretinere: Senzorul piezoelectric este extrem de sensibil la socuri si presiuni verticale manuale. Nu atingeti varful de diamant cu degetele. Dupa utilizare, asigurati-va ca senzorul este retras in pozitia de protectie si pastrati aparatul in cutia sa. Evitati expunerea la medii cu praf metalic excesiv sau umiditate mare.

Informatii siguranta produs

NORME GENERALE DE SIGURANTA PENTRU UTILIZAREA RUGOZIMETRELOR

METROTECH.ro comercializeaza instrumente de masura si control profesionale pentru toate segmentele din industrie, ofera servicii de etalonare metrologica prin parteneri acreditati si furnizeaza o gama larga de consumabile industriale pentru taiere, debitare, slefuire, curatare suprafete si sudura.

Rugozimetrul este unul dintre cele mai sensibile instrumente de precizie utilizate in controlul calitatii. Deoarece masurarea se bazeaza pe deplasarea unui varf extrem de fin (de regula din diamant) peste micro-neregulile unei suprafete, manipularea corecta este vitala pentru a evita distrugerea senzorului.

Protectia senzorului si a palpatorului

Senzorul este componenta cea mai expusa si mai fragila a aparatului.

Manipularea varfului: Este strict interzisa atingerea varfului de masurare cu mana. Grasimea si acizii de pe piele pot contamina senzorul, iar presiunea exercitata poate distruge sistemul piezoelectric intern.
Pozitia de protectie: In afara procesului de masura, bratul palpatorului trebuie sa fie retras in interiorul carcasei sau protejat de capacul dedicat.
Evitarea socurilor: Nu asezati aparatul brusc pe piesa de verificat. Orice impact vertical poate ciobi varful de diamant sau poate indoi tija de transmisie.

Pregatirea suprafetei si conditii de lucru

Curatarea piesei: Suprafata de masurat trebuie sa fie perfect curata, fara urme de ulei, span, praf sau lichid de racire. Orice impuritate intalnita de varful de masura poate bloca senzorul sau poate genera rezultate false.
Temperatura de operare: Efectuati masuratorile doar pe piese aflate la temperatura ambientala. Caldura reziduala de la prelucrare poate afecta circuitele electronice si precizia de citire a senzorului.
Integritatea traseului: Verificati ca lungimea de evaluare (cursa pe care se deplaseaza bratul) sa nu intalneasca gauri, canale sau margini ascutite care ar putea agata si rupe palpatorul.

Procedura de operare si stabilitate

Stabilitatea aparatului: Rugozimetrul trebuie asezat pe o suprafata stabila, ferita de vibratii. Vibratiile externe produse de utilajele din apropiere pot fi interpretate de aparat drept rugozitate, alterand valoarea finala.
Alinierea: Aparatul trebuie sa fie paralel cu suprafata de masurat. In cazul pieselor cilindrice, utilizati prisme de fixare sau suporturi dedicate pentru a asigura o traiectorie dreapta a senzorului.
Selectia parametrilor: Setati corect lungimea de taiere (cut-off) in functie de finisajul piesei pentru a obtine rezultate conforme cu standardele industriale.

Calibrare si intretinere generala

Verificarea pe etalon: Inainte de inceperea unei serii de masuratori, verificati instrumentul pe etalonul de rugozitate inclus in pachet. Daca valorile difera semnificativ, efectuati calibrarea conform fisei tehnice.
Depozitarea: Dupa utilizare, curatati aparatul cu o laveta uscata si depozitati-l in cutia sa originala. Nu lasati aparatul in zone cu umiditate ridicata sau in apropierea campurilor magnetice puternice.
Managementul energiei: Daca aparatul are baterie integrata, utilizati doar incarcatorul original. Scoateti bateriile daca instrumentul nu este utilizat pentru o perioada indelungata pentru a preveni coroziunea interna.
