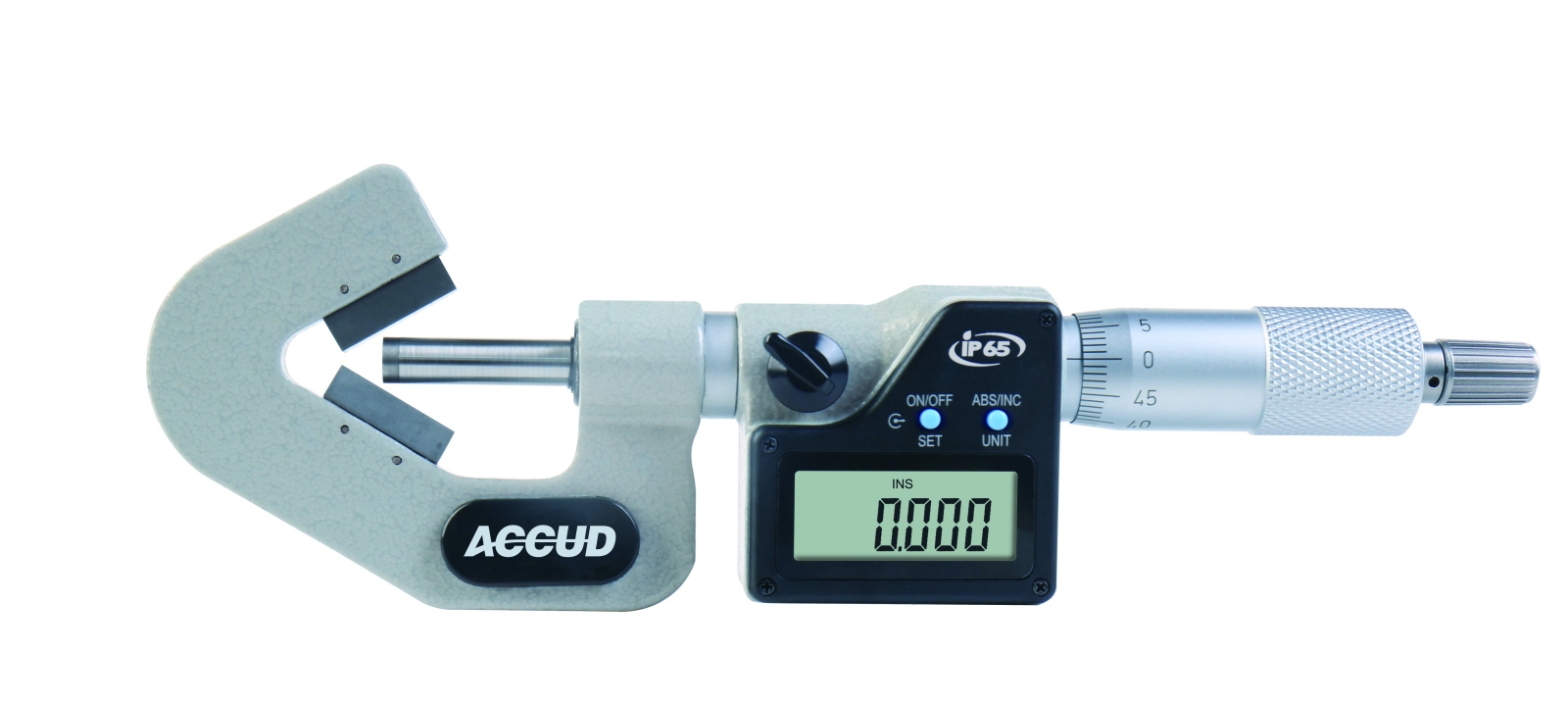

Micrometru digital cu nicovala in V 60° ACCUD 334-015-01, 1-15mm, rezolutie 0.001mm

Instrument digital specializat cu nicovala prismatica pentru inspectia sculelor aschietoare cu 3 flauturi

Micrometrul digital cu nicovala in V 60° ACCUD, cod produs 334-015-01, reprezinta o solutie profesionala si extrem de specifica, dezvoltata pentru a rezolva una dintre cele mai dificile probleme de masurare din industria prelucrarilor mecanice: determinarea exacta a diametrului exterior al sculelor aschietoare care au un numar impar de canale. Masurarea unui tarid, a unui alezor sau a unei freze cu 3 muchii (3 flutes) este imposibila cu un micrometru standard cu fețe plane, deoarece doua muchii aschietoare nu se afla niciodata diametral opuse pe aceeasi axa liniara. Acest instrument din seria 334 rezolva problema prin integrarea unei nicovale prismatice in forma de V cu un unghi geometric de 60 de grade. Aceasta configuratie constructiva sustine perfect doua dintre muchiile sculei, in timp ce tija micrometrica liniara coboara perpendicular pentru a palpa cea de-a treia muchie, oferind instantaneu valoarea reala a diametrului exterior.

Modelul ACCUD 334-015-01 acopera un domeniu de lucru cuprins intre 1 si 15 mm, ideal pentru scule de precizie si micro-scule, oferind o rezolutie fina de 0.001 mm si o acuratete structurala remarcabila de +/- 4 µm. Pentru a face fata conditiilor aspre din mediul de productie, unde contactul cu emulsia de racire, uleiurile industriale si praful metalic este permanent, instrumentul este certificat cu gradul de protectie IP65. Corpul sau robust protejeaza complet modulul electronic integrat. De asemenea, suprafetele de masurare (atat nicovala in V, cat si varful tijei) sunt ramforsate cu placute din carbura metalica (carbide), un material cu o duritate extrema care previne uzura prematura cauzata de frecarea repetata cu otelul rapid (HSS) sau carburile sculelor verificate.

Din punct de vedere functional, micrometrul este echipat cu un ecran LCD clar si o interfata intuitiva cu butoane etanse. Operatorul are posibilitatea de a schimba sistemul de masura din milimetri in inchi prin apasarea unei singure taste si poate comuta rapid intre modul de masurare absolut (ABS) si cel incremental (INC). Modul incremental simplifica inspectia de serie, permitand urmarirea devierilor fata de o scula de referinta. Pentru eliminarea erorilor cauzate de forta de strangere aplicata manual, instrumentul incorporeaza un tambur cu clichet (ratchet stop) care asigura o forta constanta si standardizata la fiecare masuratoare. Managementul inteligent al energiei opreste automat afisajul dupa o perioada de inactivitate, iar portul dedicat pentru iesirea de date (data output) face posibila conectarea rapida la un PC pentru stocarea si prelucrarea datelor in sistemele de management al calitatii.

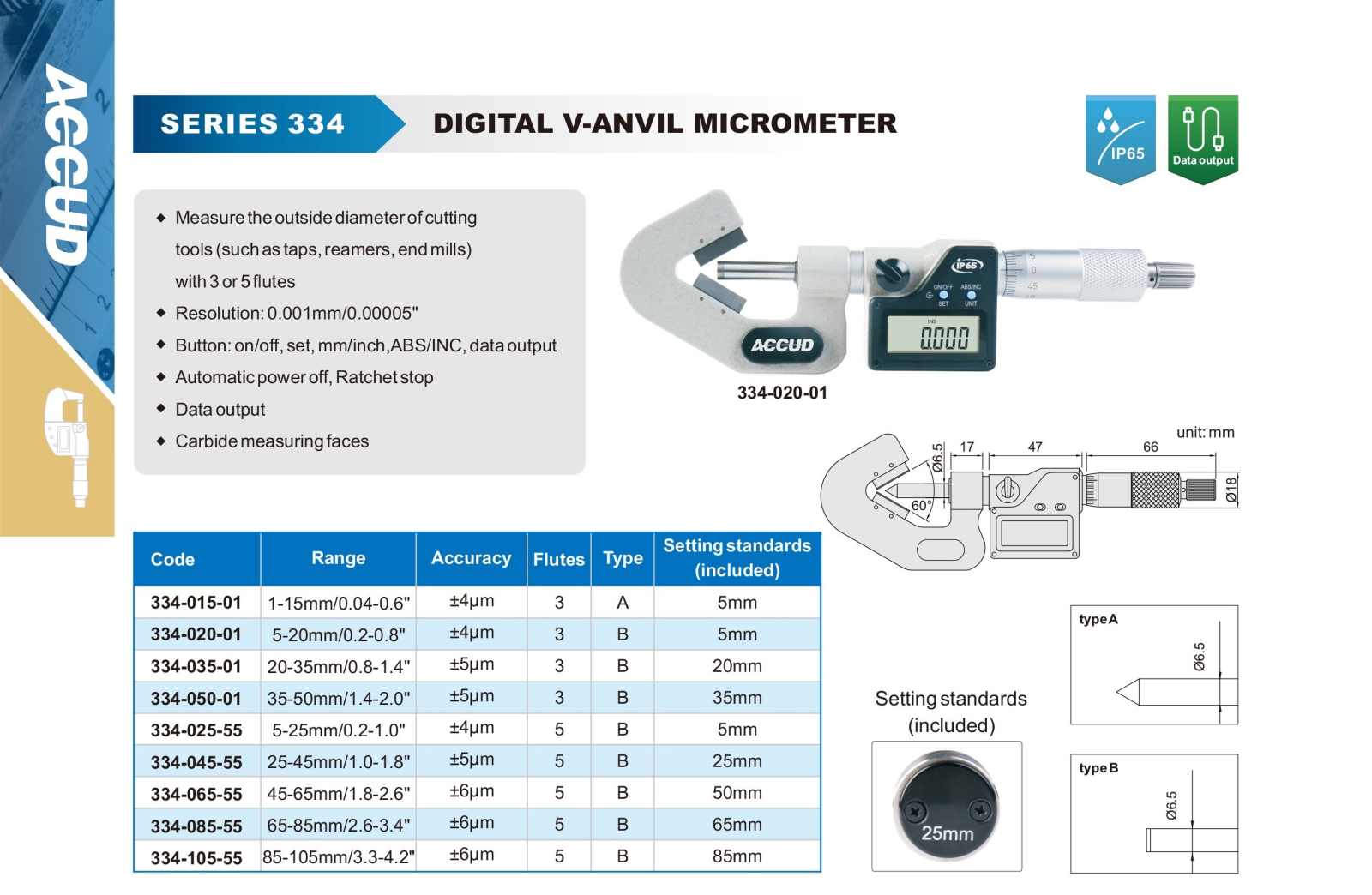

Specificatii tehnice

• Cod produs: 334-015-01

• Domeniu de masurare: 1 - 15 mm / 0,04 - 0,6"

• Rezolutie afisaj: 0,001 mm / 0,00005"

• Acuratete structurala: +/- 4 µm

• Numar de canale scula (Flutes): 3

• Unghi nicovala in V: 60°

• Tip constructiv varf tija: Tip A (varf ascutit / conic pentru acces optim)

• Material suprafete de contact: Carbura metalica durificata

• Grad de protectie industriala: IP65

• Sistem de masura: Absolut si incremental

• Sistem de strangere: Tambur cu clichet incorporat

• Conectivitate: Port iesire de date

• Economisire baterie: Functie de oprire automata

• Etalon de setare inclus: Cilindru de 5 mm

Dimensiuni


Cala standard

Schema de masurare

Functionalitati si avantaje

• Nicovala prismatica in V la 60°: Permite asezarea geometric corecta a sculelor cu 3 canale, transformand o masuratoare complexa intr-o operatiune simpla si rapida.

• Suprafete din carbura: Asigura o durata de viata prelungita si rezistenta exceptionala la abraziune in timpul contactului cu materialele dure ale sculelor aschietoare.

• Protectie avansata IP65: Permite utilizarea instrumentului in siguranta chiar si in imediata apropiere a masinilor-unelte, fiind imun la praf, ulei si stropiri directe cu lichide.

• Etalon de calibrare de 5 mm inclus: Pachetul contine un cilindru etalon de precizie de 5 mm, permitand utilizatorului sa realizeze calibrarea si verificarea punctului de zero inainte de inceperea lucrului.

• Constanta prin clichet: Mecanismul cu friciune garanteaza repetabilitatea masurarii, indiferent de sensibilitatea tactila a operatorului.

• Integrare digitala: Portul dedicat pentru transferul de date elimina erorile umane de citire sau notare, facilitand exportul direct in documentele de control al calitatii.

Continut pachet

• Micrometru digital cu nicovala in V 60° ACCUD 334-015-01.

• Etalon cilindric de calibrare de 5 mm.

• Cutie rigida pentru depozitare curata, organizare si transport securizat.

Mod de utilizare si intretinere

• Operare: Curatati foarte bine nicovala in V, tija micrometrului si etalonul de 5 mm de orice urme de ulei sau praf. Porniti aparatul. Introduceti etalonul de 5 mm in deschiderea prismatica si strangeti tija utilizand exclusiv tamburul cu clichet pana la emiterea a 2-3 sunete specifice. Daca ecranul nu indica exact valoarea etalonului, utilizati tasta set pentru aducerea la cota de calibrare. Pentru masurarea unei scule (de exemplu, un tarid cu 3 canale), asezati scula astfel incat doua muchii sa se sprijine perfect pe laturile nicovalei in V, iar a treia muchie sa fie orientata spre axul mobil. Actionati tamburul cu clichet pana la blocare si cititi valoarea diametrului exterior pe ecran.

• Intretinere: Dupa fiecare utilizare, curatati suprafetele din carbura cu o laveta moale si curata. Nu lasati lichid de racire sau impuritati sa se usuce pe ghidajele micrometrului. Protejati prisma in V impotriva socurilor mecanice sau a zgarieturilor adanci, deoarece orice imperfectiune pe suprafata de asezare compromite acuratetea determinarilor. Depozitati intotdeauna instrumentul in cutia sa originala, intr-un loc ferit de umiditate extrema si variatii mari de temperatura, lasand o distanta libera intre tija si nicovala (nu le depozitati stranse in contact direct). Daca instrumentul nu este folosit o perioada indelungata, este recomandat sa scoateti bateria pentru a evita deteriorarea circuitelor prin eventuale scurgeri de acid.
