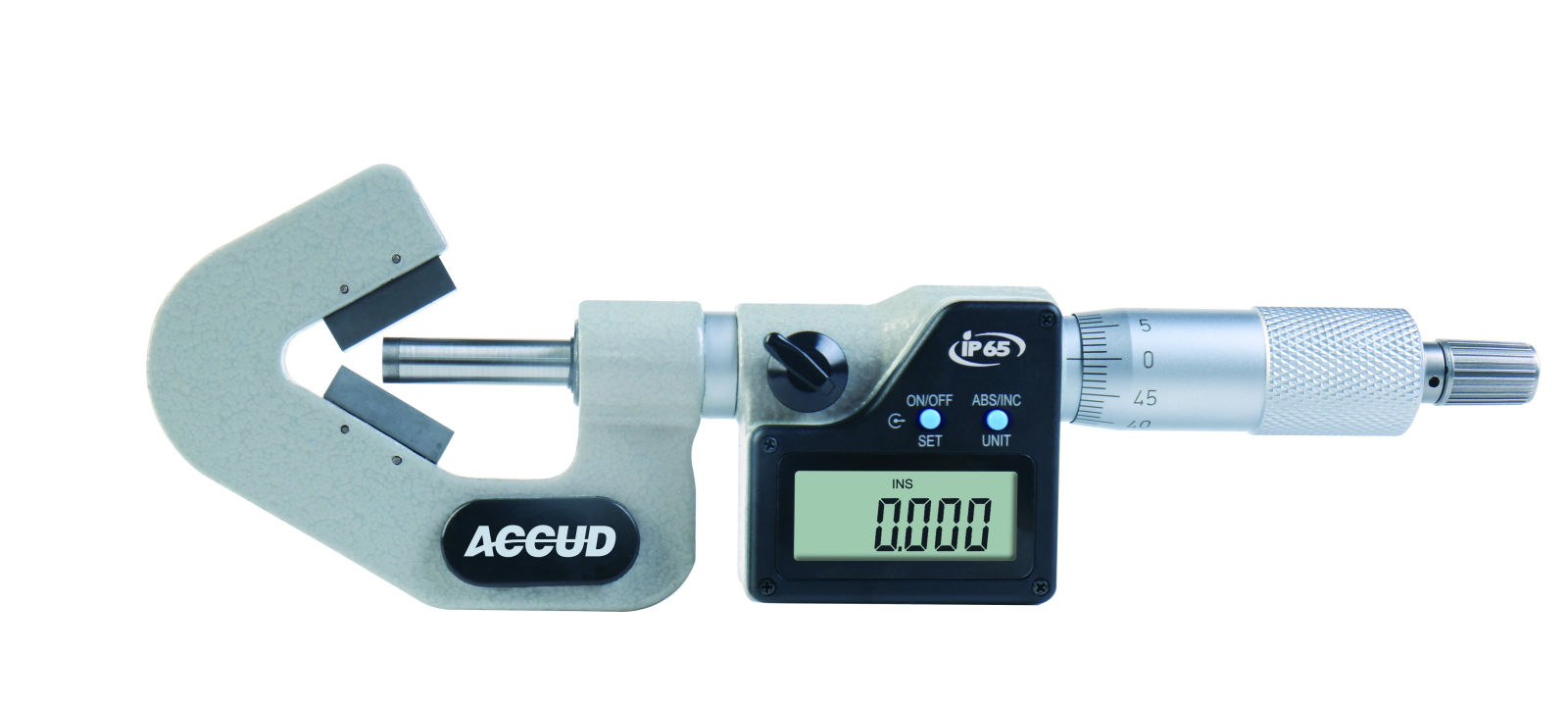

Micrometru digital cu nicovala in V 108° ACCUD 334-025-55, 5-25mm, rezolutie 0.001mm

Instrument digital specializat cu nicovala prismatica pentru inspectia sculelor aschietoare cu 5 flauturi

Micrometrul digital cu nicovala in V 108° ACCUD, cod produs 334-025-55, reprezinta o solutie profesionala de inalta precizie, conceputa special pentru a rezolva provocarile geometrice intalnite la masurarea sculelor aschietoare cu numar impar de canale. Determinarea diametrului exterior la un tarid, alezor sau o freza cu 5 muchii (5 flutes) nu poate fi realizata cu un micrometru clasic cu suprafete plane, deoarece muchiile aschietoare nu sunt pozitionate fata in fata pe aceeasi axa liniara. Acest instrument din seria 334 depaseste aceasta limitare constructiva prin utilizarea unei nicovale prismatice speciale in forma de V, deschisa la un unghi geometric calibrat de 108 grade. Aceasta configuratie asigura sprijinul perfect si centrarea corecta a flancurilor sculei cu 5 canale, permitand tijei micrometrice sa coboare perpendicular pe muchia opusa pentru a genera o citire directa si exacta a diametrului maxim.

Acest model acopera un domeniu de lucru versatil de 5-25 mm, fiind ideal pentru o gama larga de scule aschietoare de dimensiuni mici si medii. Instrumentul asigura o rezolutie foarte fina de 0.001 mm si o acuratete structurala remarcabila de +/- 4 µm. Pentru a rezista fara probleme in mediile industriale solicitante, unde se lucreaza intens cu emulsii de racire, uleiuri de aschiere si unde praful fin de metal este omniprezent, micrometrul dispune de o constructie etansa cu grad de protectie IP65. Atat prisma in V, cat si varful tijei mobile de palparea sunt ranforsate cu placute din carbura metalica (carbide). Aceasta asigura o rezistenta exceptionala la abraziune si previne uzura prematura a suprafetelor de contact in urma frecarilor repetate cu oteluri rapide (HSS) sau carburi dure.

Interfata electronica este optimizata pentru o utilizare rapida si intuitiva pe podeaua atelierului. Afisajul LCD ofera o vizibilitate excelenta a cotelor, iar butoanele cauciucate permit comutarea instatanee intre milimetri si inchi, precum si selectarea modului de masurare absolut (ABS) sau incremental (INC). Functia de masurare incrementala este ideala pentru controlul de calitate pe loturi de piese, ajutand la identificarea rapida a abaterilor fata de o scula etalon. Pentru a garanta ca fiecare determinare se face sub aceeasi presiune mecanica, eliminand erorile umane cauzate de o strangere prea puternica, micrometrul este dotat cu un tambur cu clichet (ratchet stop). De asemenea, sistemul incorporeaza o functie inteligenta de oprire automata pentru conservarea bateriei si un port electronic de iesire date (data output) dedicat arhivarii si monitorizarii statistice a procesului de productie.

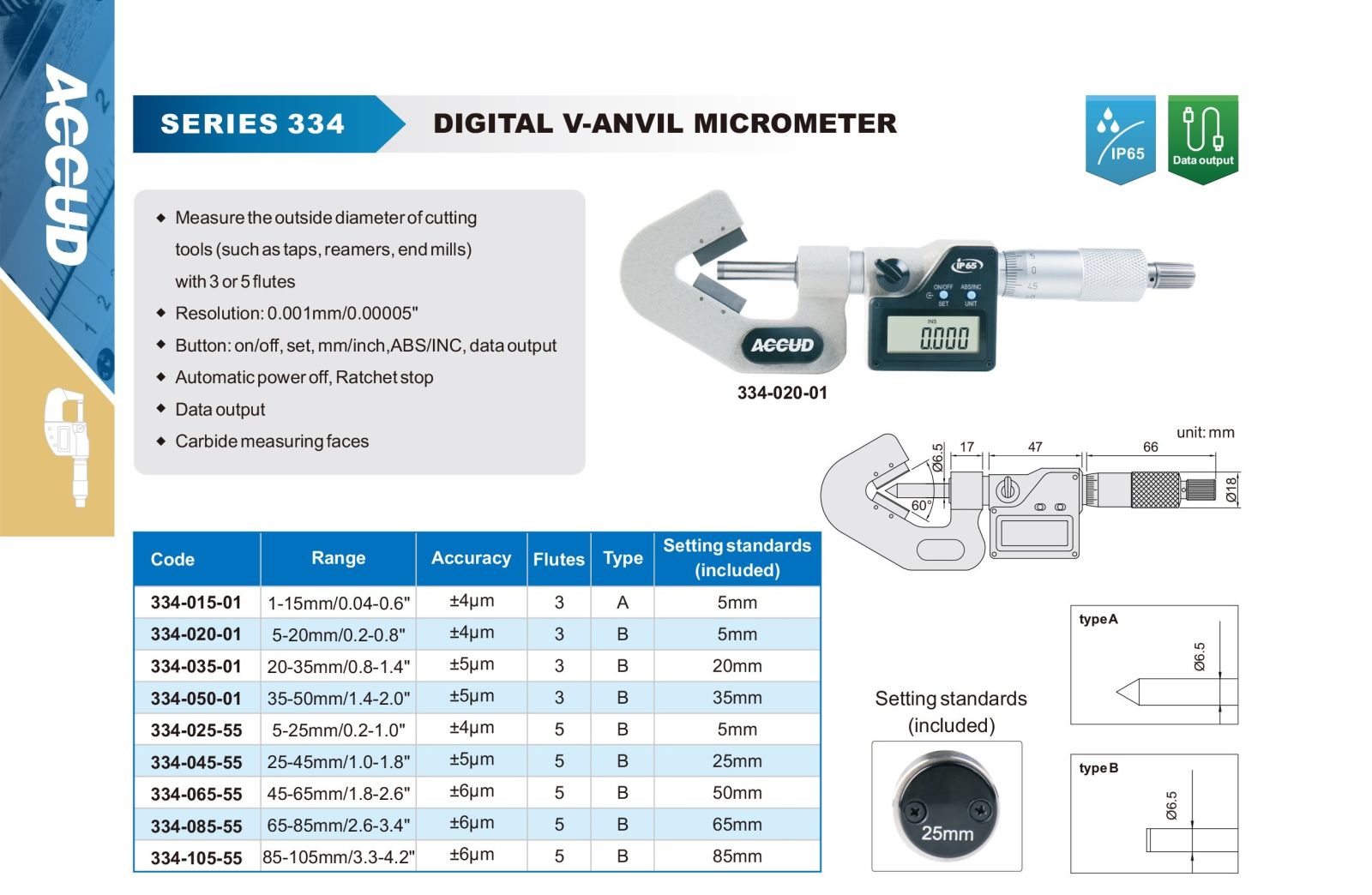

Specificatii tehnice

• Cod produs: 334-025-55

• Domeniu de masurare: 5 - 25 mm / 0,2 - 1,0"

• Rezolutie afisaj: 0,001 mm / 0,00005"

• Acuratete structurala: +/- 4 µm

• Numar de canale scula (Flutes): 5

• Unghi nicovala in V: 108°

• Tip constructiv varf tija: Tip B (tija cilindrica plata, diametru 6,5 mm pentru contact stabil)

• Material suprafete de contact: Carbura metalica durificata

• Grad de protectie industriala: IP65

• Sistem de masura: Absolut si incremental

• Sistem de strangere: Tambur cu clichet incorporat

• Conectivitate: Port iesire de date

• Economisire baterie: Functie de oprire automata

• Etalon de setare inclus: Cilindru de 5 mm

Dimensiuni


Cala standard

Schema de masurare

Functionalitati si avantaje

• Nicovala prismatica in V la 108°: Proiectata geometric exact pentru calibrarea si verificarea sculelor cu 5 muchii, asigurand o asezare stabila si masuratori corecte.

• Suprafete palpatoare din carbura: Ofera o durabilitate de top si rezistenta maxima la uzura mecanica prin frecare cu materialele sculelor aschietoare.

• Protectie certificata IP65: Garanteaza functionarea sigura si etanseitatea totala a circuitelor in medii cu praf, stropi de apa sau emulsii industriale.

• Etalon de calibrare de 5 mm inclus: Permite setarea rapida a punctului de referinta si verificarea acuratetii dispozitivului direct la locul de munca.

• Repetabilitate prin clichet: Tamburul cu frictiune limiteaza forta aplicata manual, oferind rezultate constante si independente de operator.

• Iesire digitala de date: Portul integrat optimizeaza fluxurile de lucru, permitand exportul valorilor direct in computere pentru controlul statistic al calitatii.

Continut pachet

• Micrometru digital cu nicovala in V 108° ACCUD 334-025-55.

• Etalon cilindric de calibrare de 5 mm.

• Cutie rigida pentru depozitare curata, organizare si transport securizat.

Mod de utilizare si intretinere

• Operare: Inainte de utilizare, curatati riguros nicovala in V, tija mobila si etalonul de 5 mm de orice impuritati sau pelicule de ulei. Porniti micrometrul. Introduceti etalonul de 5 mm in deschiderea prismei si apropiati tija actionand doar tamburul cu clichet pana cand acesta emite 2-3 zgomote sacadate. Daca valoarea de pe ecran difera de cea a etalonului, folositi tasta set pentru calibrare. Pentru masurarea unei scule (de exemplu, un alezor cu 5 canale), asezati scula astfel incat canalele acesteia sa se sprijine ferm pe fetele prismei la 108°, iar muchia superioara sa fie perfect perpendiculara pe tija micrometrului. Strangeti cu ajutorul clichetului si cititi rezultatul pe LCD.

• Intretinere: Dupa finalizarea lucrului, stergeti instrumentul cu o laveta moale si curata. Nu permiteti acumularea si uscarea lichidelor de racire pe componentele mecanice. Protejati finisajul rectificat al prismei de 108° impotriva loviturilor si socurilor mecanice, deoarece orice deformare strica precizia geometrica a masuratorilor. Pastrati instrumentul in cutia de protectie inclusa, intr-un spatiu uscat si ferit de variatii mari de temperatura. In timpul depozitarii, lasati un spatiu liber intre tija si nicovala pentru a evita tensionarea structurala. Scoateti bateria daca aparatul nu va fi utilizat pentru o perioada indelungata de timp.
