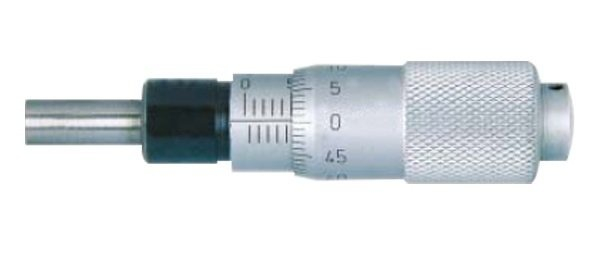

Cap micrometric mecanic 373-013-02 ACCUD 0-13mm x 0.01mm varf plat

Capul micrometric mecanic ACCUD 373-013-02 (din seria Series 373 Micrometer Head) este un element de masura si translatie de inalta fidelitate, proiectat pentru integrarea pe utilaje de precizie, dispozitive de control dimensional, bancuri optice si mecanisme fine de reglaj. Fabricat in stricta conformitate cu standardul industrial DIN 863-2, instrumentul garanteaza o avansare liniara uniforma si o precizie ridicata pe intreaga cursa de 0 - 13 mm.

Modelul se distinge prin tija de montaj cilindrica lisa (plain stem) cu diametrul rectificat la Ø9.5 mm (toleranta de ajustaj 0 / -0.009 mm), ideala pentru fixarea prin presare usoara sau strangere in bucse elastice si blocuri de montaj tip colier. Axul de masura (spindle) are diametrul de Ø5 mm si este prevazut cu o suprafata de contact plata din otel tratat termic (flat steel face), rectificata si lepuita fin pentru a reduce frecarea si uzura.

Tamburul gradat are un diametru compact de Ø13 mm si o lungime a corpului de 32 mm, avand gradatii negre gravate pe finisaj cromat mat cu pas de 0.01 mm, ceea ce asigura o citire rapida si lipsita de reflexii orbitoare. Cu o precizie garantata de ±3 µm, capul micrometric ACCUD 373-013-02 reprezinta o alegere tehnica solida pentru aplicatii OEM, sculerie, cercetare si constructia de aparate de laborator.

Specificatii tehnice:

• Producator / Brand: ACCUD

• Seria: Series 373 Micrometer Head

• Model / Cod produs: 373-013-02

• Domeniu de masurare / cursa: 0 - 13 mm

• Rezolutie / Gradatie: 0.01 mm

• Precizie instrument: ±3 µm

• Standard de referinta: DIN 863-2

• Tip tija de prindere (Stem): Lisa (Plain stem)

• Diametru tija de fixare: Ø9.5 mm (+0 / -0.009 mm)

• Lungime tija de fixare: 9.5 mm

• Tip varf ax (Spindle tip): Plat (Flat)

• Material suprafata de contact: Otel calit (Steel measuring faces)

• Diametru ax de masurare (Spindle Ø): Ø5 mm

• Lungime ax masura: 26.5 mm

• Diametru exterior tambur: Ø13 mm

• Lungime corp tambur: 32 mm

• Ambalaj: Cutie de protectie

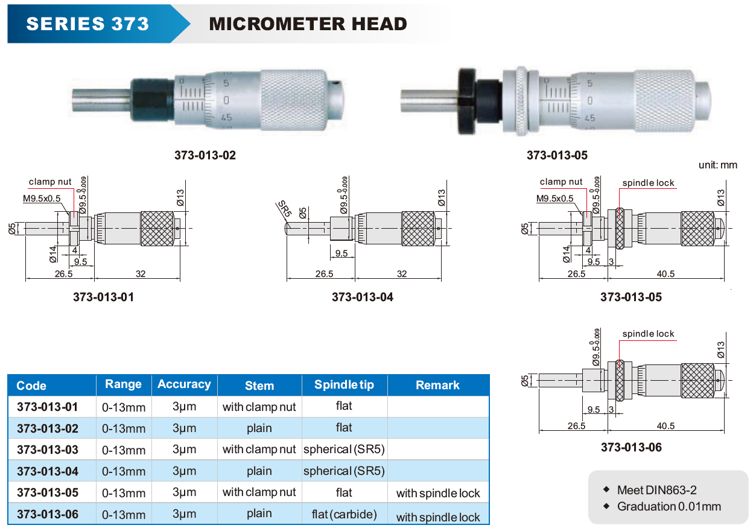

Dimensiuni:

• Cursa ax micrometric: 0 - 13 mm

• Diametru tija montaj (stem): Ø9.5 mm (-0.009 mm)

• Diametru ax masura (spindle): Ø5 mm

• Diametru tambur gradat: Ø13 mm

• Lungime totala corp tambur: 32 mm

• Lungime ax frontal: 26.5 mm

Aplicatii:

• Echipamente optice si laser: Pozitionarea microscopica a lentilelor, oglinzilor si prismelor pe mese de translatie XY/XYZ.

• Dispozitive speciale de masura si control: Integrarea in calibre, standuri dedicate de receptie dimensionala si comparatoare.

• Utilaje si scule de prelucrare: Opritoare de precizie reglabile micrometric pe masini-unelte, strunguri de ceasornicarie sau masini de rectificat.

• Laboratoare de testare si R&D: Mecanisme de incarcare lenta sau reglaj al deplasarii la incercari de laborator.

Functionalitati si avantaje:

• Precizie de inalta clasa: Eroare maxima de ±3 µm conform cerintelor DIN 863-2.

• Montaj facil cu tija lisa Ø9.5 mm: Permite integrarea precisa in alezaje rectificate si bucse de strangere standard.

• Varf plat din otel calit: Asigura o asezare ferma si uniforma pe suprafete de referinta plane sau pe stifturi rotunde de impingere.

• Dimensiuni compacte: Tamburul de Ø13 mm permite montarea in spatii inguste unde capetele micrometrice standard de 25 mm nu incap.

• Gradatii gravate cu rezolutie de 0.01 mm: Contrast excelent si rezistenta indelungata la uzura abraziva sau stergere accidentala.

Continut pachet:

• 1x Cap micrometric mecanic ACCUD 373-013-02 (0-13 mm)

• 1x Cutie de protectie pentru transport si depozitare

Descriere detaliata: Capul micrometric ACCUD 373-013-02 functioneaza pe baza unui mecanism surub-piulita rectificat cu pas fin de filet, transformand miscarea de rotatie a tamburului intr-o translatie axiala lina si riguroasa de 0.01 mm per diviziune. Spre deosebire de modelele cu piulita de strangere (clamp nut), varianta cu tija lisa ofera libertate totala de pozitionare in adancime in alezajul de montaj, facilitand alinierea preliminara a dispozitivelor in care este integrata.

Mod de utilizare si intretinere:

• Operare: Montati tija lisa de Ø9.5 mm intr-un locas cu toleranta corespunzatoare si fixati-o printr-un sistem tip colier sau surub de blocare cu pastila moale pentru a nu zgaria suprafata rectificata. Rotiti tamburul pentru a avansa sau retrage axul de contact pana la cota dorita. Cititi valoarea pe scala milimetrica si noniusul tamburului (0.01 mm).

• Intretinere: Pastrati axul de masura si suprafata plata de contact curate de praf, span sau fluide de aschiere. Curatati instrumentul cu o laveta moale si aplicati o pelicula foarte fina de ulei tehnic pentru instrumente de precizie. Nu fortati rotirea tamburului dincolo de limitele cursei mecanice de 0 si 13 mm.
