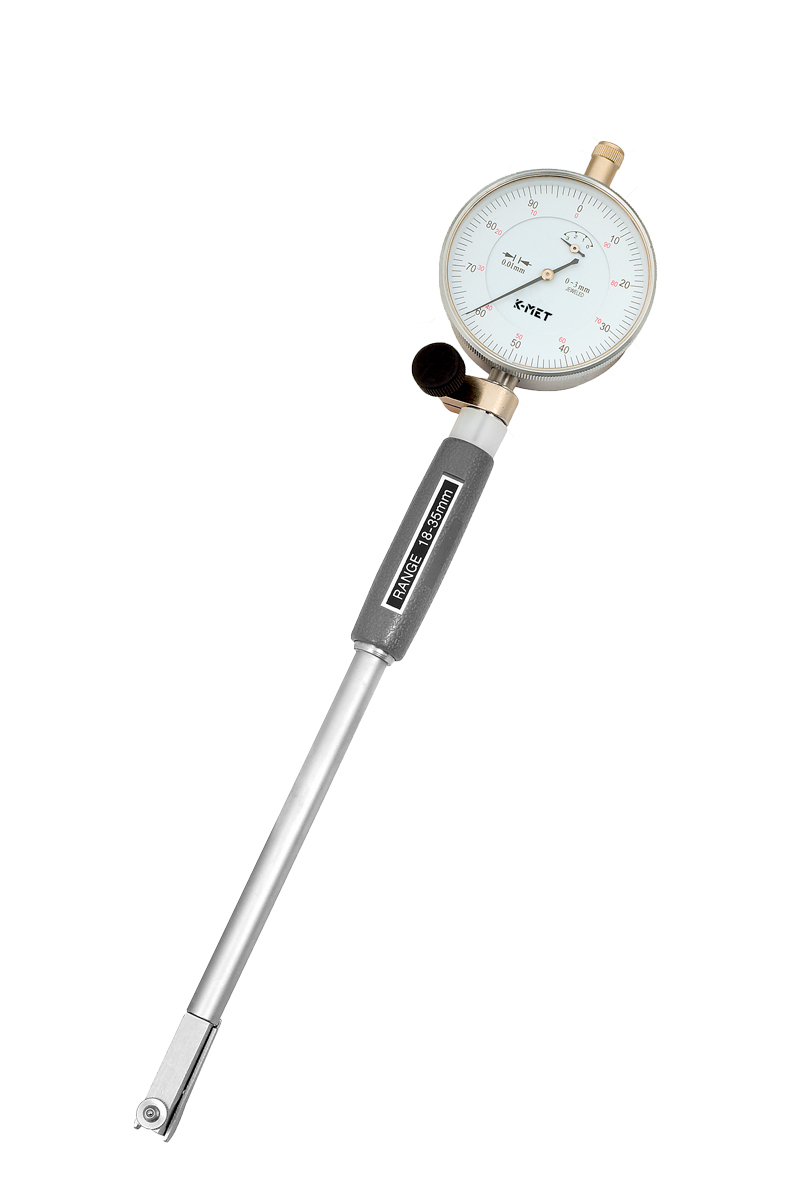

Trusa alezaj cu comparator mecanic subito K-MET 10-18mm x 0.01mm DIN 863

Trusa de alezaj cu comparator mecanic (subito) K-MET 10-18mm 0.01mm (cod produs 7110-1) este un instrument metrologic de inalta acuratete, dezvoltat conform standardului german DIN 863 pentru inspectia dimensionala a alezajelor de mici dimensiuni. Echipamentul este destinat atelierelor de prelucrari mecanice prin aschiere, sculerie, rectificari auto si departamentelor de control tehnic de calitate (CTC).

Aparatul functioneaza pe baza a doua contacte: un palpator mobil si o nicovala fixa interschimbabila. Alinierea perfecta a ambelor contacte pe axa geometrica a alezajului masurat este asigurata automat prin intermediul unui dispozitiv elastic de centrare integrat. Palpatorul mobil transmite variatiile dimensionale direct pe scala ceasului comparator mecanic cu rezolutie de 0.01 mm prin intermediul unei transmisii mecanice precise.

Instrumentul asigura o precizie de masurare de ±0.015 mm, o repetabilitate de ±0.005 mm si atinge o adancime maxima de masurare de 70 mm. Reglarea aparatului la cota nominala se efectueaza simplu si rapid cu ajutorul inelelor de calibrare etalon, al unui micrometru de exterior sau prin orificii martor. Tija este echipata cu un manson termoizolant care protejeaza sistemul impotriva caldurii transmise de mana operatorului.

Specificatii tehnice:

• Producator / Brand: K-MET

• Model / Cod produs: 7110-1

• Standard de fabricatie: DIN 863

• Tip instrument: Trusa de alezaj cu ceas comparator mecanic (subito)

• Domeniu de masurare: 10 ~ 18 mm

• Rezolutie / Pas gradatie: 0.01 mm

• Precizie instrument: ±0.015 mm

• Repetabilitate: ±0.005 mm

• Adancime maxima de masurare: 70 mm

• Sistem de palpare: 2 contacte (1 palpator mobil cu transmisie mecanica + 1 nicovala fixa inlocuibila)

• Dispozitiv de ghidare: Centrator elastic automat pe axa alezajului

• Metoda de calibrare la zero: Inele de calibrare, micrometru sau orificii martor

• Protectie termica: Manson termoizolant pe tija

• Ambalare: Caseta rigida pentru transport si protectie

Dimensiuni:

• Domeniu de masurare diametre: 10 - 18 mm

• Adancime utila maxima de patrundere: 70 mm

• Rezolutie: 0.01 mm

Aplicatii:

• Rectificari si mecanica fina: Verificarea bucselor mici, ghidajelor de supape, cilindrilor auxiliari si lagarelor de precizie.

• Prelucrari mecanice prin aschiere: Controlul dimensional intern al alezajelor executate pe strunguri paralele, automate sau centre CNC.

• Industria hidraulica si pneumatica: Verificarea canalelor si alezajelor interioare din corpuri de pompe, electrovalve si distribuitoare pana la 70 mm adancime.

• Control CTC de serie: Identificarea abaterilor de conicitate, ovalitate si uzura in butoi conform tolerantelor DIN 863.

Functionalitati si avantaje:

• Precizie conform DIN 863: Toleranta de ±0.015 mm si repetabilitate ridicata de ±0.005 mm pentru masuratori de maxima incredere.

• Dispozitiv autocentrant pe axa alezajului: Garanteaza centrarea corecta a celor doua contacte, eliminand erorile de inclinare oblica.

• Adancime de lucru de pana la 70 mm: Permite inspectia completa a alezajelor adanci cu diametre cuprinse intre 10 si 18 mm.

• Transmisie mecanica de inalta fidelitate: Transfera instantaneu deviatia palpatorului mobil pe cadranul comparatorului.

• Protectie termica integrata: Mansonul izolant opreste dilatarea tijei cauzata de temperatura corpului in timpul manipularii.

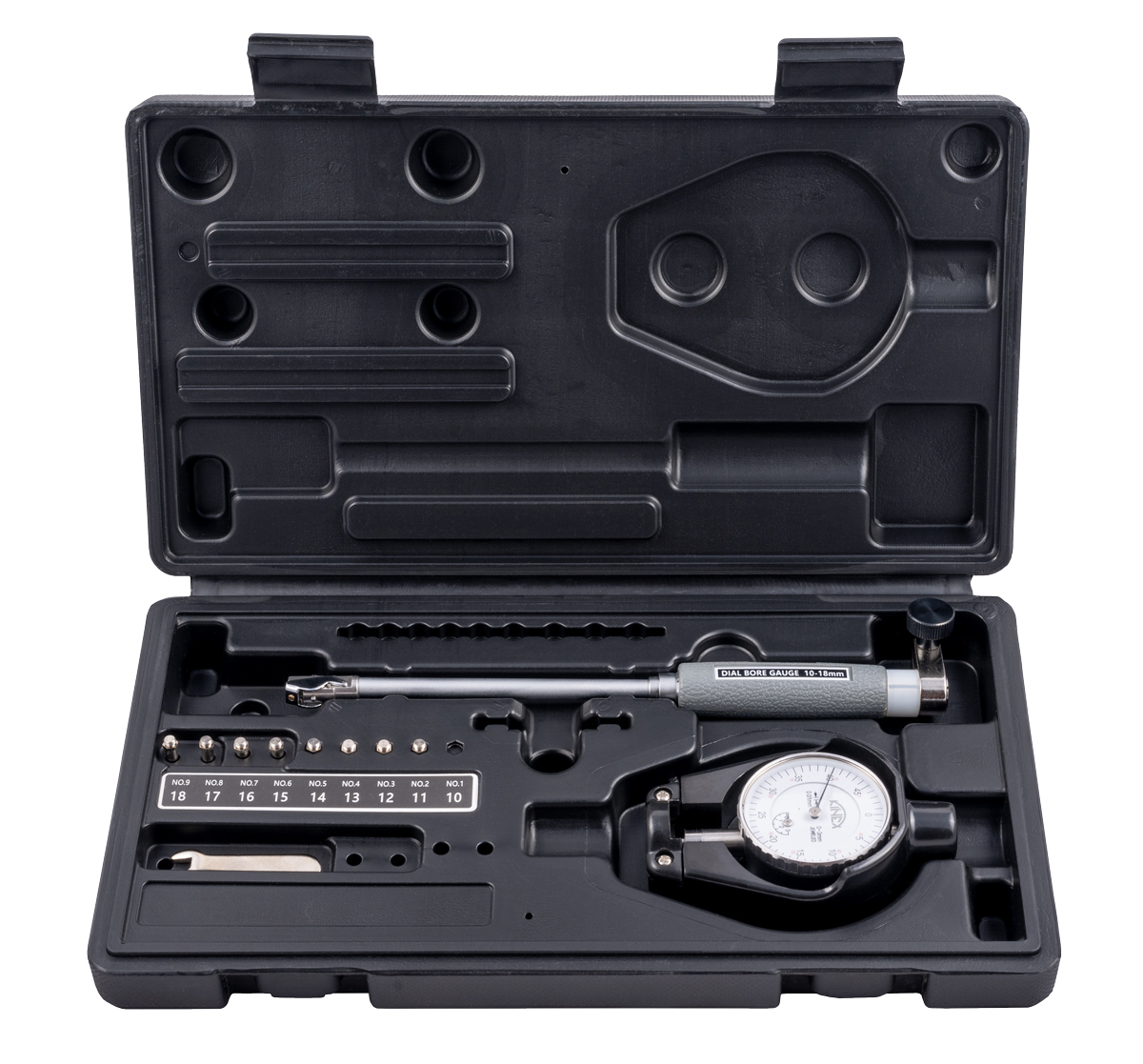

Continut pachet:

• 1x Tija de alezaj K-MET cu dispozitiv autocentrant (adancime utila 70 mm)

• 1x Ceas comparator mecanic (rezolutie 0.01 mm)

• 1x Manson termoizolant montat pe tija

• 1x Set nicovale fixe interschimbabile pentru intervalul 10-18 mm

• 1x Set inele distantiere calibrate

• 1x Caseta robusta de transport si depozitare

• 1x Manual de utilizare

Descriere detaliata: Trusa K-MET 7110-1 este optimizata pentru operatiuni de masurare comparativa unde tolerantele sunt extrem de stranse. Reglarea la cota nominala prescrisa se realizeaza pe bancul de lucru utilizand inele de reglaj sau un micrometru etalonat. Odata introdus in piesa, centratorul pozitioneaza ansamblul pe diametrul orificiului, iar acul ceasului indica direct abaterea pozitiva sau negativa fata de cota de baza, permitand inspectia rapida a pieselor de serie.

Mod de utilizare si intretinere:

• Operare: Montati nicovala fixa corespunzatoare diametrului masurat. Efectuati reglajul la cota nominala folosind un inel de calibrare etalon, un micrometru reglat in prealabil sau un orificiu martor, aducand scala ceasului la pozitia zero in punctul de inversare al acului. Introduceti capul de masurare in alezaj pana la adancimea dorita (maximum 70 mm), pendulati usor instrumentul pe plan axial si cititi abaterea indicata pe cadran.

• Intretinere: Mentineti contactele de masurare, nicovalele si mecanismul centratorului curate si uscate. Feriti tija de socuri mecanice si nu folositi agenti chimici agresivi pentru curatare. Depozitati instrumentul in caseta proprie dupa finalizarea inspectiilor.
