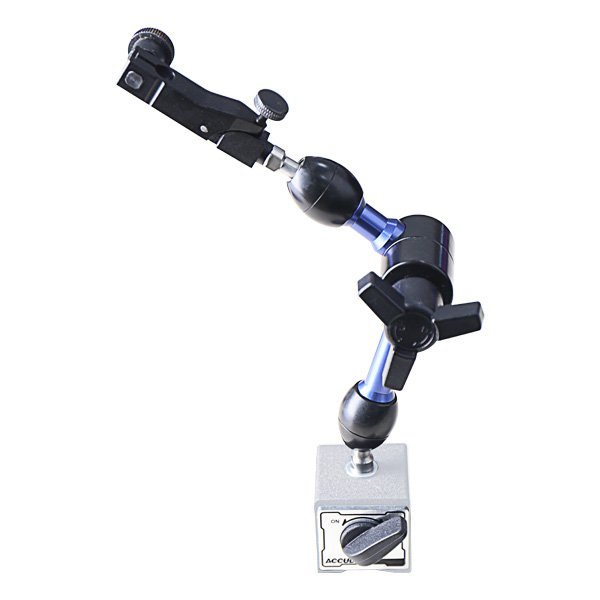

Suport magnetic articulat ACCUD 130kgf reglaj fin, blocare centrala, pentru ceas comparator

Suportul magnetic articulat cu forta mare de strangere ACCUD 130kgf (cod produs 276-130-01) din seria profesionala Large Locking Force Magnetic Stand reprezinta cel mai robust si mai lung model din gama ACCUD. Dispozitivul este special conceput pentru operatiuni de masura, control si reglaj pe masini-unelte mari (strunguri grele, freze mari, masini de alezat si frezat tip borer, masini de rectificat), unde este necesara o raza foarte mare de actiune si o rigiditate mecanica absoluta impotriva vibratiilor.

Sistemul articulat hidromecanic dispune de un buton central supradimensionat cu trei brate, capabil sa blocheze simultan si ferm toate cele trei articulatii dintr-o singura rotire, prevenind flexiunea chiar si la deschidere maxima. Baza magnetica masiva dezvolta o forta de retinere de 130 kgf si include un canal prismatic in V pentru pozitionarea sigura atat pe suprafete metalice plane, cat si pe piese cilindrice. Capul de fixare universal accepta ceasuri comparatoare cu tija de fixare de Ø 8 mm sau palpatoare tip pupitas cu prindere pe profil coada de randunica (dovetail), fiind echipat cu un mecanism de reglaj fin pentru pozitionarea micrometrica a acului indicator.

Specificatii tehnice:

• Producator / Brand: ACCUD

• Cod produs: 276-130-01

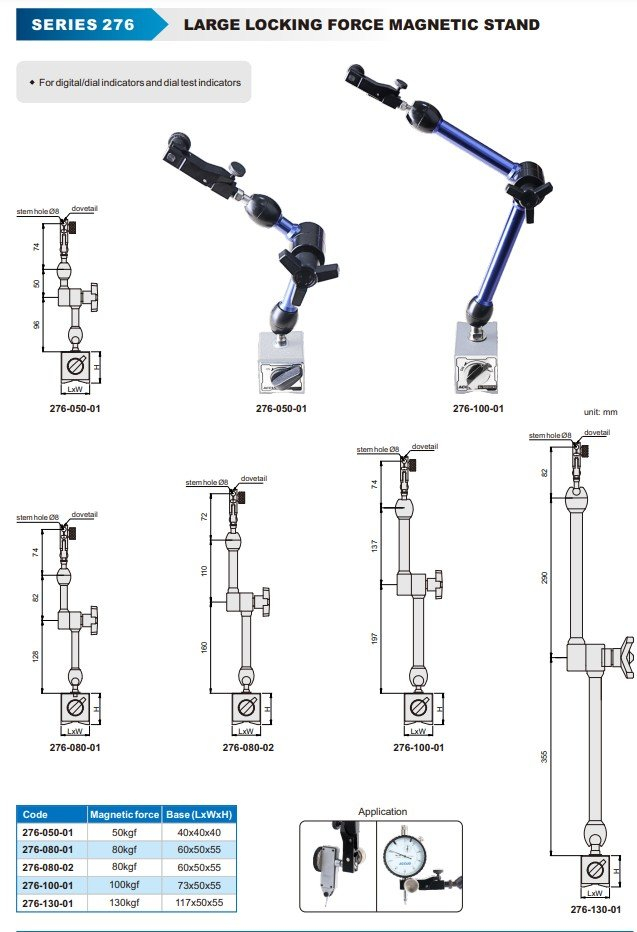

• Seria: 276 - Large Locking Force Magnetic Stand

• Forta de retinere magnetica: 130 kgf

• Tip blocare: Strangere mecanica centrala cu strangere ferma pe toate articulatiile

• Dimensiuni baza magnetica (L x W x H): 117 x 50 x 55 mm

• Baza magnetica: Comutator rotativ On/Off, talpa prismatica in V

• Lungime segment brat inferior: 355 mm

• Lungime segment brat superior: 290 mm

• Lungime cap prindere cu reglaj fin: 82 mm

• Tip prindere comparator: Orificiu tija Ø 8 mm si canal coada de randunica (dovetail)

• Compatibilitate instrumente: Ceasuri comparatoare cu cadran/digitale, ceasuri palpatoare de precizie (pupitas)

• Reglaj fin: Da, integrat pe capul port-comparator

• Ambalare: Cutie de protectie din carton / polistiren preformat

Dimensiuni:

• Baza magnetica: 117 x 50 x 55 mm

• Lungime totala desfasurata a bratelor: Aprox. 727 mm (355 mm + 290 mm + 82 mm)

Aplicatii:

• Prelucrari mecanice grele: Verificarea bataii radiale si axiale la piese gabaritice pe strunguri carusel, masini de alezat si freze orizontale.

• Masini de rectificat: Pozitionarea comparatorului la distanta sigura pe masa sau ghidajele utilajului.

• Aliniere utilaje industriale: Controlul coaxialitatii arborilor mari, cuplajelor si reductorilor industriali.

• Inspectii de laborator si CTC: Montaj pe mese mari de trasat si granit pentru piese masive.

Functionalitati si avantaje:

• Forta magnetica superioara (130 kgf): Garanteaza o aderenta excelenta chiar si la solicitari laterale sau la montaj inclinat/vertical.

• Raza de lucru extinsa: Cu o lungime desfasurata de peste 720 mm, atinge cele mai indepartate puncte de masurare de pe utilaje mari.

• Sistem de blocare rapida de inalta rezistenta: Un singur surub central imobilizeaza instantaneu toate segmentele bratului.

• Reglaj micrometric fin: Permite aducerea palpatorului la cota exacta fara a deregla pozitia principala a bratului.

• Baza cu profil in V: Asigura montarea stabila direct pe batiuri plane sau pe generatoarea coloanelor si tevilor cilindrice.

Continut pachet:

• 1x Suport magnetic articulat ACCUD 130kgf (276-130-01)

• 1x Baza magnetica 117x50x55 mm cu comutator On/Off

Descriere detaliata: Modelul ACCUD 276-130-01 este raspunsul direct pentru aplicatiile industriale care solicita stabilitate maxima pe distante mari. Constructia din duraluminiu si otel a elementelor de imbinare elimina jocurile mecanice si flexiunile elastice care pot altera indicatiile ceasurilor comparatoare de precizie. Maneta ergonomica a comutatorului bazei permite activarea si dezactivarea instanta a campului magnetic, facilitand repozitionarea rapida a intregului ansamblu.

Mod de utilizare si intretinere:

• Operare: Curatati suprafata metalica de span sau grasimi, asezati baza pe pozitie si rotiti comutatorul pe pozitia „ON”. Pozitionati bratele articulate in configuratia dorita, strangeti ferm manerul central cu 3 brate, montati ceasul comparator in alezajul de Ø 8 mm sau pe canalul coada de randunica si folositi surubul de reglaj fin pentru atingerea punctului zero pe piesa.

• Intretinere: Pastrati baza magnetica si articulatiile curate. Nu fortati articulatiile cand manerul central este blocat. Dupa utilizare, dezactivati magnetul („OFF”) si stergeti componentele metalice cu o laveta usor uleiată pentru a preveni coroziunea.
