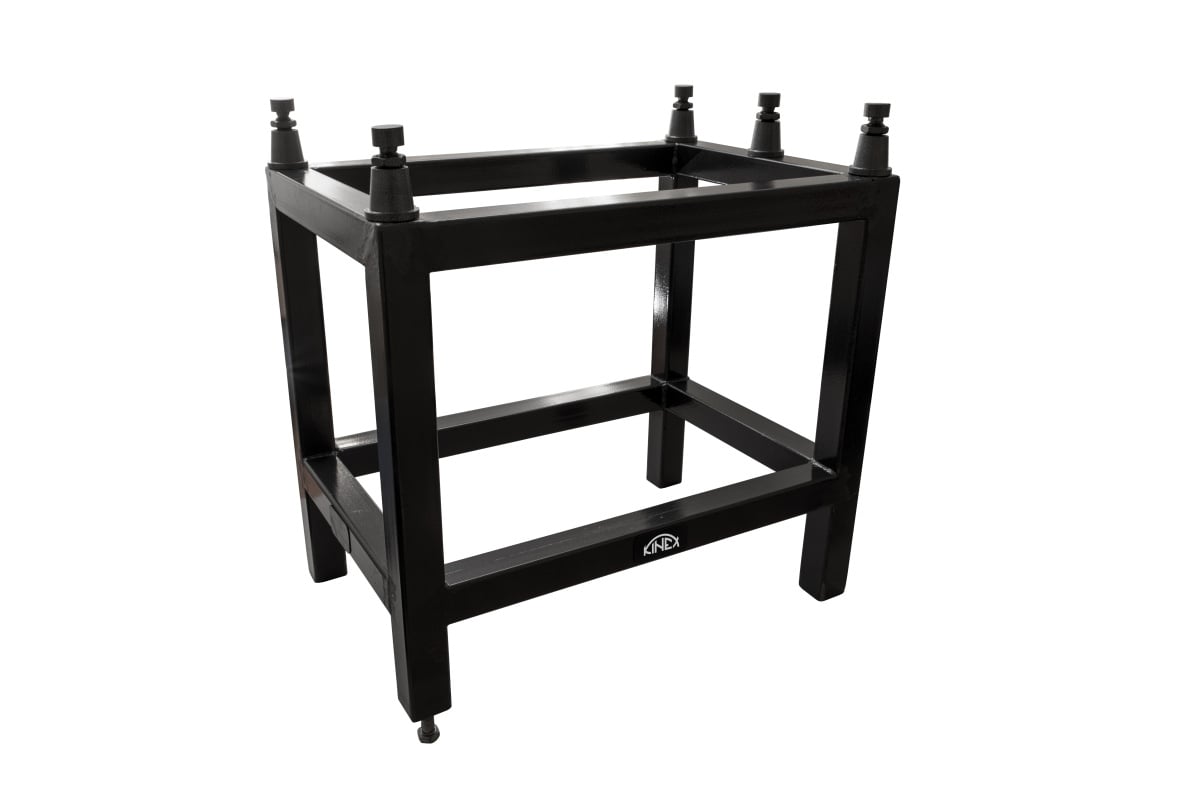

Suport placa granit K-MET 675x450x700 mm, otel sudat lacuit, pentru placa cod 1041-02-120

INSTRUCTIUNI PENTRU NIVELAREA MESEI SI A PLACII DE GRANIT

1. NIVELAREA MESEI – PARTEA INFERIOARA
   Masa este construita cu 3 picioare fixe si un surub de nivelare reglabil.
   » Cele 3 picioare fixe formeaza un suport stabil in trei puncte (un triunghi). Aceste puncte sunt fixe si definesc planul de baza al mesei.
   » Surubul unic de nivelare situat in partea inferioara a mesei (pe podea) este utilizat exclusiv pentru eliminarea balansului. Acesta nu este folosit pentru reglarea nivelului mesei, ci doar completeaza al patrulea punct de sprijin.

2. NIVELAREA PLACII DE GRANIT – PARTEA SUPERIOARA A MESEI
   In partea superioara a mesei sunt prevazute 5 pastile/suporturi de sprijin destinate nivelarii placii de granit.

Principiu:
Placa de granit se niveleaza folosind doar 3 suporturi. Celelalte doua au rol exclusiv de fixare si stabilizare dupa alinierea planului.

Procedura de nivelare:

1. Latura cu doua suporturi
   » Ambele suporturi se regleaza.
   » Aceasta latura formeaza doua dintre cele trei puncte de nivelare.

2. Latura cu trei suporturi
   » Se regleaza doar suportul din mijloc.
   » Cele doua suporturi exterioare se coboara astfel incat sa nu preia sarcina.
   » In acest mod se creeaza un suport in trei puncte (un triunghi).

3. Dupa alinierea planului
   » Cele doua suporturi exterioare care au fost coborate se strang usor pana cand ating placa de granit, avand doar rol de stabilizare, fara a prelua sarcina principala.

4. CAPACITATEA DE INCARCARE A SUPORTURILOR
   Fiecare suport are filet M16 × 1.5, cu o capacitate minima de incarcare:
   » 24 kN = aproximativ 2,4 tone per suport
   » Cu 3 suporturi functionale – capacitate totala de incarcare peste 7,2 tone
   » Daca sunt utilizate toate cele 5 suporturi, capacitatea de incarcare creste proportional.
